82 Режим работы "Станок"
3.3
Параме
тры
станка

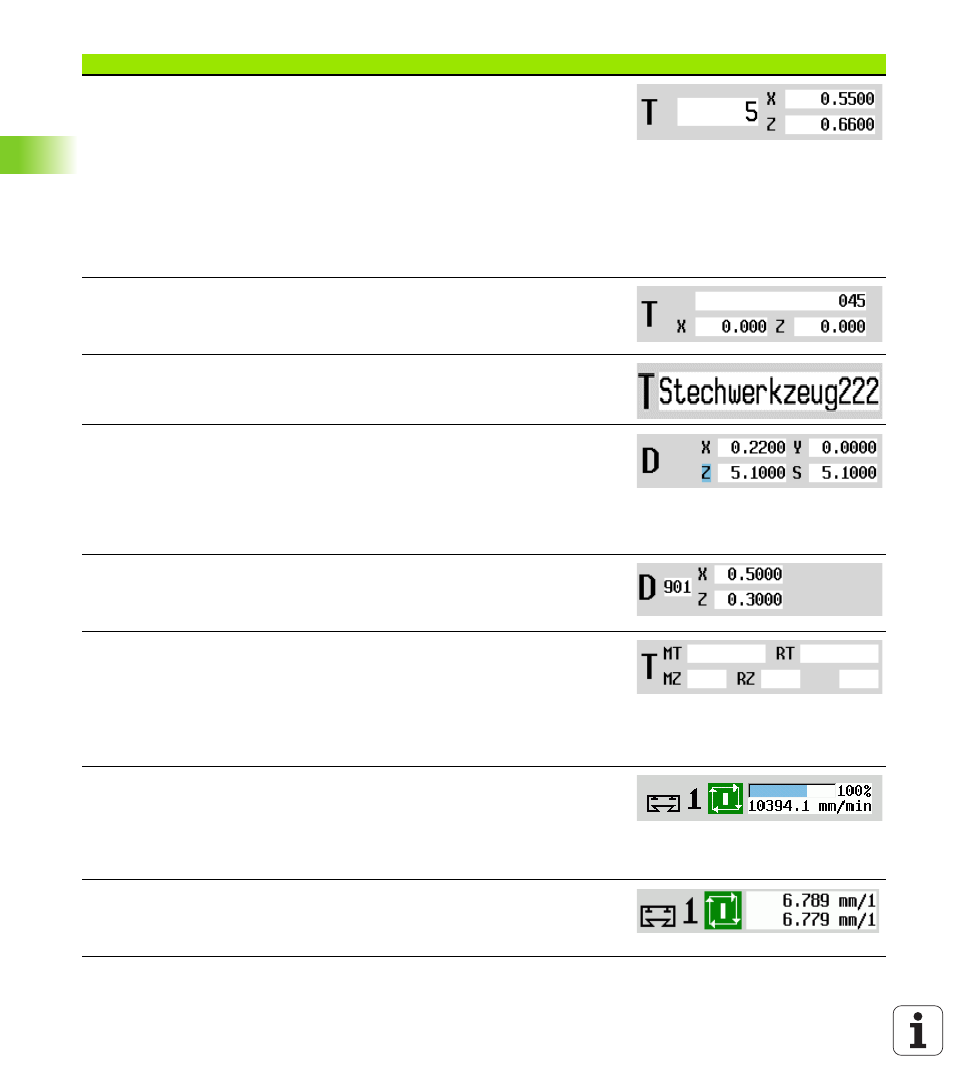

Индикация T-номеров
 T-номер используемого инструмента
 Значения коррекции инструмента
Для всех Т-отображений действует следующее правило:
 T помечено цветом: приводной инструмент
 Т-номер или ID помечено цветом: зеркально отображенный зажим
инструмента
 Буква X/Z коррекции помечена цветом: специальная коррекция в
направлении X, Z активирована
Индикация T-ID
 ID заряженного инструмента
 Значения коррекции инструмента
Индикация T-ID без значений коррекции
 ID заряженного инструмента
Коррекции инструмента
 Специальная коррекция только для отрезных и грибовидных инструментов
 Значение специальной коррекции серого цвета: специальная коррекция не
активна
 Буква X/Z коррекции помечена цветом: специальная коррекция в
направлении X, Z активирована
Аддитивная коррекция
 Значения коррекции серого цвета: D-коррекция не активна
 Значения коррекции черного цвета: D-коррекция активна
Информация о сроке службы инструмента
 "T": черного цвета = глобальный контроль срока службы включен; белого
цвета = глобальный контроль срока службы выключен
 MT, RT активировано: контроль по сроку службы
 MZ, RZ активировано: контроль по количеству
 Все поля пустые: инструмент без контроля за сроком службы
Индикация салазок и состояние цикла
 Верхнее поле: настройка регулятора коррекции
 Нижнее поле с белым фоном: текущая подача
 Нижнее поле с серым фоном: запрограммированная подача при
неподвижных салазках
Индикация салазок и состояние цикла
 Вверхнее поле: запрограммированная подача
 Нижнее поле: текущая подача
Элементы индикации параметров станка
