HEIDENHAIN MANUALplus 620
215
4.5
Цик
л
ы
прорезки

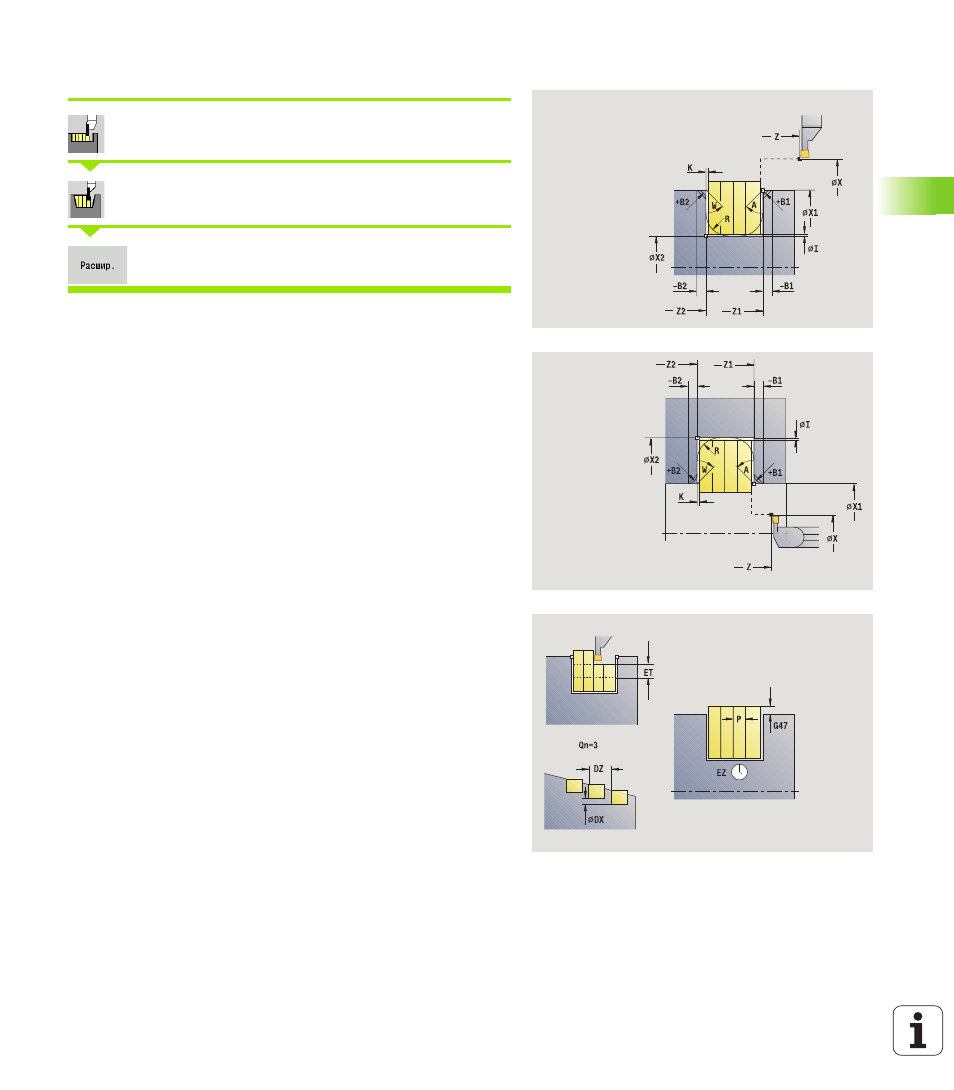

Радиальное врезание – Расширенный режим
Выберите Циклы прорезки
Выберите Врезание радиальное
Активируйте клавишу Softkey Расширенный
Цикл изготавливает заданные в количестве Qn прорези.
Параметры начальная точка контура и конечная точка контура
задают первую прорезь (позицию, глубину прорези и ширину).
Параметры цикла
X, Z
Начальная точка
X1, Z1
Начальная точка контура
X2, Z2
Конечная точка контура
B1, B2
Фаска/скругление (B1 начало контура; B2 конец
контура)
B>0: радиус скругления
B<0: ширина фаски
A
Начальный угол (диапазон: 0° <= A < 90°)
W
Конечный угол (диапазон: 0° <= W < 90°)
R
Скругление
I, K
Припуск X, Z
G14
Точка смены инструмента (смотри страница 134)
T
Номер места револьверной головки
Ид. номер Идентификационный номер (ID) инструмента
S
Частота вращения/Скорость резания
F
Подача на оборот
P
Ширина прорези: подачи<= P (значение не введено:
P = 0,8 * ширину режущей кромки инструмента)
ET
Глубина прорези, на которую подается подача на
один ход.
EZ
Время выдержки: время выхода из материала (по
умолчанию: продолжительность двух оборотов)
Qn
Количество циклов прорезки (по умолчанию: 1)
DX, DZ
Расстояние до следующей прорези относительно
предыдущей прорези
G47
Безопасное расстояние (смотри страница 134)
