ICP-программирование
5.15
Конт
ур
ы
пл
о
ск
о
сти
YZ

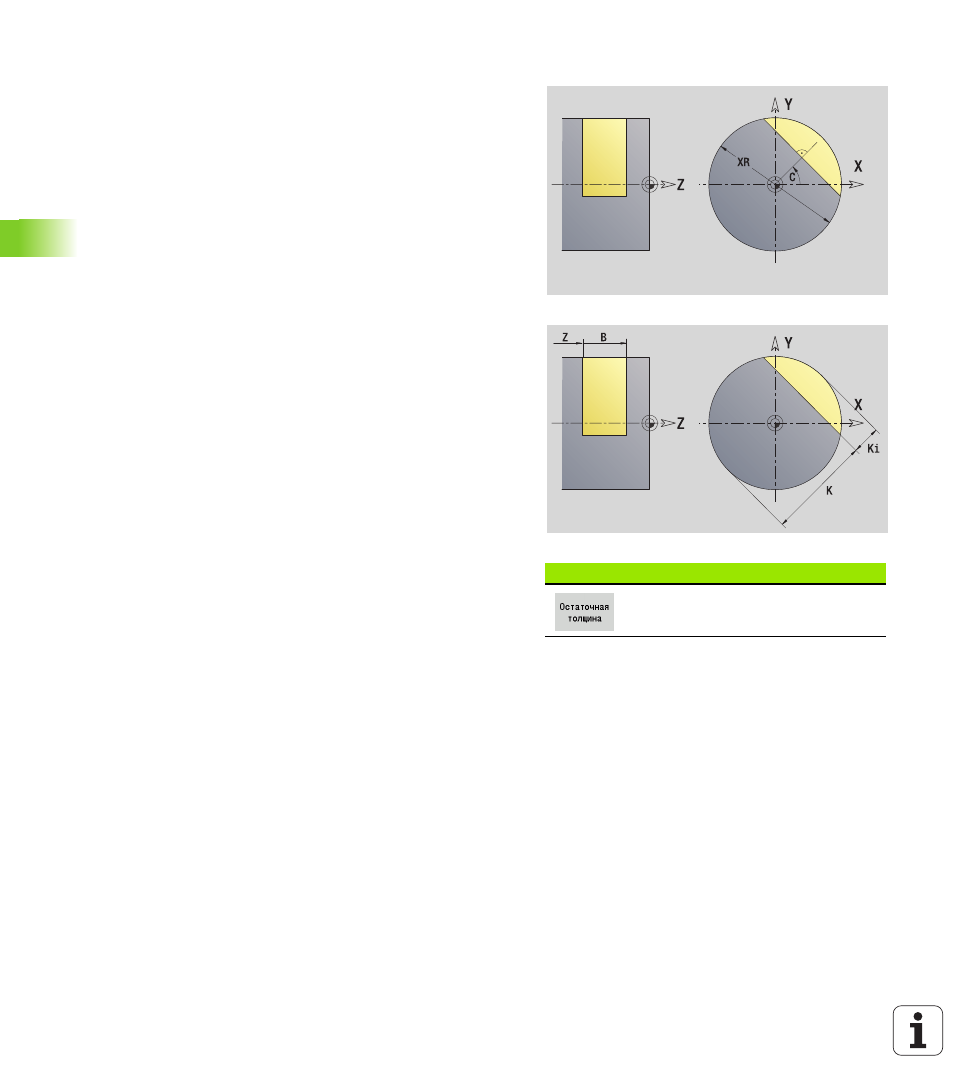

Отдельная поверхность YZ-плоскости
Эта функция залает поверхность в плоскости YZ.
Переключение между глубиной (Ki) и остаточной толщиной (K)
осуществляется с помощью Softkey (см. таблицу справа).
Эталонный диаметр XR можно определить с помощью функции
"Выбор опорной плоскости"(смотри страница 431).
ICP генерирует:
Идентификатор раздела MANTEL_Y с параметрами "эталонный
диаметр" и "угол шпинделя". При вложенных контурах
идентификатор раздела отпадает.
G308 с параметром "Имя контура".
G386 с параметрами отдельной поверхности.
G309.
Клавиша Softkey
Переключает поле на ввод
остаточной толщины К.
Исходные данные отдельной поверхности
ID
Имя контура
C
Угол шпинделя (угловое положение перпендикуляра к
поверхности)
XR
Диаметр привязки
Параметры отдельной поверхности
Z
Отсчетная грань
Ki
Глубина
K
Остаточная толщина
B
Ширина (привязка: эталонный размер ZR)
B<0: поверхность в отрицательном направлении Z
B>0: поверхность в положительном направлении Z
