Стандартный токарный инструмент, 3 данные инстр умента – Инструкция по эксплуатации HEIDENHAIN SW 54843x-02
Страница 523
HEIDENHAIN MANUALplus 620
523
7.3
Данные
инстр
умента
Стандартный токарный инструмент
Выберите новый инструмент
Выберите токарный инструмент
Для инструмента с круглой режущей пластиной:
переключитесь в диалог для грибовидного
инструмента

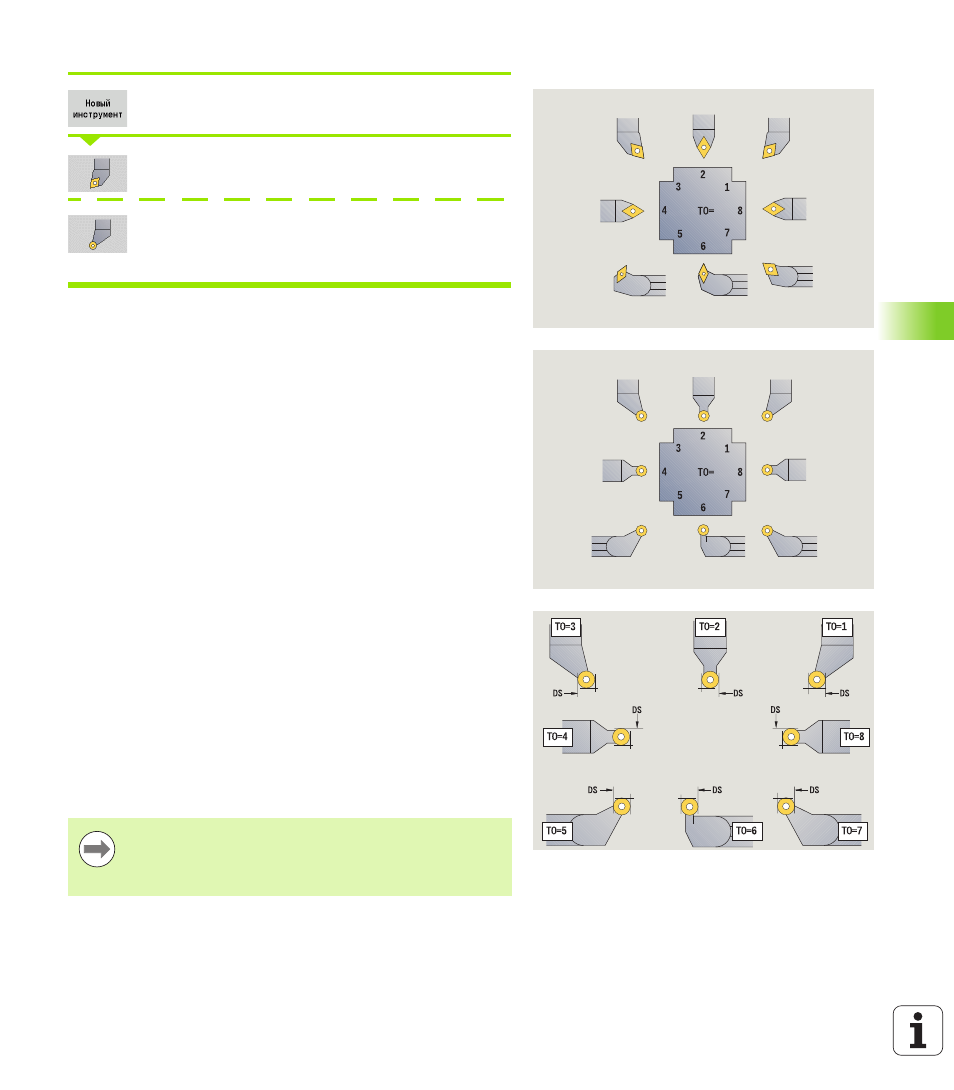

Виды ориентации инструмента TO=1, 3, 5 и 7 допускают ввод
установочного угла EW. Виды ориентации инструмента ТО = 2, 4,
6, 8 действительны для нейтрального инструмента.
Нейтральным называется инструмент, который находится точно
на кончике. Один из установочных размеров относится у
нейтрального инструмента к центру радиуса кромки.
Специальные параметры инструмента для черновой и
чистовой обработки
CO
Начальное положение при разрезании: главное
направление обработки инструмента влияет на настройку
угла в плане EW и угла при вершине сверла SW
(обязательно для AAG с TURN PLUS).
1: предпочтительно длина
2: предпочтительно план
3: только длина
4: только план
RS
Радиус режущей кромки
EW Установочный угол (диапазон: 0° <= EW <= 180°)
SW
Угол при вершине (диапазон: 0° <= SW <= 180°)
SUT Тип инструмента ( обязательно для AAG в TURN PLUS)
Другие параметры инструмента: см. Страница 519
Специальные параметры грибовидного инструмента
RS
Радиус режущей кромки
EW Установочный угол (диапазон: 0° <= EW <= 180°)
DS
Специальная коррекция (положение специальной
коррекции: см рисунок)
Другие параметры инструмента: см. Страница 519
С помощью коррекции износа DX, DZ компенсируется
износ по сторонам режущей кромки, прилегающим к
точке привязки. Специальная коррекция DS
компенсирует износ третьей стороны режущей кромки.
