262
программирование циклов
4.5
Цик
л
ы
прорезки

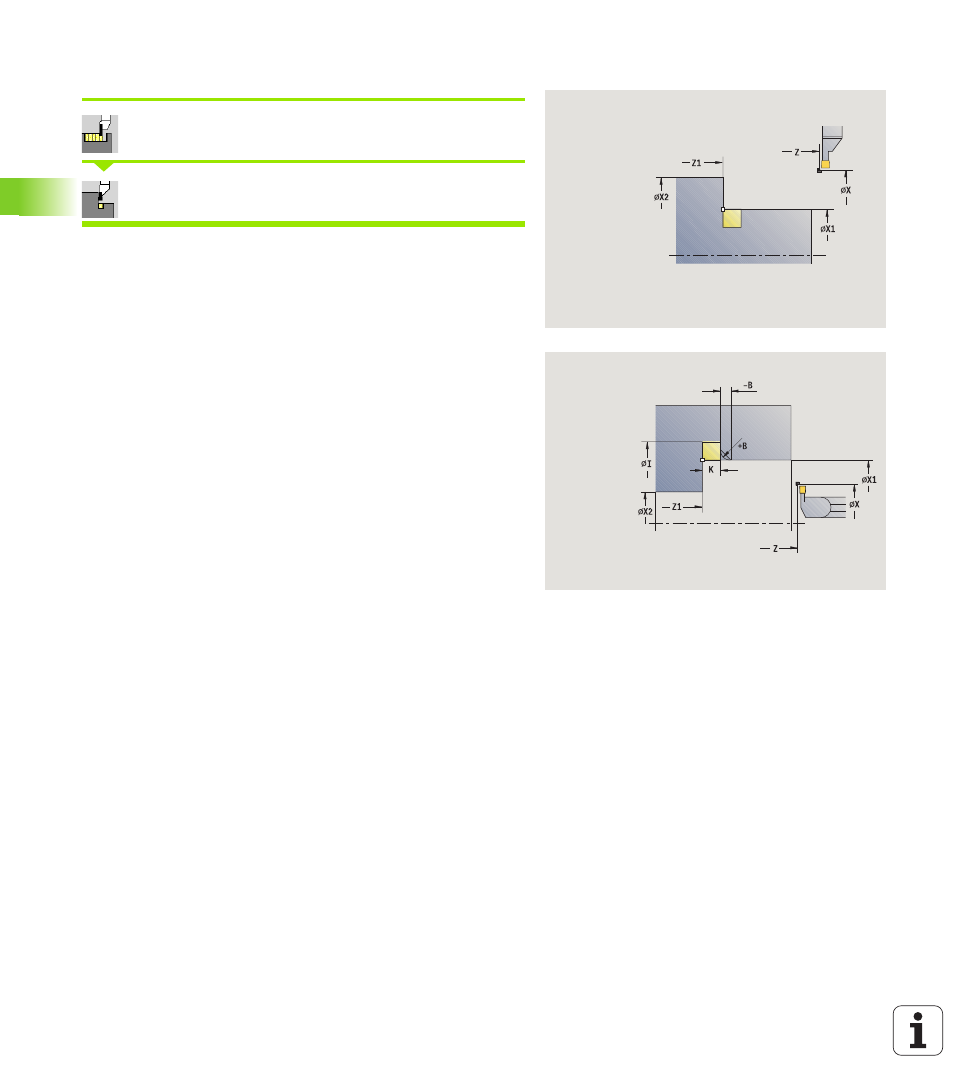

Выточка формы U
Выберите Циклы прорезки
Выберите Выточку формы U
Цикл выполняет выточку формы U и чистовую обработку
выбранной прилегающей торцевой плоскости. Обработка
осуществляется в несколько этапов, если ширина выточки
больше ширины прорезания инструмента. Если ширина режущей
кромки инструмента не задана, ширина выточки принимается в
качестве ширины кромки. Производится на выбор фаска/
скругление.
Параметры цикла
X, Z
Начальная точка
X1, Z1
Угловая точка контура
X2
Конечная точка плоская поверхность
I
Диаметр выточки
K
Ширина выточки
B
Фаска/скругление
B>0: радиус скругления
B<0: ширина фаски
G47
Безопасное расстояние (смотри страница 134)
G14
Точка смены инструмента (смотри страница 134)
T
Номер места револьверной головки
Ид. номер Идентификационный номер (ID) инструмента
S
Частота вращения/Скорость резания
F
Подача на оборот
MT
M после T: М-функция, которая выполняется после
вызова инструмента Т.
