HEIDENHAIN MANUALplus 620 79
3.3
Параме
тры
станка
3.3 Параметры станка
Ввод параметров станка
В режиме ручного управления введите информацию по
инструменту, числу оборотов шпинделя и подаче/скорости
резания в TSF-диалоге (окно ввода задание T, S, F ). В сзахватом
текущей позиции и smart.Turn-программах информация о
инструменте и технологические данные являются составной
частью параметров циклов или NC-программ.
В TSF-диалоге можно также задать "максимальное число
оборотов" и "угол останова", а также материал.
Данные резания (скорость резания, подача) можно сохранить в
технологической базе данных в зависимости от материала
заготовки, материала резца инструмента и вида обработки.
Нажатием Softkey Предложение Технология данные введутся в
диалог.
Нажатием Softkey Список инструментов открывается список
инструментов (список револьверной головки). Этот список
отображает текущую комплектацию инструментального суппорта.
Каждому инструментальному зажиму соответствует
определенная позиция в таблице. При наладке каждому
инструментальному зажиму присваивается определенный
инструмент (идентификационный номер).
Если ваш станок оснащен приводным инструментом, выберите с
помощью кнопки смены шпинделя, к какому шпинделю относятся
введенные данные. В поле индикации указывается выбранный
шпиндель. По этой причине существует две разновидности TSF-
диалога:

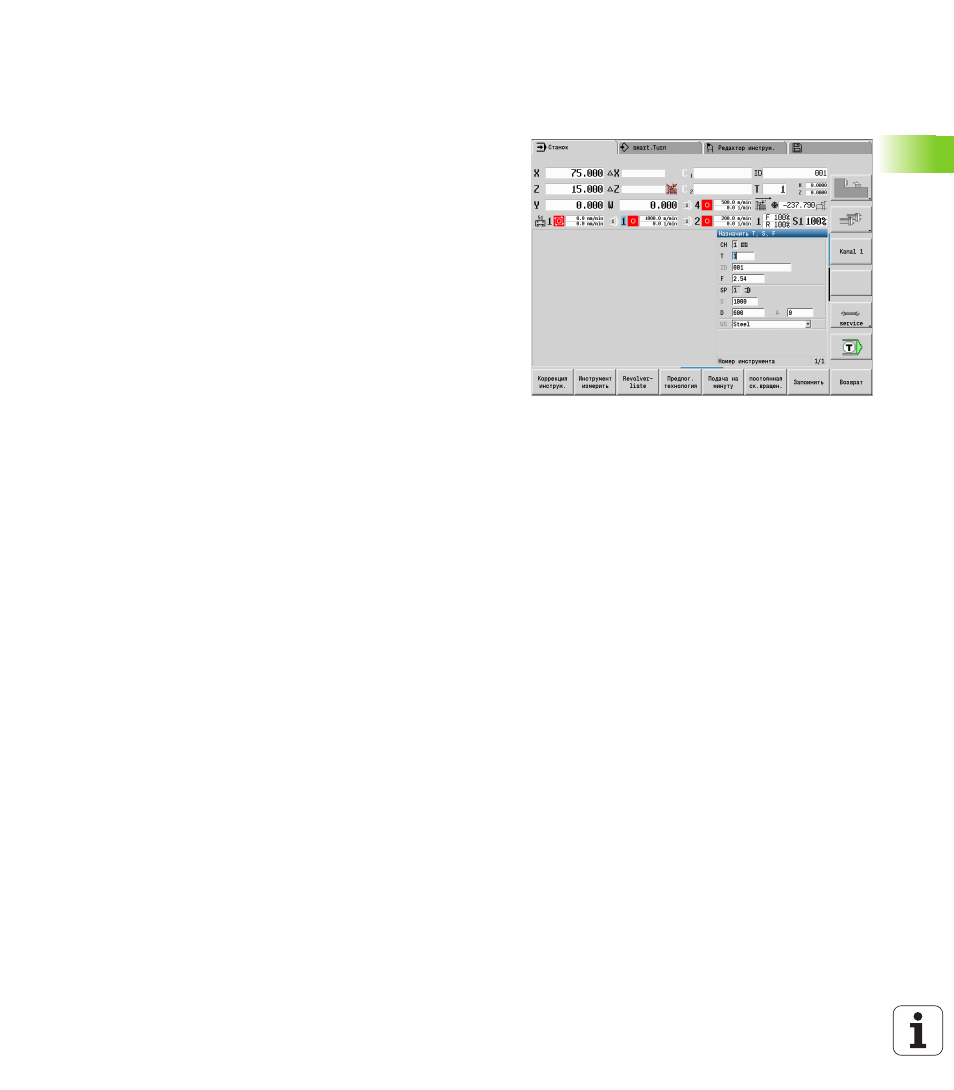

 Без приводного инструмента (верхний рисунок): параметры
S, D и A привязаны к главному шпинделю
 С приводным инструментом (нижний рисунок): параметры S,
D и A привязаны к выбранному шпинделю.
Значения параметров:
 S: скорость резания/постоянная частота вращения
 D: максимальная скорость вращения
 A: угол прекращения работы
 BW: Угол оси В (машинно-зависимая функция)
 CW: С-угол места наклона: положение оси С для определения
рабочего положения инструмента (функция, зависящая от
станка)
