HEIDENHAIN MANUALplus 620
443
5.13
Конт
ур
ы
пов
ер
хно
сти
обра
зу
ющей
в
smart.T
u
rn

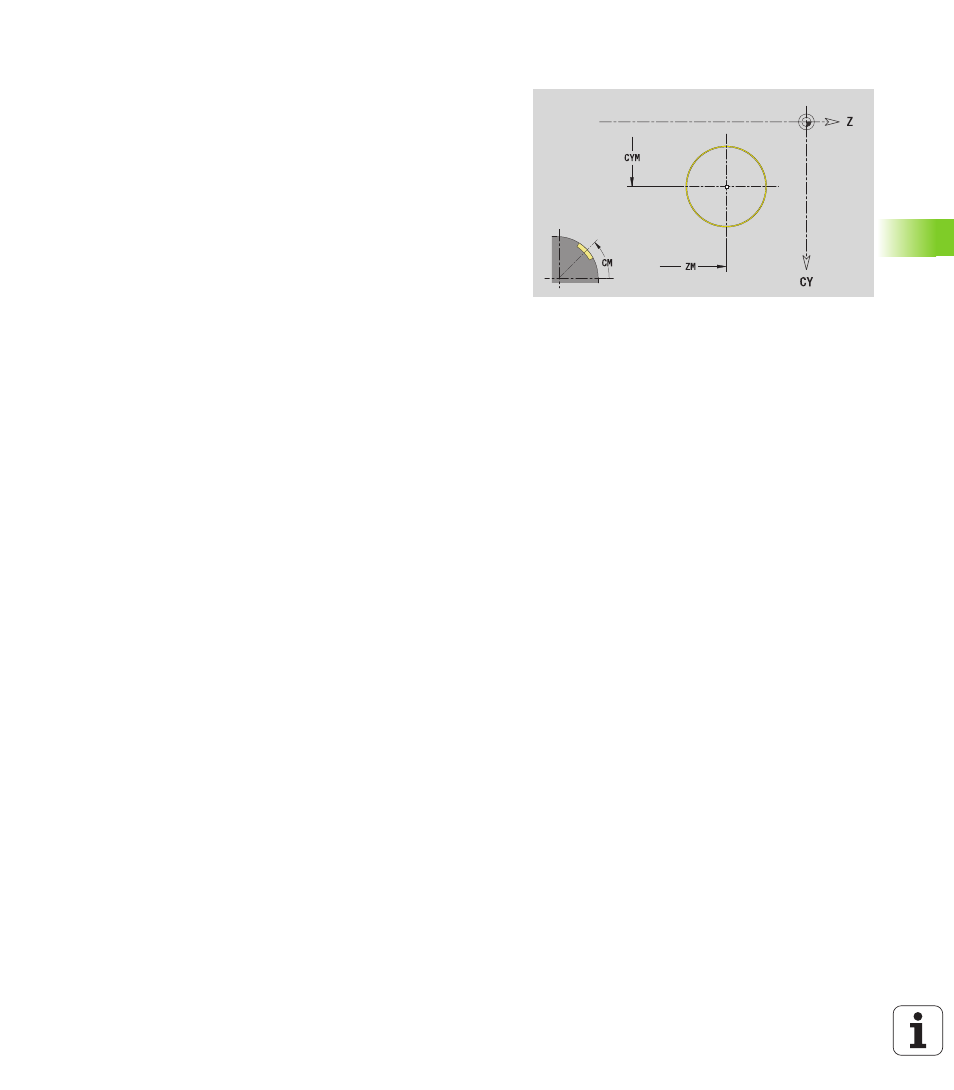

Дуга окружности, поверхность образующей
Эталонный диаметр XR можно определить с помощью функции
"Выбор опорной плоскости"(смотри страница 431).
ICP генерирует:
Идентификатор раздела MANTEL с параметром "Эталонный
диаметр". При вложенных контурах ICP генерирует только
идентификатор раздела.
G308 с параметрами "Имя контура" и "Глубина фрезерования".
G314 с параметрами фигуры.
G309.
Исходные данные, поверхность образующей
ID
Имя контура
PT
Глубина фрезерования
XR
Диаметр привязки
Параметр, фигура
Z
Центр фигуры
CYM Центр фигуры как размер отрезка (привязка: диаметр XR)
CM
Центр фигуры (угол)
R
Радиус
