HEIDENHAIN MANUALplus 620
81
3.3
Параме
тры
станка
Индикация параметров станка

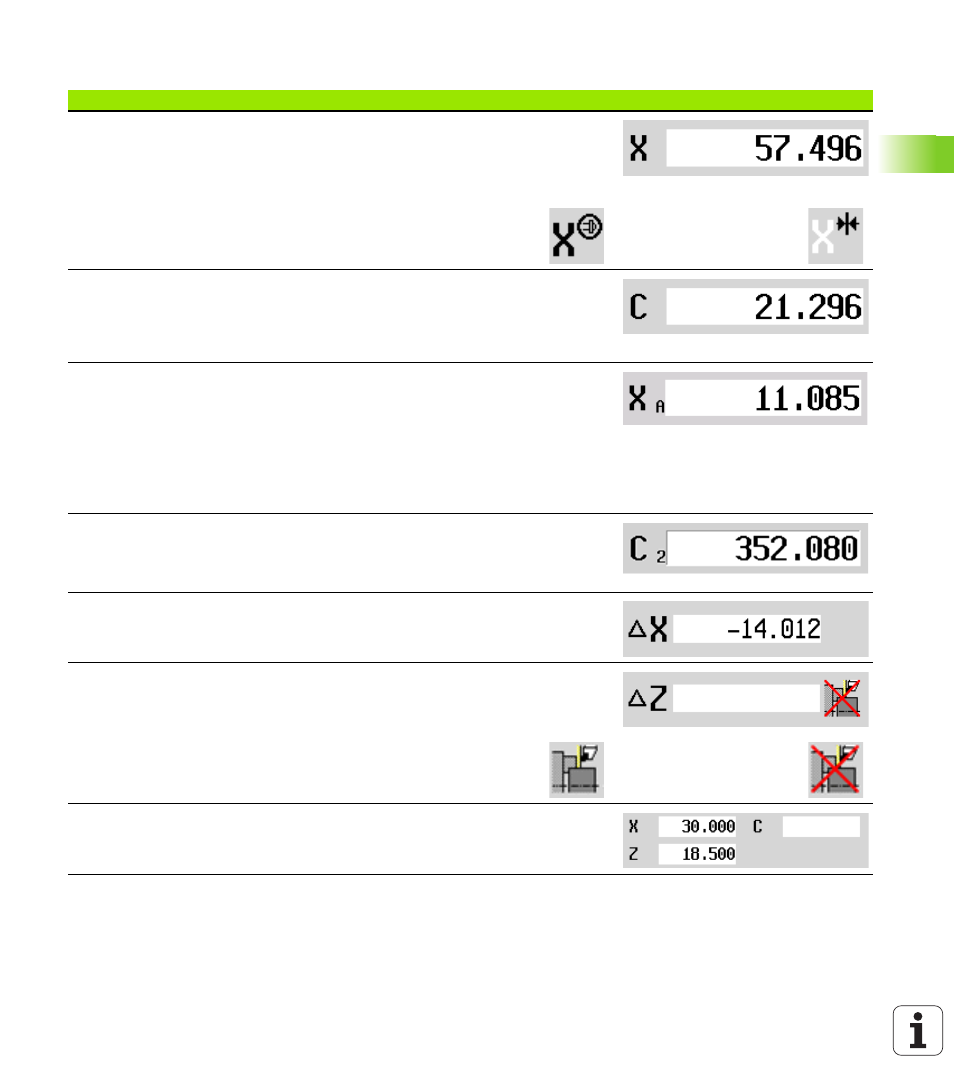

Элементы индикации параметров станка
Индикация положения X, Y, Z, W: расстояние от вершины инструмента до
нулевой точки заготовки
Буква оси: черный = разблокировка оси разрешена; белый = нет разрешения
на разблокировку оси
Маховичок активирован
Зажим активирован
Индикация положения C: позиция оси С
пустое поле: ось C не активна
Буква оси: черный = разблокировка оси разрешена; белый = нет разрешения
на разблокировку оси
Настройки отображения индикатора положения: задаются с помощью
параметра пользователя MP_axesDisplayMode. Настройка отображается в
виде буквы возле окна позиции.
A: текущее значение (настройка: REFIST)
N: заданное значение (настройка: REFSOLL)
L: ошибка рассогласования (настройка: SCHPF)
D: остаточный путь (настройка: RESTW)
Отображение номер суппорта и номера оси C: цифра возле окна
позиционирования оси показывает присвоенный номер суппорта или оси С.
Цифра отображается только в том случае, если ось имеет несколько
конфигураций, например, вторая ось С в качестве противошпинделя.
Индикация остаточного пути X, Y, Z, W: разница между актуальной
позицией и конечной позицией текущей команды перемещения.
Индикация остаточного пути и состояние зон защиты: индикация
остаточного пути и индикация статуса контроля зон защиты.
Контроль статуса зоны
защиты активирован
Контроль статуса зоны
защиты не активирован
Индикация позиций четырех осей: индикация значений позиций до четырех
осей. Индикация осей зависит от конфигурации станка.
