HEIDENHAIN MANUALplus 620
121
3.10
Гр
аф
и
ч
ес
ко
е
м
о
делиров
ание

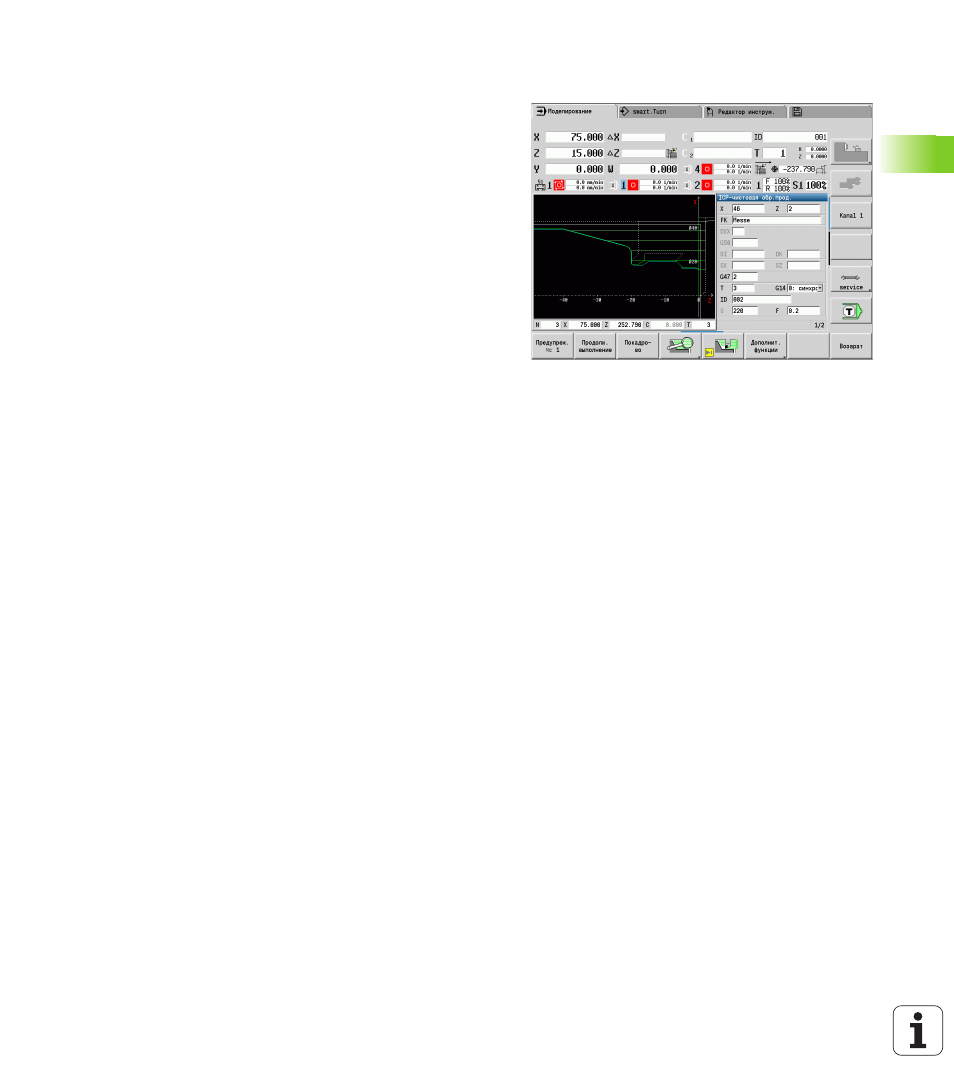

3.10 Графическое моделирование
С помощью графического моделирования контролируется
процесс снятия стружки, распределение проходов и
обработанный контур до операции резания.
В режиме ручной обработки и захвата проверьте ход
отдельного цикла текущейпозиции – в процессе выполнения
программы проконтролируйте текущейпозиции или DIN-
программы.
В моделировании отображается запрограммированная заготовка.
MANUALplus моделирует также операции обработки, которые
выполняются на торцевой поверхности или поверхности
образующей (позиционируемый шпиндель или ось С). Таким
образом возможен контроль всего процесса снятия стружки.
В режиме ручного управления и в режиме задания параметров
моделируется цикл текущейпозиции, который в данный момент
редактируется. В режиме отработки программы моделирование
начинается с позиции курсора. Программы smart.Turn и DIN-
моделируются с начала программы.
Для получения дополнительной информации по применению и
управлению моделирования см. главу “Режим работы
