564 Режим работы "Организация"
8.2
Параме
тры

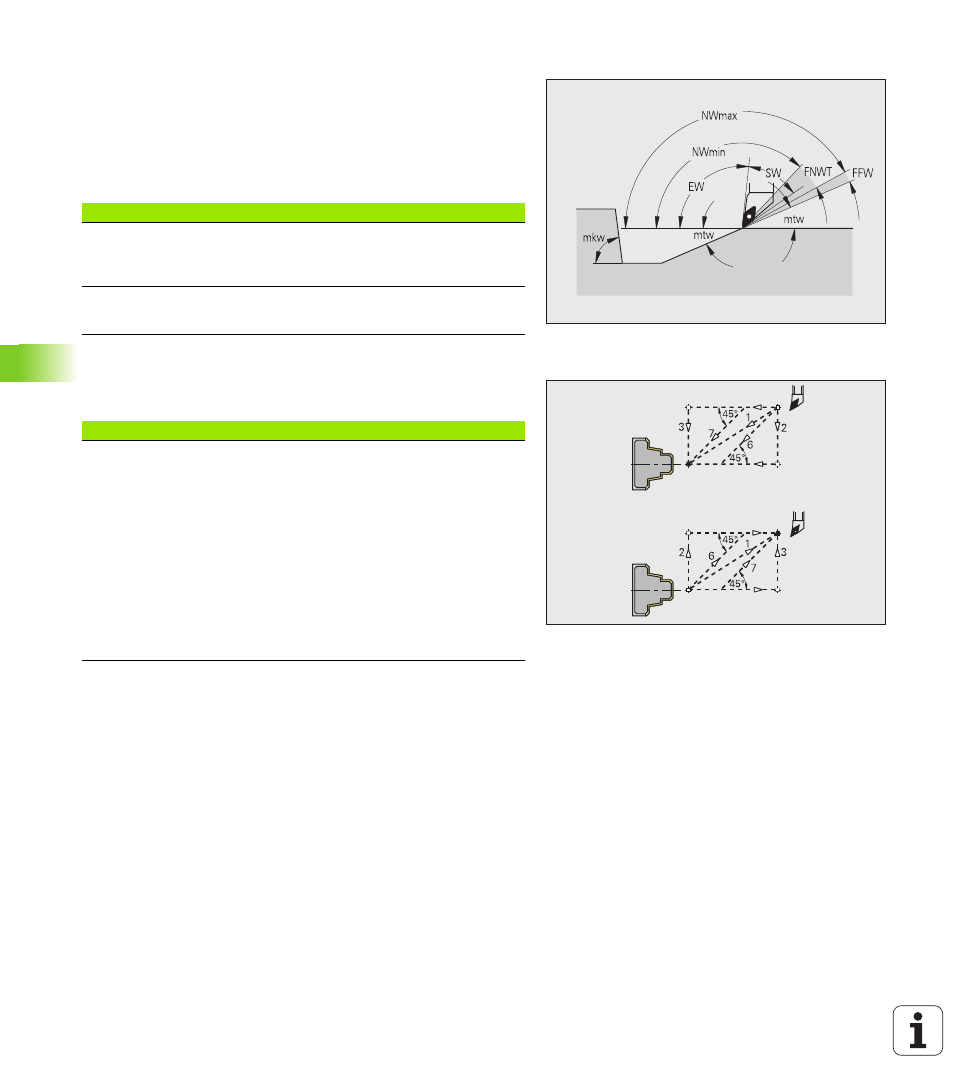

Чистовая обработка – допуски инструмента
Для выбора инструмента действительно:
 Угол в плане (EW): EW >= mkw
(mkw: восходящий угол контура)
 Угол в плане (EW) и угол при вершине (SW):
NWmin < (EW+SW) < NWmax
 Смежный угол (FNWT): FNWT = NWmax – NWmin
Чистовая обработка – допуски инструмента
Движения подвода и отвода производятся на ускоренном ходу
(G0).
Допуски инструмента
Допуск смежного угла [FNWT]
Область допуска для смежной режущей кромки
инструмента
Угол главной режущей кромки [FFW]
Минимальная разность контур – смежная режущая кромка
Подвод и отвод
 Подвод для внешней чистовой обработки [ANFA]
 Подвод для внутренней чистовой обработки [ANFI]
 Отвод от внешней чистовой обработки [ABFA]
 Отвод от внутренней чистовой обработки [ABFI]
Стратегия подвода/отвода:
 1: одновременно в направлении X и Z
 2: сначала направление X, а потом Z
 3: сначала направление Z, а потом X
 6: ведение, направление X перед направлением Z
 7: ведение, направление Z перед направлением X
