Линейный шаблон XY-плоскости
Эталонный размер ZR и Ограничительный диаметр IR можно
определить с помощью функции "Выбор опорной плоскости"
ICP генерирует:
Идентификатор раздела STIRN_Y с параметрами
"ограничительный диаметр", "эталонный размер" и "угол
шпинделя". При вложенных контурах идентификатор раздела
отпадает.
G308 с параметрами "Имя контура" и "Глубина фрезерования"
или "Глубина сверления"(–1*BT).
G471 с параметрами шаблона.
G-функция и параметры фигуры/отверстия.
G309.
Исходные данные XY-плоскости
Ид. номер Имя контура
PT
Глубина фрезерования
C
Угол шпинделя
IR
Ограничительный диаметр
ZR
Эталонный размер

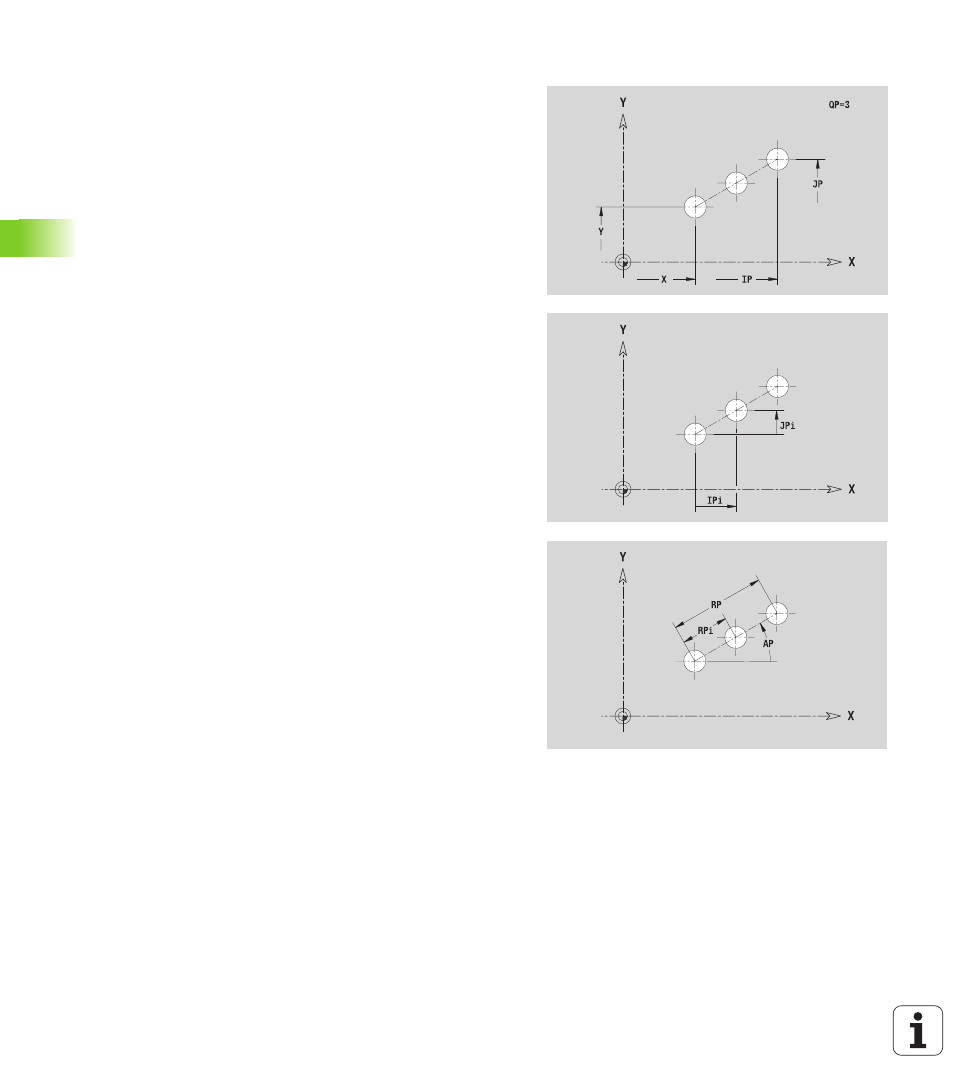

Параметры шаблона
X, Y
1. точка шаблона
QP
Количество точек шаблона
IP, JP
Конечная точка шаблона (декартовы координаты)
IPi, JPi
Расстояние между двумя точками шаблонаа (в
направлении X, Y)
AP
Угол положения
RP
Общая длина шаблона
RPi
Расстояние между двумя точками шаблона
Параметры выбранной фигуры/отверстия
