HEIDENHAIN MANUALplus 620
465
5.14
Конт
ур
ы
XY
-пл
о
ск
о
сти

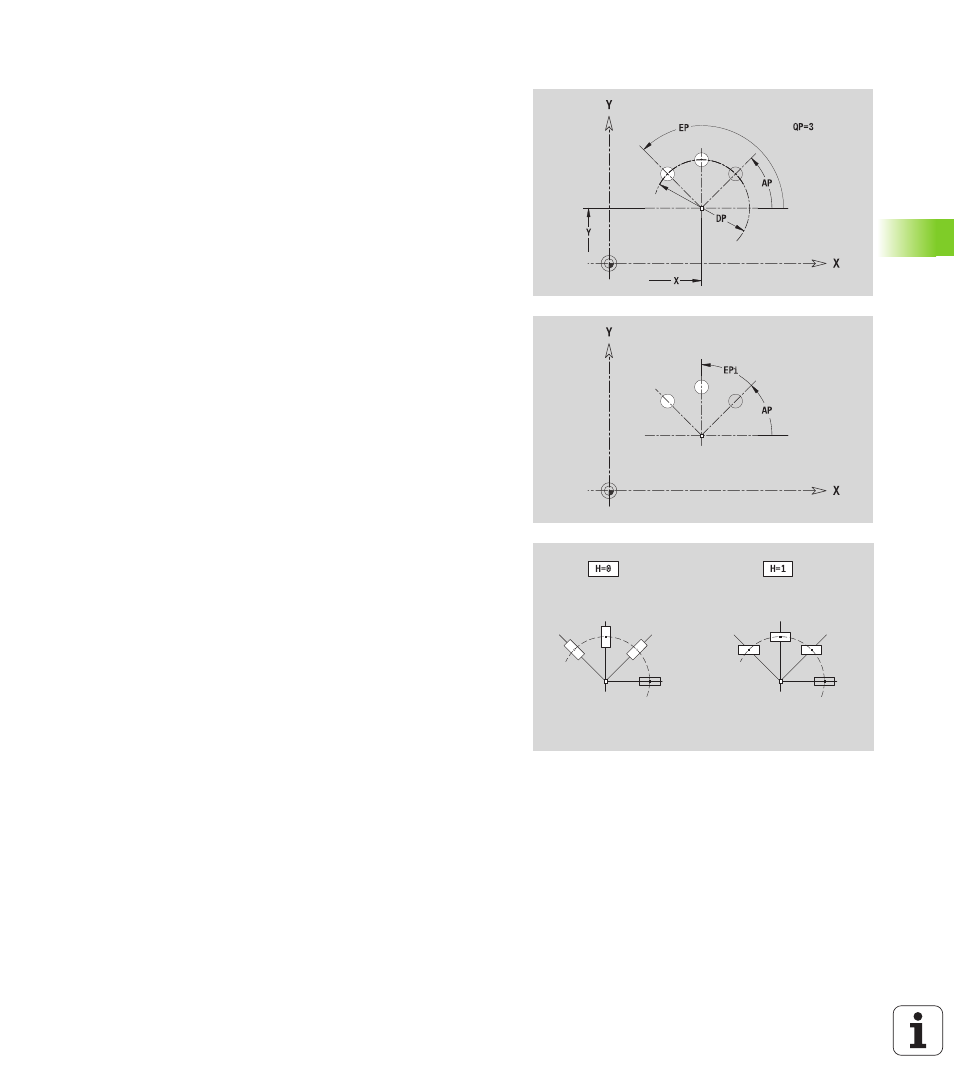

Круговой шаблон XY-плоскости
Исходные данные: (siehe „Исходные данные XY-плоскости” auf
Исходные данные XY-плоскости
Ид. номер Имя контура
PT
Глубина фрезерования
C
Угол шпинделя
IR
Ограничительный диаметр
ZR
Эталонный размер
Параметры шаблона
X, Y
Центр шаблона
QP
Количество точек шаблона
DR
Направление вращения (по умолчанию: 0)
DR=0, без EP: отверстия на всей окружности
DR=0, с EP: деление на более длинной дуге
окружности
DR=0, с EPi: знак перед EPi определяет
направление (EPi<0: по часовой стрелке)
DR=1, с EP: по часовой стрелке
DR=1, с EPi: по часовой стрелке (знак перед EPi не
имеет значения)
DR=2, с EP: против часовой стрелки
DR=2, с EPi: против часовой стрелке (знак перед
EPi не имеет значения)
DP
Диаметр шаблона
AP
Стартовый угол (по умолчанию: 0°)
EP
Конечный угол (значение не введено:
распределение элементов шаблона по окружности
360°)
EPi
Угол между двумя фигурами
H
Положение элемента
0: нормальное – фигуры поворачиваются
относительно центра окружности (вращение)
1: оригинальное – положение фигур не меняется
относительно системы координат (параллельный
перенос)
