HEIDENHAIN MANUALplus 620
211
4.5
Цик
л
ы
прорезки

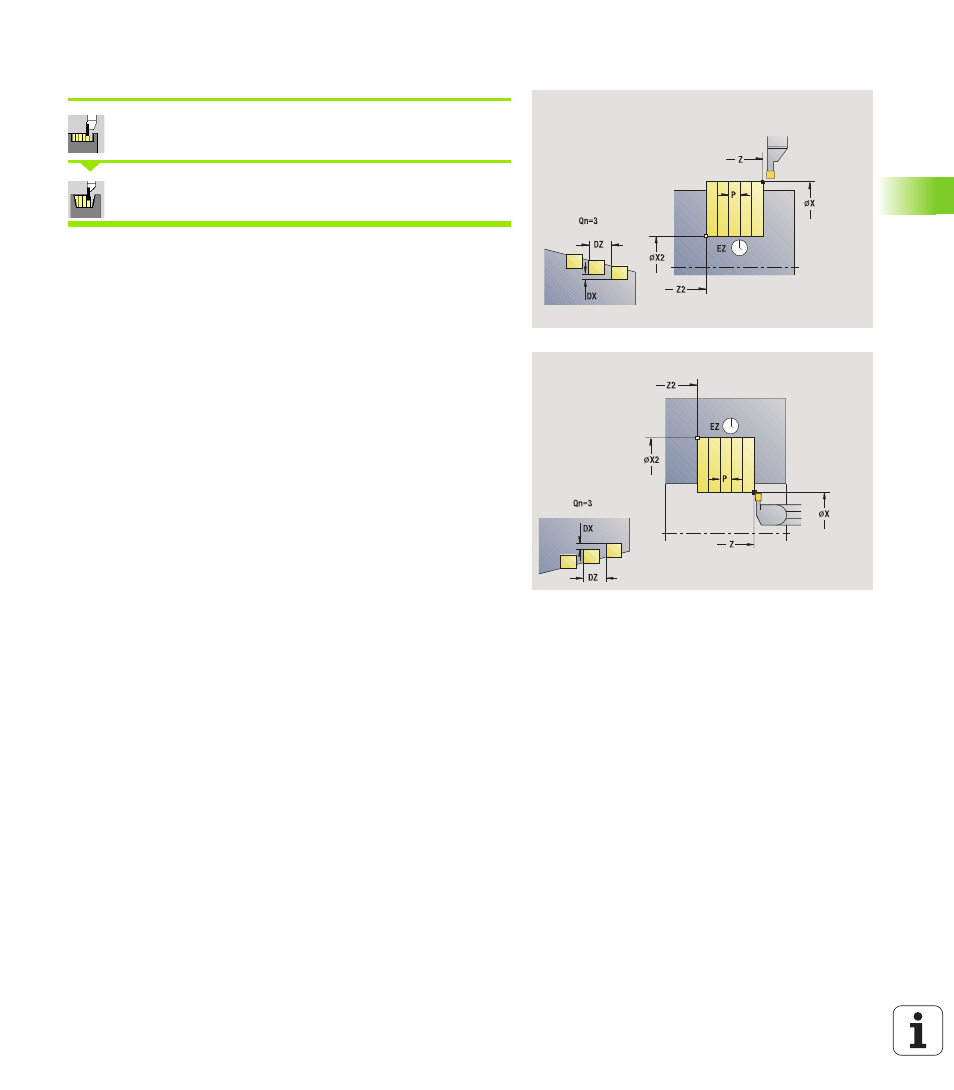

Врезание радиально
Выберите Циклы прорезки
Выберите Врезание радиальное
Цикл изготавливает заданные в количестве Qn прорези.
Параметры стартовая точка и конечная точка контура задают
первую прорезь (позицию, глубину порези и ширину).
Параметры цикла
X, Z
Начальная точка
X2, Z2
Конечная точка контура
P
Ширина прорези: подачи<= P (значение не введено:
P = 0,8 * ширину режущей кромки инструмента)
EZ
Время выдержки: время выхода из материала (по
умолчанию: продолжительность двух оборотов)
Qn
Количество циклов прорезки (по умолчанию: 1)
DX, DZ
Расстояние до следующей прорези относительно
предыдущей прорези
G47
Безопасное расстояние (смотри страница 134)
G14
Точка смены инструмента (смотри страница 134)
T
Номер места револьверной головки
Ид. номер
Идентификационный номер (ID) инструмента
S
Частота вращения/Скорость резания
F
Подача на оборот
MT
M после T: М-функция, которая выполняется после
вызова инструмента Т.
