Гравировка радиально

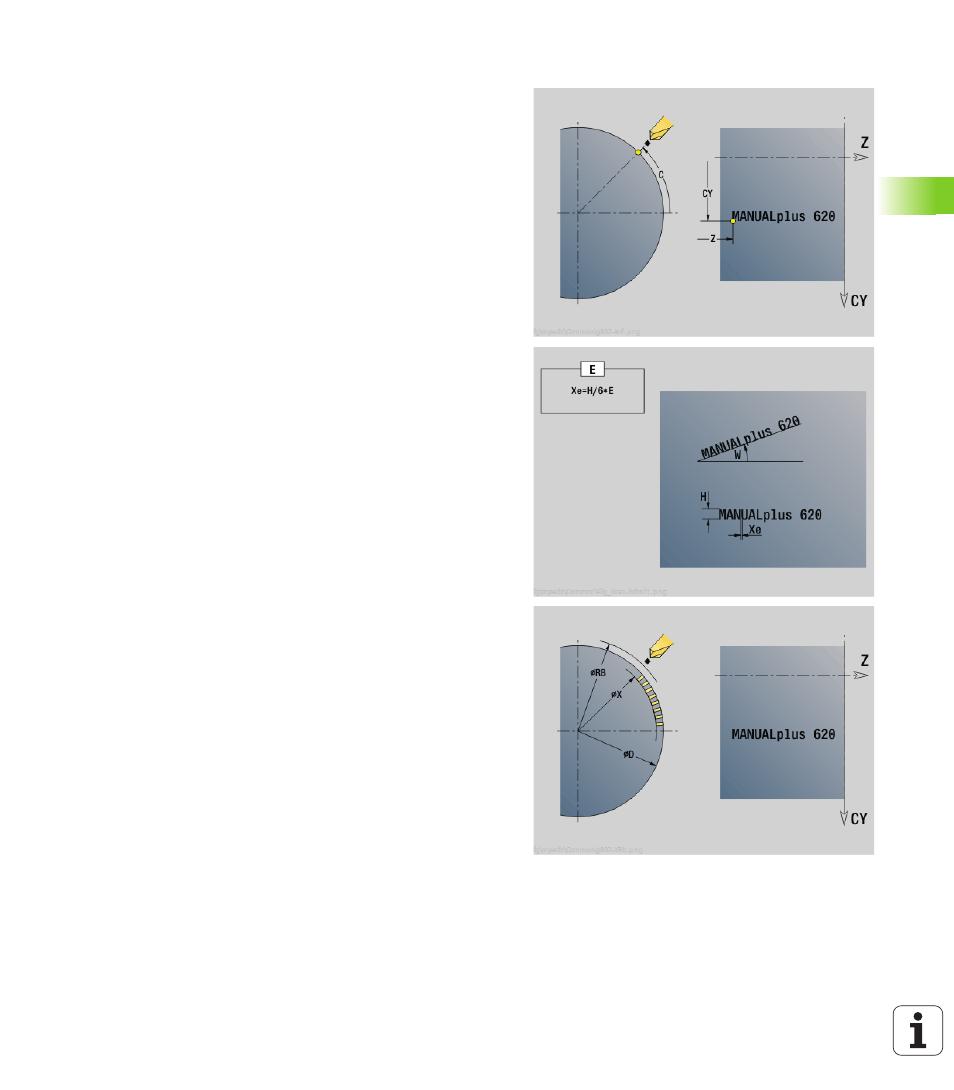

Цикл "радиальной гравировки" гравирует последовательность
символов в линейном порядке на торцевой поверхности. Таблица
символов и дополнительная информация: смотри страница 353
Начальная точка последовательности символов задается в
цикле. Если вы не задали начальной точки, то цикл запускается с
актуальной позиции инструмента.
Одну надпись можно выгравировать за несколько вызовов. Для
этого введите начальную точку при первом вызове. Другие
вызовы программируются без начальной точки.
Параметры:
X
Начальная точка (диаметр): предварительное
позиционирование инструмента
Z
Начальная точка: предварительное
позиционирование инструмента
C
Угол шпинделя: предварительное позиционирование
шпинделя заготовки
TX
Текст, который должен быть выгравирован
NF
Номер символа: ASCII-код гравируемого символа
X2
Конечная точка (диаметр): X-позиция, до которой
осуществляется подача на врезание для гравировки.
Z1
Начальная точка первого символа
C1
Начальный угол первого символа
CY
Начальная точка первого символа
D
Диаметр привязки
H
Высота шрифта
E
Коэффициент удаления (расчет: смотри рис.)
T
Номер места револьверной головки
G14
Точка смены инструмента (смотри страница 134)
Ид. номер Идентификационный номер (ID) инструмента
S
Частота вращения/Скорость резания
F
Подача на оборот
W
Угол наклона последовательности символов
FZ
Коэффициент подачи на врезание (подача на
врезание = текущая подача * F)
RB
Плоскость отвода. Позиция Х, на которую
производится отвод для позиционирования.
