Графическое моделирование
6.1
Ре
ж
и
м
ра
бо
ты
"
Мо
делиров
ание
"

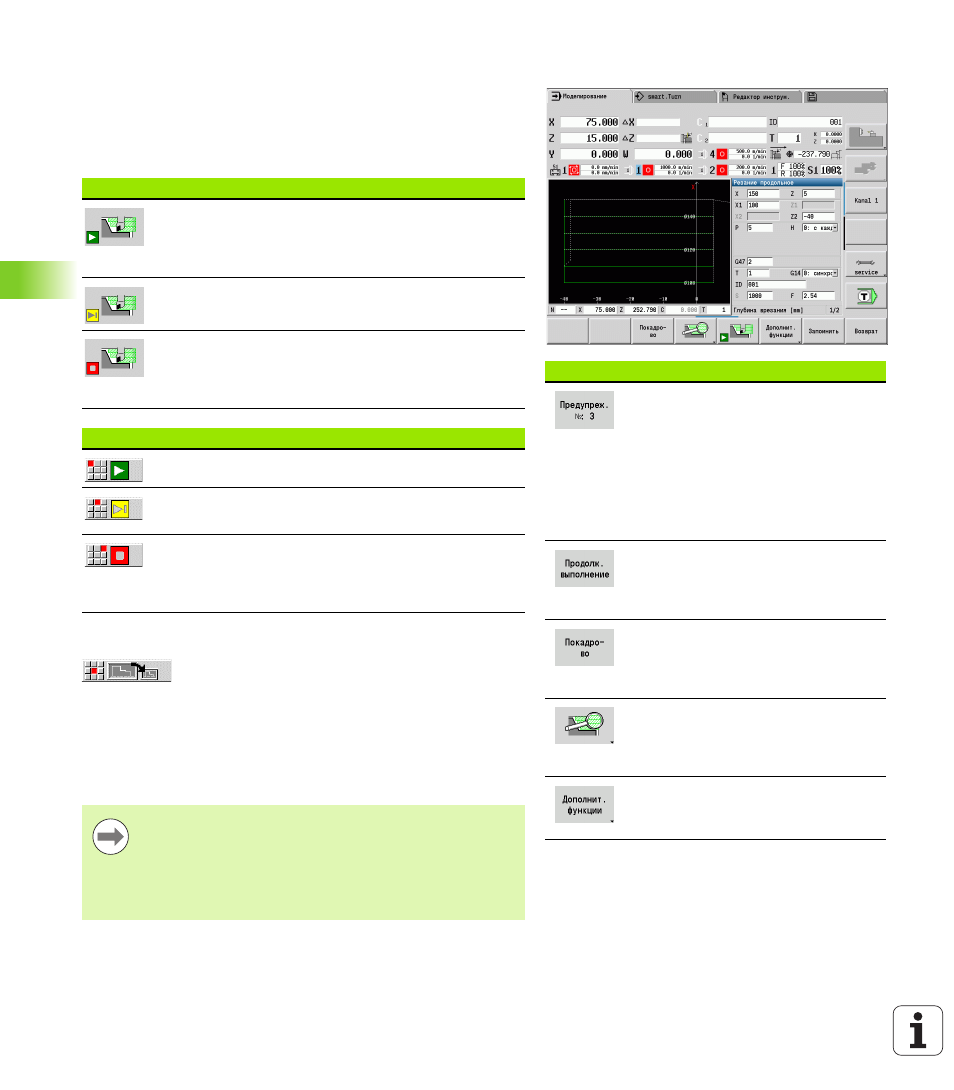

Управление моделированием
Во всех рабочих состояниях моделирование управляется с
помощью Softkey. При этом существует дополнительная
возможность управления с помощью клавиш меню (цифровые
клавиши), в том числе и в "малом окне моделирования", когда
строка меню не видна.
Большое и малое окно моделирования
С помощью этого пункта меню осуществляется
переключение между малым и большим окном
моделирования даже тогда, когда Строка меню
не видна.
С помощью других пунктов меню и указанных в таблице Softkey
оператор влияет на процесс моделирования, активирует лупу
или, с помощью дополнительных функций, производит настройку
моделирования.
Softkeys при активном окне моделирования
Опрос предупреждений. Если при
моделировании интерпретирующая
программа выдает предупреждения
(например, "Остаток материала не
подается ..."), активируется Softkey
и сообщается количество
предупреждений. При нажатии
Softkey последовательно
отображаются предупреждения.
В режиме "непрерывный процесс"
режима работы "Отработка
программы" все циклы программы
моделируются без остановки.
В режиме "Отдельный кадр"
моделирование останавливается
после каждого пути перемещения
(базовый кадр).
Открывается Softkey-меню режима
"Лупа" и отображается рамка лупы
Меню и панель Softkey
переключаются на
"Дополнительные функции".
Запуск и остановка с помощью Softkey
Моделирование запускается с самого начала.
Softkey изменяет символ и служит, в зависимости
от состояния, также для остановки и продолжения
моделирования.
Продолжение остановленного моделирования
(режим "Отдельный кадр").
Клавиша указывает на то, что сейчас
осуществляется процесс моделирования. При
нажатии клавиши процесс моделирования
останавливается.
Запуск и остановка с помощью клавиш меню.
Моделирование запускается с самого начала.
Продолжение остановленного моделирования
(покадровый режим).
Клавиша указывает на то, что сейчас
осуществляется процесс моделирования. При
нажатии клавиши процесс моделирования
останавливается.
Моделированием можно управлять с помощью
цифровых клавиш даже тогда, когда строка меню не
видна.
В рабочих режимах станка цифровая клавиша [5]
переключает режим с малого окна моделирования
на большое и наоборот.
