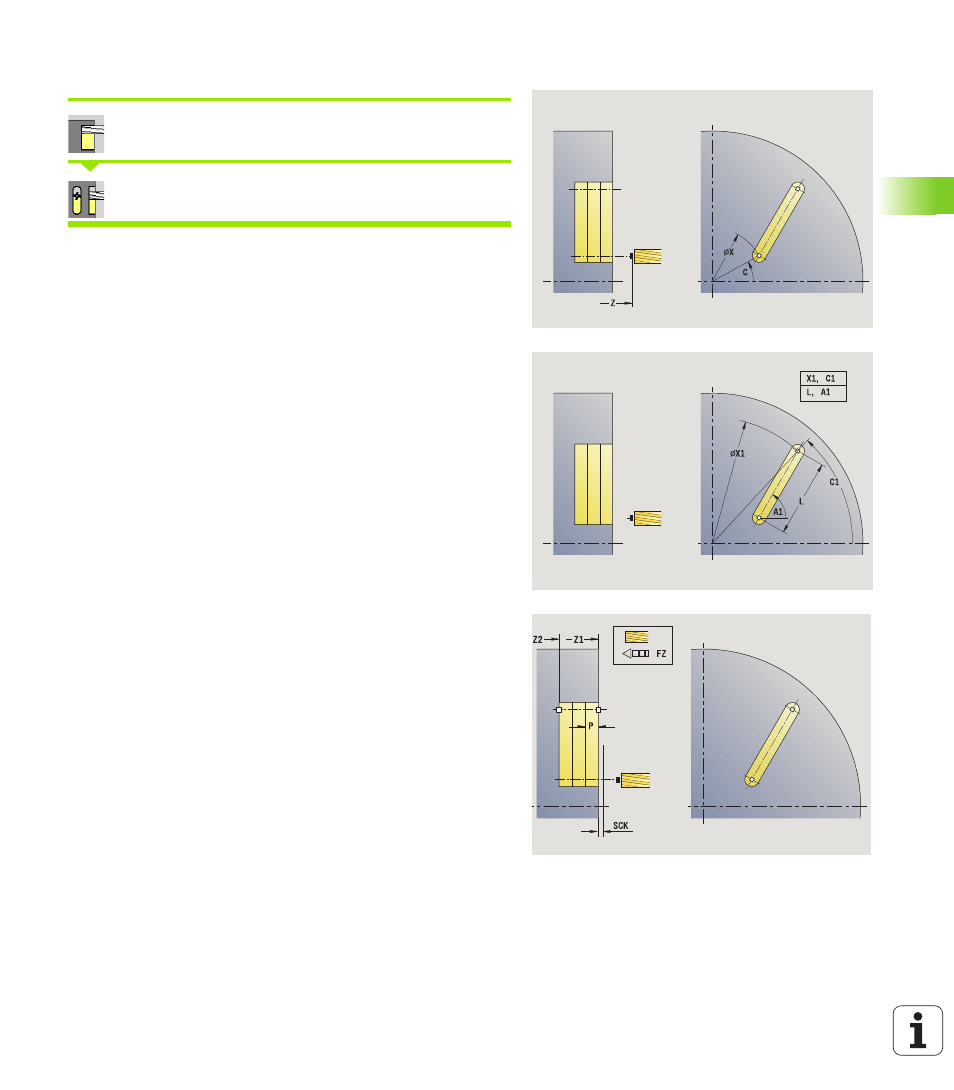

Канавка аксиальная
Выберите Фрезерование
Выберите Аксиальную канавку
Цикл изготавливает канавку на торцевой поверхности. Ширина
канавки соответствует диаметру фрезы.
Тип обработки для доступа к технологических базе данных:
фрезерование
Комбинации параметров для позиции и положения канавки:
 X1, C1
 L, A1
Параметры цикла
X, Z
Начальная точка
C Угол шпинделя (позиция оси C)
X1 Целевая точка канавки в Х (диаметральный размер)
C1 Угол целевой точки канавки (по умолчанию: угол
шпинделя С)
L Длина канавки
A1 Угол к оси Х (по умолчанию: 0)
Z1 Верхняя грань фрезервания (по умолчанию: точка
старта Z)
Z2 Дно фрезерования
P Глубина врезания (по умолчанию: общая глубина за
одну подачу)
FZ Подача врезания (по умолчанию: активная подача)
SCK Безопасное расстояние (смотри страница 134)
G14 Точка смены инструмента (смотри страница 134)
T Номер места револьверной головки
Ид. номер Идентификационный номер (ID) инструмента
S
Частота вращения/Скорость резания
F Подача на оборот
MT M после T: М-функция, которая выполняется после
вызова инструмента Т.
MFS М в начале: М-функция, которая выполняется в
начале шага обработки.
MFE М в конце: М-функция, которая выполняется в конце
шага обработки.
WP Индикация того, каким шпинделем заготовки будет
отрабатываться цикл (зависит от станка)
 Главный привод
 Противошпиндель для обработки задней
поверхности
