Фигура аксиально
Выберите Фрезерование
Выберите Фигуру аксиально

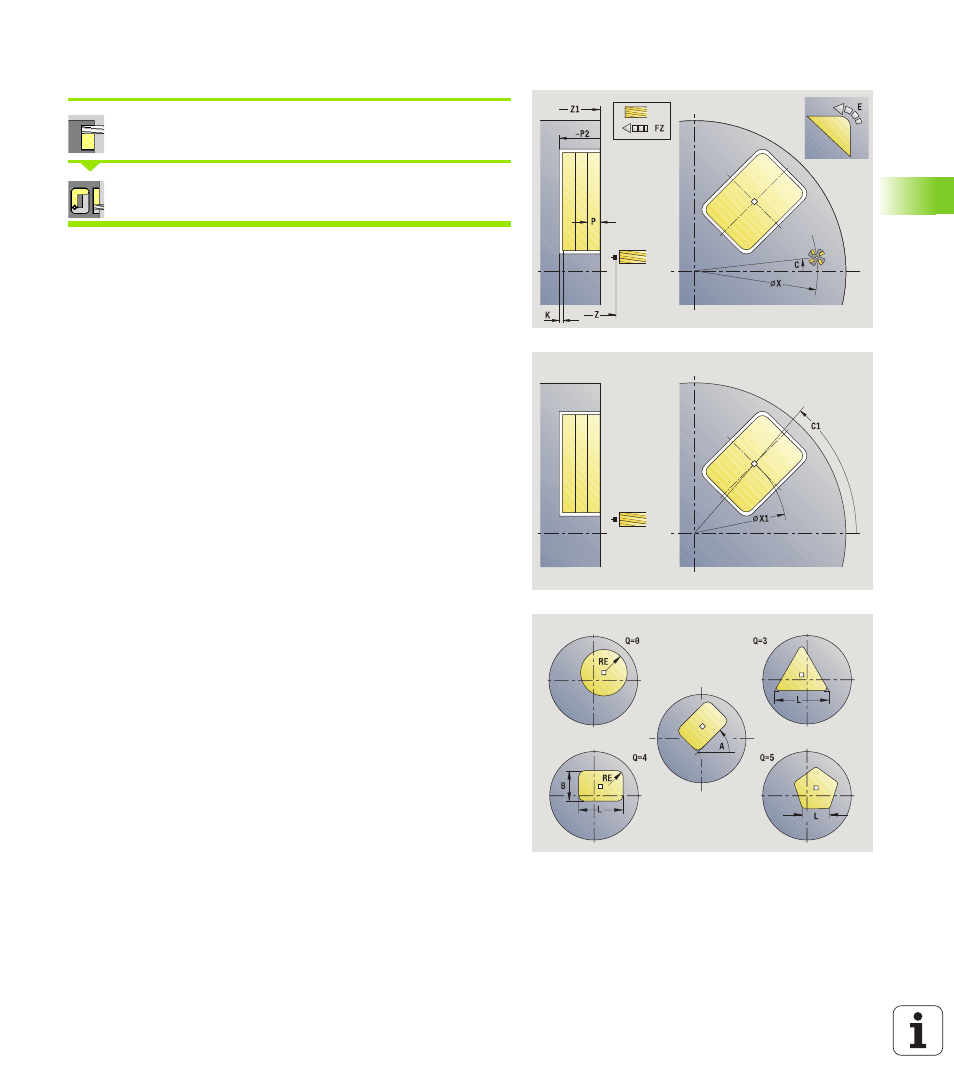

В зависимости от параметров цикл фрезерует один из следующих
контуров или выполняет черновую/чистовую обработку кармана
на торцевой поверхности:
Прямоугольник (Q=4, L<>B)
Квадрат (Q=4, L=B)
Окружность (Q=0, RE>0, L и B: нет ввода)
Треугольник или многоугольник (Q=3 или Q>4, L<>0)
Параметры цикла (первое окно ввода)
X, Z
Начальная точка
C
Угол шпинделя (позиция оси C) – (по умолчанию:
текущий угол шпинделя)
X1
Диаметр центра фигуры
C1
Угол центра фигуры (по умолчанию: угол
шпинделя С)
Q
Количество граней (по умолчанию: 0)
Q=0: окружность
Q=4: прямоугольник, квадрат
Q=3: треугольник
Q>4: многоугольник
L
Длина грани
Прямоугольник: длина прямоугольника
Квадрат, многоугольник: длина грани
Многоугольник: L<0 диаметр вписанной
окружности
Окружность: нет ввода
B
Ширина прямоугольника
Прямоугольник: ширина прямоугольника
Квадрат: L=B
Многоугольник, окружность: нет ввода
RE
Радиус скругления (по умолчанию: 0)
Прямоугольник, квадрат, многоугольник: радиус
скругления
Окружность: радиус окружности
