474 ICP-программирование
5.15
Конт
ур
ы
пл
о
ск
о
сти
YZ

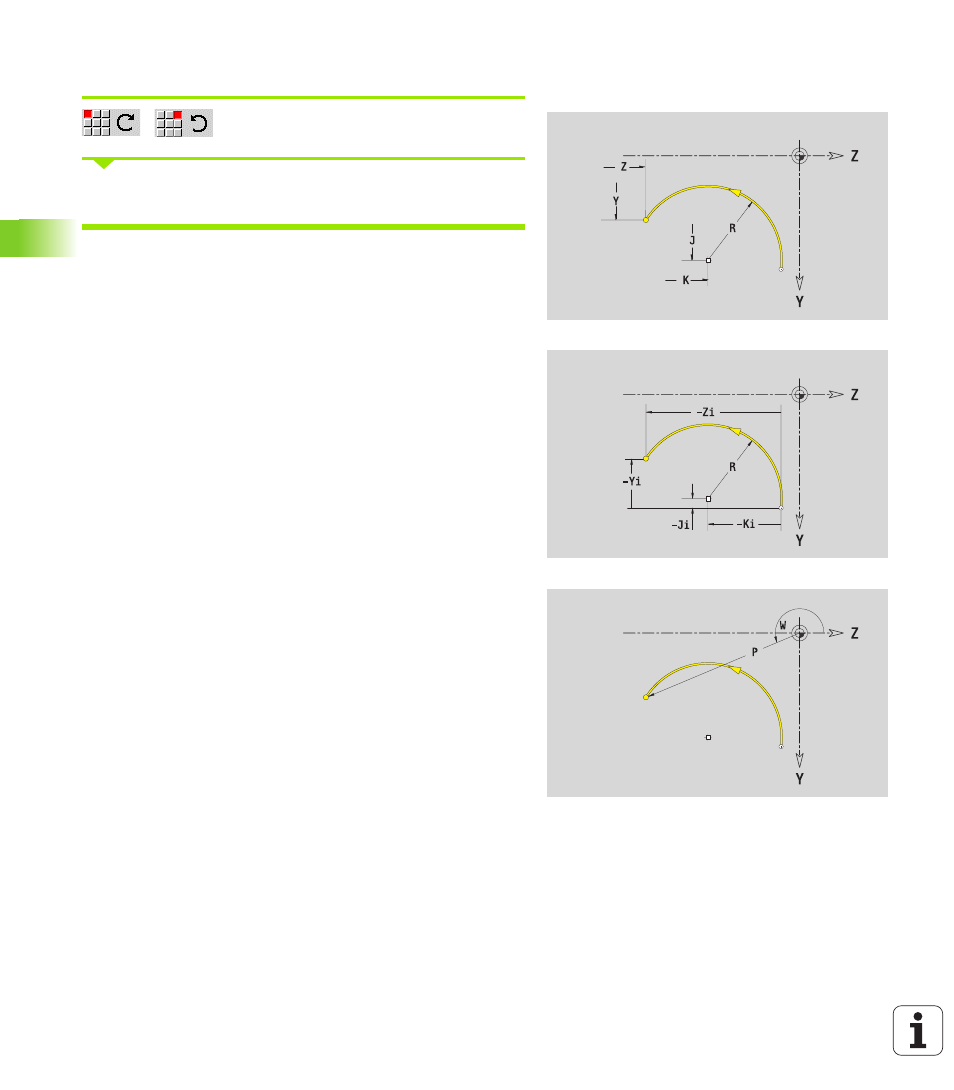

Дуга YZ-плоскости
Выберите направление вращения дуги
Задайте размеры линии и переход к следующему элементу
контура.
ICP генерирует G182 или G183 в smart.Turn.
Параметры
Y, Z
Целевая точка (конечная точка дуги)
Yi, Zi Целевая точка, инкрементальная (расстояние
стартовая точка – целевая точка)
P Целевая точка, полярная (радиус)
Pi Целевая точка, полярная, инкрементальная
(расстояние стартовая точка – целевая точка)
W Целевая точка, полярная – угол
Wi Целевая точка, полярная, инкрементальная – угол
(относительно стартовой точки)
J, K Центр дуги
Ji, Ki Центр дуги, инкрементальный (расстояние стартовая
точка – центр по X, Z)
PM Центр дуги, полярные координаты
PMi Центр дуги, полярный, инкрементальный (расстояние
стартовая точка – центр)
WM Центр дуги, полярный – угол
WMi Центр дуги, полярный, инкрементальный – угол
(относительно стартовой точки)
R Радиус
ANs Угол касательной в стартовой точке
ANe Угол касательной в целевой точке
ANp Угол к предыдущему элементу
ANn Угол к следующему элементу
F: см. Атрибуты обработки Страница 379
