HEIDENHAIN MANUALplus 620 497
6.3
Виды

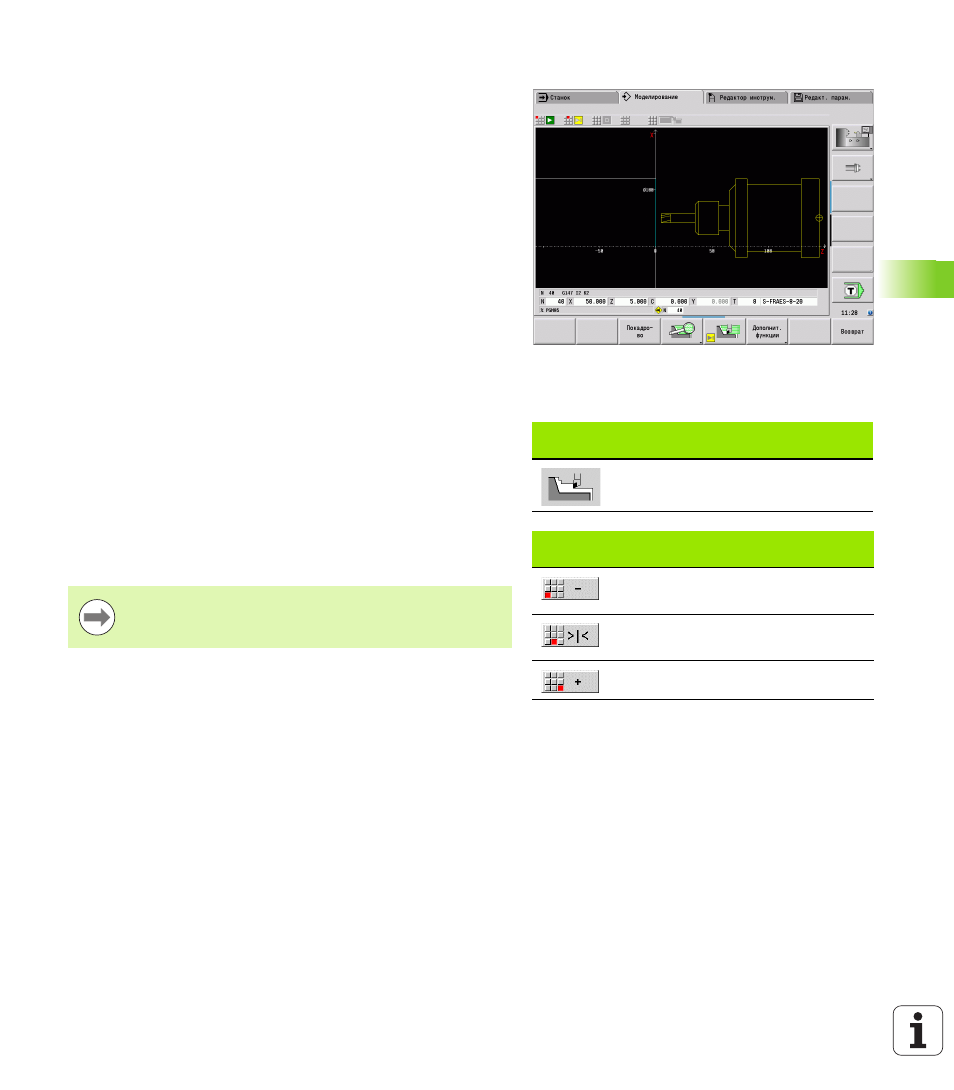

Отобразить держатель инструмента в режиме
моделирования
Наряду с режущей кромкой инструмента также может быть
отображен относящийся к нему держатель с соответствующими
размерами. При этом можно предположить:
 Расположить новый держатель в редакторе или выбрать
имеющийся
 Описать держатель инструмента с требуемыми параметрами
(тип, размеры, положение)
 Инструменту должен соответствовать держатель (HID)
Графика стирания
"Графика стирания" отображает заготовку как "заполненную
поверхность". При проходе режущей кромки инструмента по
заготовке "перекрашенная" инструментом часть заготовки
стирается.
С помощью графики стирания отображаются все траектории
перемещения инструмента с учетом запрограммированной
скорости. Графика стирания присутствует только в токарной
обработке (XZ). Эта форма моделирования активируется с
помощью Softkey (см. таблицу справа).
Клавиши Softkey для дополнительных
функций
Активируется режим графики
стирания.
Распределение элементов меню для
графики стирания
Замедление графики
стирания.
Графика стирания в
запрограммированной подаче.
Ускорение графики стирания.
Скорость отображения в режиме графики стирания
регулируется клавишами, представленными в таблице
справа.
