HEIDENHAIN MANUALplus 620 43
1.7
Основы
1.7 Основы

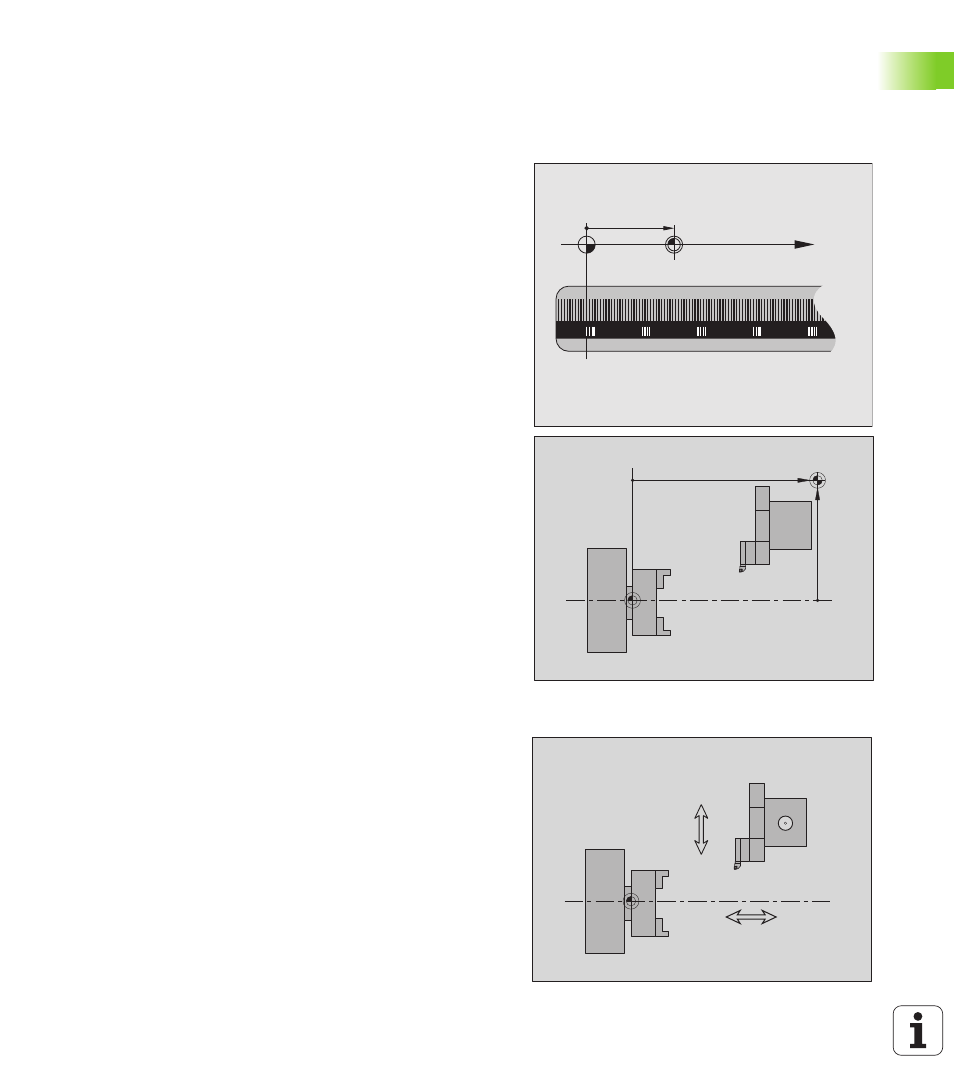

Датчики измерения перемещений и
референтные метки
На осях станка находятся датчики измерения перемещений,
которые регистрируют положения салазок или инструмента. Если
перемещается ось станка, то относящийся к ней датчик
измерения перемещений выдает электрический сигнал, на
основании которого система ЧПУ рассчитывает точное
фактическое положение оси станка.
При отключении питания связь между положением
направляющей станка и рассчитанной фактической координатой
теряется. Для восстановления этой связи инкрементальные
датчики положения имеют референтные метки. При пересечении
референтной метки система управления получает сигнал,
обозначающий точку привязки станка. Таким образом
MANUALplus может восстановить связь фактического положения
и актуального положения оси. В случае датчиков линейных
перемещений с кодированными точками привязки необходимо
переместить ось максимум на 20 мм, для угловых датчиков -
максимум на 20°.
При инкрементальных датчиках положения без референтных
меток после отключения питания необходимо пересечь жесткие
референтные точки. Система знает расстояние между
референтными точками и нулевой точкой станка (рисунок справа
вниузу).
При наличии абсолютных датчиков положения после включения
абсолютное значение положения передается в систему
управления. Таким образом, сразу после включения станка без
перемещения его осей восстанавливается абсолютное
положение всех датчиков линейных перемещений.
Обозначение осей
Поперечный суппорт обозначается как ось X, а продольный как
ось Z.
Все отображаемые и введенные значения X рассматриваются как
диаметр.
Токарные станки с осью Y: ось Y расположена перпендикулярно
оси X и Z (прямоугольная система координат).
Для перемещений действует:
 перемещения в + направлении идут от заготовки
 перемещения в – направлении направлены к заготовке
X (Z,Y)
X
MP
Zref
Xref
M
M
Z– Z+
Y+
X–
X+
