Графическое моделирование
6.3
Виды
3D-вид
Пункт меню "3D-вид" отображает деталь в
перспективе.
С помощью пункта меню "3D-вид" можно представить деталь,
вспомогательный контур или готовую деталь в виде объемной
модели. Если в программе находятся вспомогательные контуры,
то они отображаются при многократном нажатии на Softkey
"Вспомогательный контур". Вид "Заготовка" показывает заданную
заготовку или заготовку после соответствующей обработки.
С помощью функции меню можно вращать график вокруг оси X,Y
или Z. Нажатие на Softkey "Вид в преспективе" возвращает график
в исходный вид.

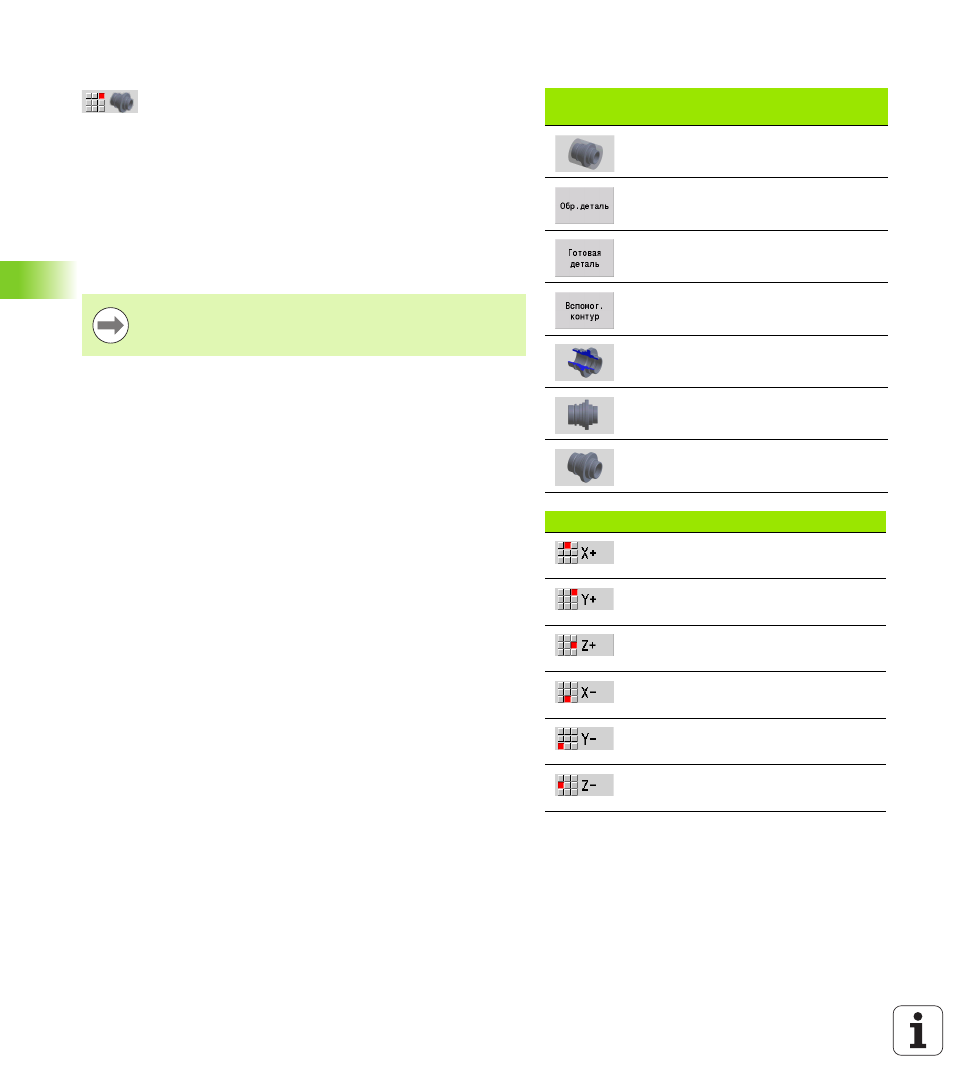

Клавиши Softkey для дополнительных
функций
Отображать заготовку
прозрачной.
Отображать заготовку.
Отображать готовую деталь.
Отображать вспомогательный
контур.
Выбрать изображение
резания.
Выбрать вид спереди.
Выберать вид в перспективе.
Пункты меню "3D-вид"
Вращать график в положительном
направлении оси X.
Вращать график в положительном
направлении оси Y.
Вращать график в положительном
направлении оси Z.
Вращать график в отрицательном
направлении оси X.
Вращать график в отрицательном
направлении оси Y.
Вращать график в отрицательном
направлении оси Z.
Клавиши Softkey "Заготовка", "Вспомогательный
контур" и "Готовая деталь" отображаются в
зависимости от содержания программы.
