ICP-программирование
5.5
Из
менение
ICP-
ко
нт
уров

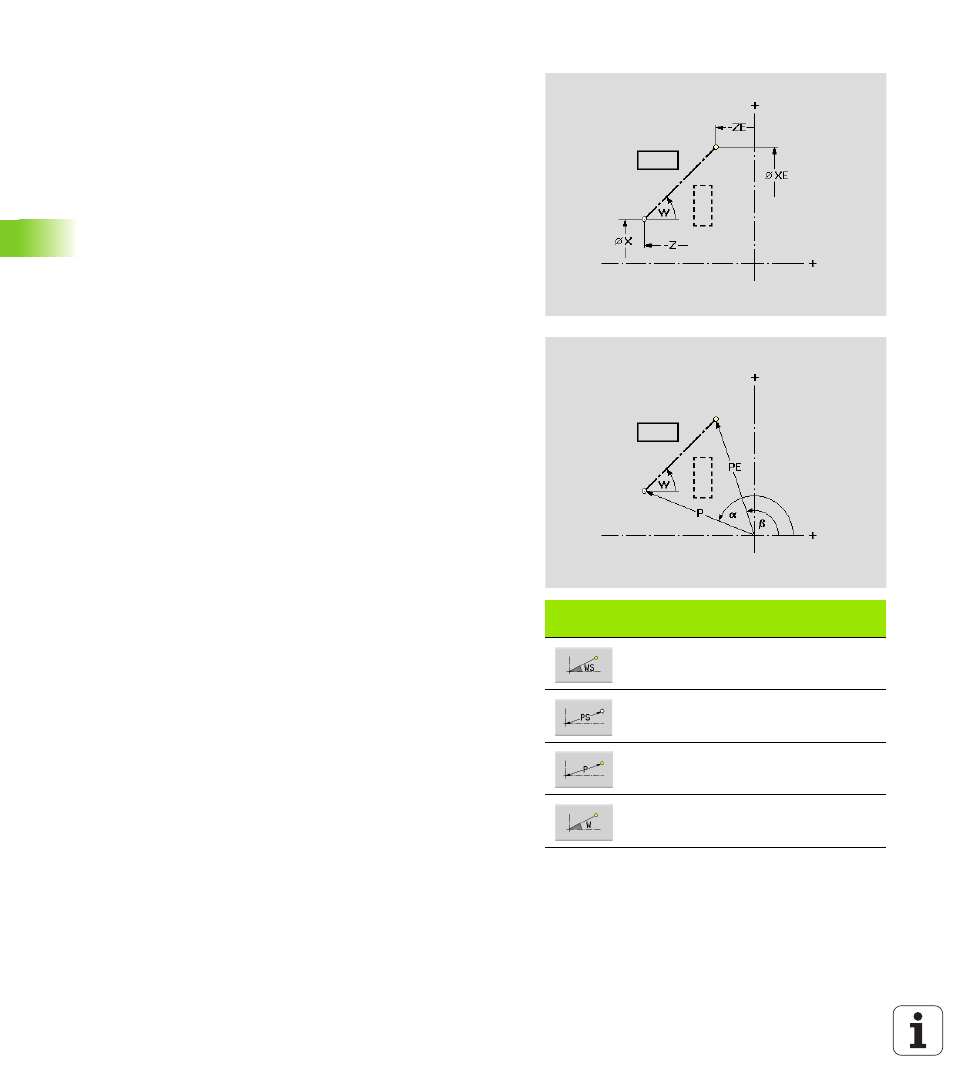

Трансформации – зеркальное отображение
Эта функция отображает контур симметрично. Положение оси
симметрии определяется через стартовую и конечную точки или
через стартовую точку и угол.
Клавиши Softkey для размеров в полярных
координатах
Размеры начальной точки в
полярных координатах: Угол
Размеры начальной точки в
полярных координатах: Радиус
Размеры конечной точки в
полярных координатах: Угол
Размеры конечной точки в
полярных координатах: Радиус
Параметр
XS
Стартовая точка в декартовых координатах
ZS
Стартовая точка в декартовых координатах
X
Конечная точка в декартовых координатах
Z
Конечная точка в декартовых координатах
A
Угол поворота
WS
Стартовая точка в полярных координатах
PS
Стартовая точка в полярных координатах
W
Конечная точка в полярных координатах
P
Конечная точка в полярных координатах
H
Оригинально (только для контуров оси C):
1: Копирование: оригинальный контур остается на
месте
0: Удаление: оригинальный контур удаляется
Ид. номер Название контура (только для контуров оси C)
