496 Графическое моделирование
6.3
Виды
6.3 Виды

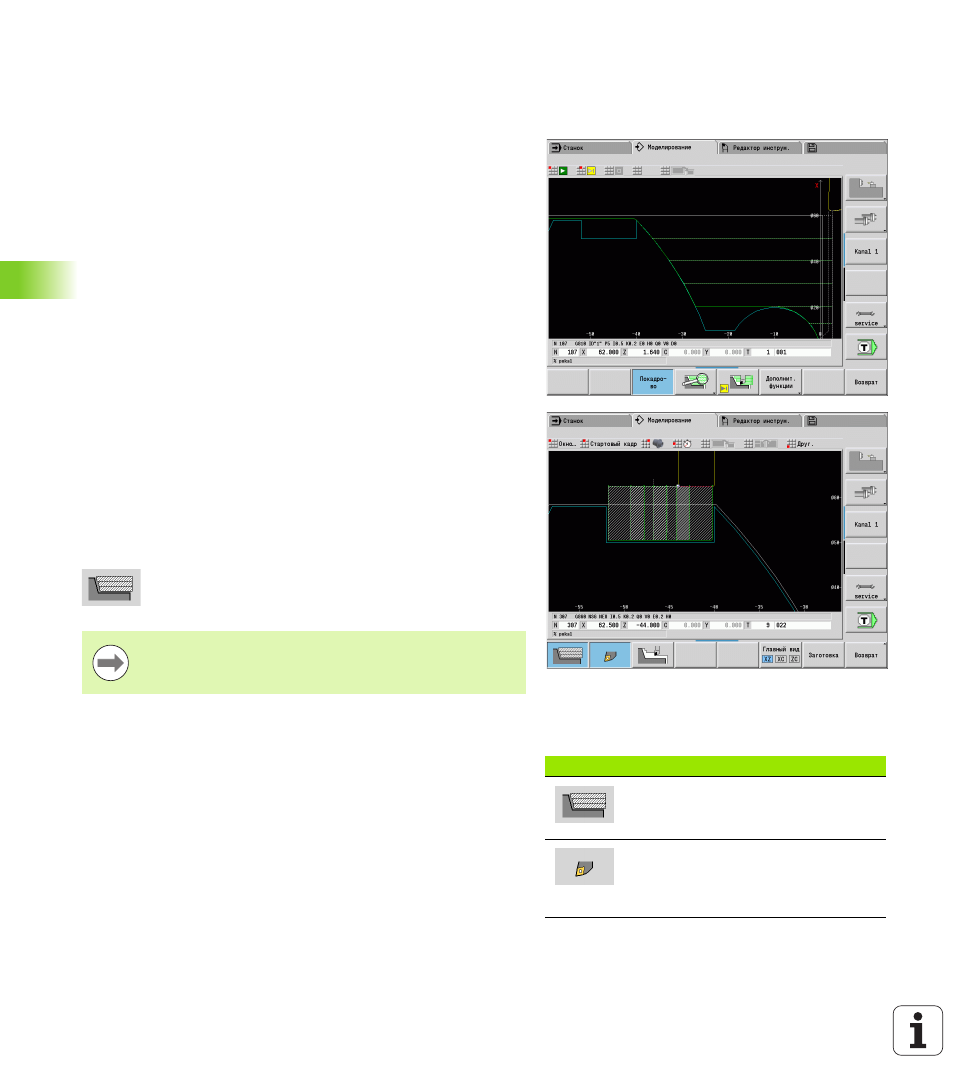

Отображение пути
Пути ускоренного хода изображаются белой пунктирной линией.
Пути подачи изображаются в зависимости от настройки Softkey в
виде линии или в виде "дорожки резания":
 Отображение линии: линия представляет собой путь
теоретической вершины режущей кромки. Изображение линий
позволяет быстро просматривать распределения проходов.
Однако для точного контроля контура это не столь эффективно,
так как путь теоретической вершины режущей кромки не
соответствует контуру заготовки. В ЧПУ такая "фальсификация"
компенсируется коррекцией радиуса режущей кромки.
 Отображение дорожки резания: функция моделирования
изображает поверхность, пересекаемую "режущей частью"
инструмента, в виде заштрихованной поверхности. Это значит,
что оператор видит обрезанный участок с учетом точной
геометрии режущей кромки (радиуса кромки, ширины кромки,
положения кромки и т.д.). В режиме моделирования оператор
может контролировать, останавливается ли материал,
нарушается ли контур и становятся ли перекрытия слишком
большими. Отображение дорожек резания особенно
необходимо при операциях прорезания/сверления и при
обработке наклонных поверхностей, так как здесь форма
инструмента играет решающую роль для получения
надлежащего результата.
Активация отображения дорожек резания:
 При активированной Softkey пути перемещения
отображаются как "Дорожка резания".
Представление инструмента
С помощью Softkey настраивается объект изображения - режущая
кромка инструмента или "Световая точка" (см. таблицу справа):
 Режущая кромка инструмента изображается с правильными
углами и радиусом кромки - так, как это определено в базе
данных инструмента.
 Световая точка: в текущей запрограммированной позиции
изображается белый квадрат (Световая точка). Световая точка
изображается в позиции виртуального угла режущей кромки.
Скорость моделирования регулируется с помощью
параметра пользователя "Моделирование/Общие
настройки/Запаздывание пути".
Softkey для дополнительных функций
Осуществляется переключение с
линейной графики на графику
дорожек и обратно.
Осуществляется переключение с
отображения в виде световых точек
на отображение режущих кромок и
обратно.
