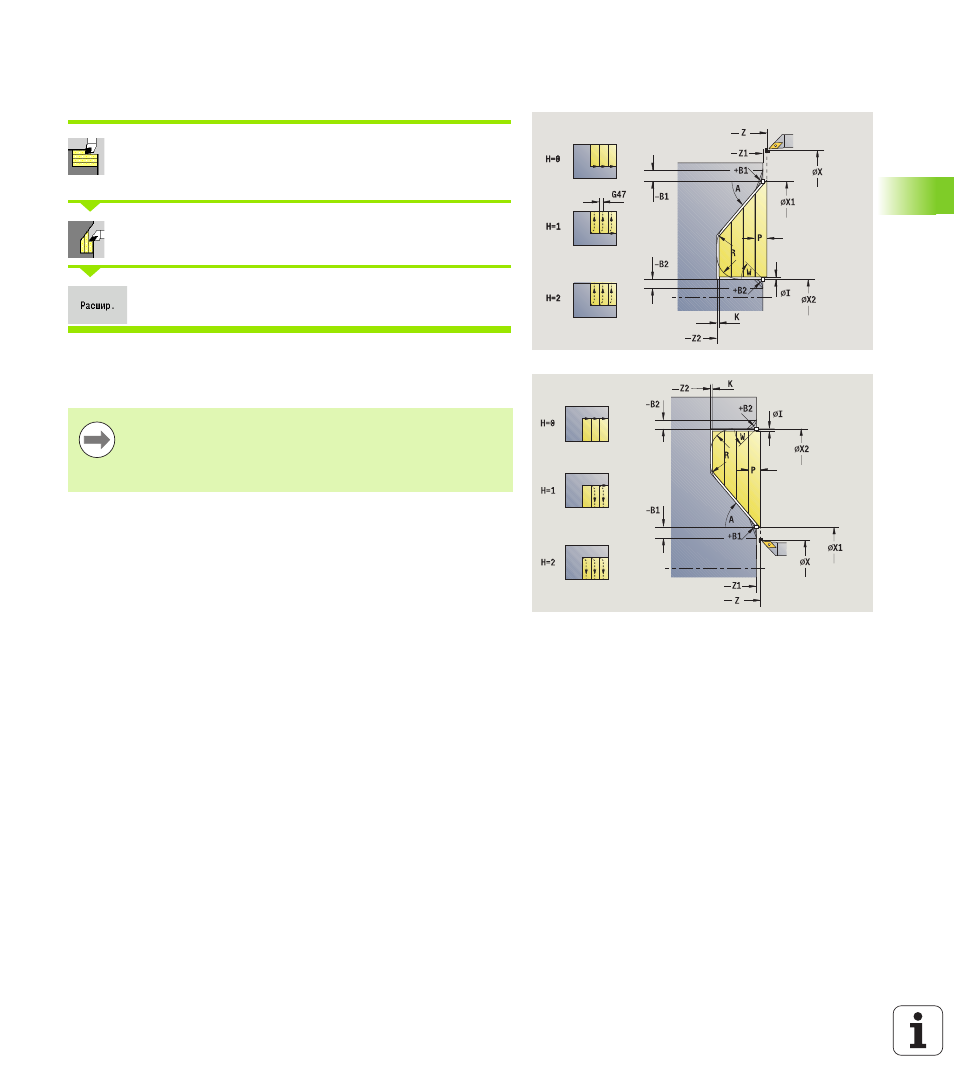

Снятие стружки, поперечное врезание –
Расширенный режим
Выберите Циклы обработки резанием продольные/
поперечные
Выберите Врезание поперечное
Активируйте клавишу Softkey Расширенный
Цикл производит черновую обработку описанной через
начальную точку контура, конечную точку контура и угол
врезания области с учетом припусков.
Инструмент врезается под максимально возможным
углом, остаточный материал оставляется.
Чем больше наклон погружения инструмента, тем
больше уменьшение подачи (максимально 50%).
Параметры цикла
X, Z
Начальная точка
X1, Z1
Начальная точка контура
X2, Z2
Конечная точка контура
P
Глубина врезания: максимальная глубина врезания
H
Сглаживание контура
0: с каждым проходом
1: с последним проходом
2: без сглаживания контура
I, K
Припуск X, Z
R
Скругление
A
Угол врезания (диапазон: 0° <= A < 90°; по
умолчанию: 0°)
W
Конечный угол – наклон в конце контура
(диапазон: 0° <= W < 90°)
G14
Точка смены инструмента (смотри страница 134)
T
Номер места револьверной головки
Ид. номер Идентификационный номер (ID) инструмента
S
Частота вращения/Скорость резания
F
Подача на оборот
BP
Длительность паузы: промежуток времени для
прерывания движения. Благодаря прерванной
подаче ломается стружка.
