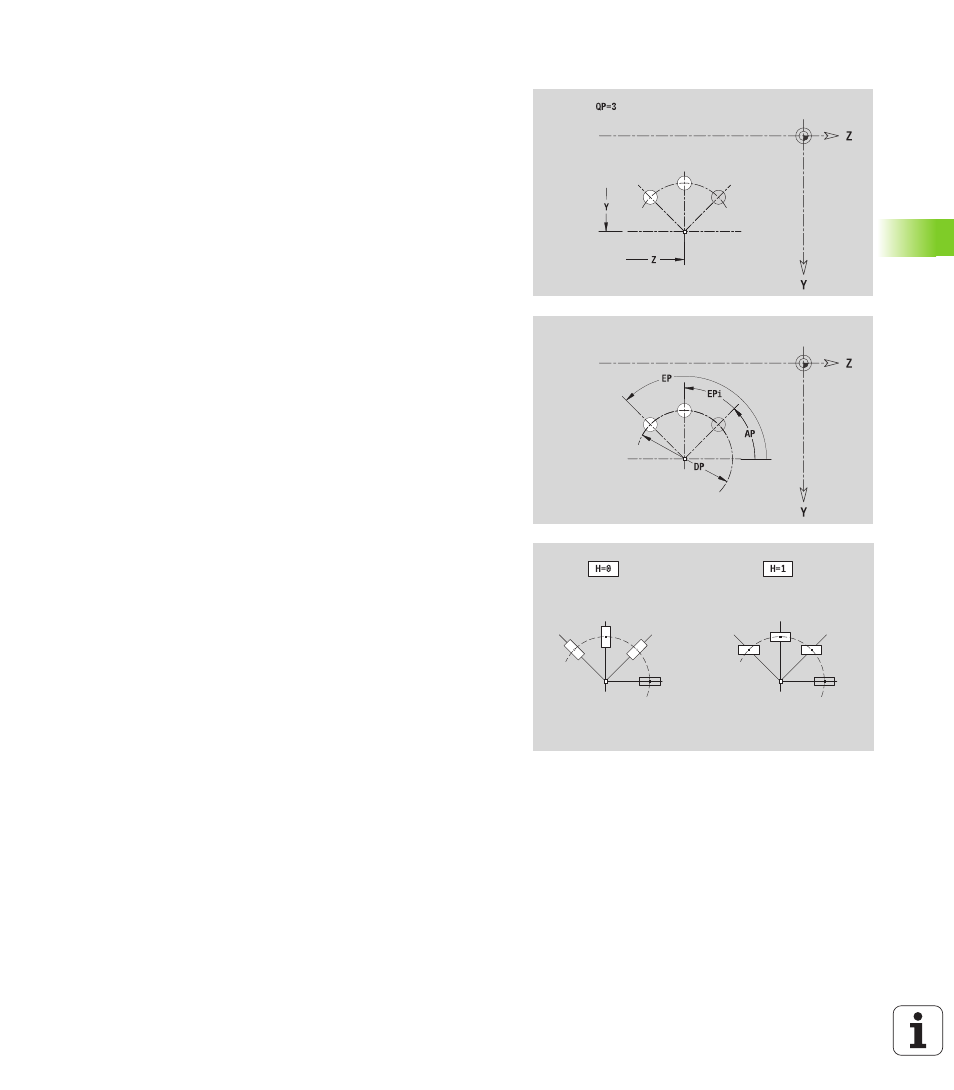

Круговой шаблон YZ-плоскости
Эталонный диаметр XR можно определить с помощью функции
"Выбор опорной плоскости"(смотри страница 431).
ICP генерирует:
Идентификатор раздела MANTEL_Y с параметрами "эталонный
диаметр" и "угол шпинделя". При вложенных контурах
идентификатор раздела отпадает.
G308 с параметрами "Имя контура" и "Глубина фрезерования"
или "Глубина сверления"(–1*BT).
G482 с параметрами шаблона.
G-функция и параметры фигуры/отверстия.
G309.
Исходные данные YZ-плоскости
Ид. номер Имя контура
PT
Глубина фрезерования
C
Угол шпинделя
XR
Диаметр привязки
Параметры шаблона
Y, Z
Центр шаблона
QP
Количество точек шаблона
DR
Направление вращения (по умолчанию: 0)
DR=0, без EP: отверстия на всей окружности
DR=0, с EP: деление на более длинной дуге
окружности
DR=0, с EPi: знак перед EPi определяет
направление (EPi<0: по часовой стрелке)
DR=1, с EP: по часовой стрелке
DR=1, с EPi: по часовой стрелке (знак перед EPi не
имеет значения)
DR=2, с EP: против часовой стрелки
DR=2, с EPi: против часовой стрелке (знак перед
EPi не имеет значения)
DP
Диаметр шаблона
AP
Стартовый угол (по умолчанию: 0°)
EP
Конечный угол (значение не введено:
распределение элементов шаблона по окружности
360°)
EPi
Угол между двумя фигурами
H
Положение элемента
0: нормальное – фигуры поворачиваются
относительно центра окружности (вращение)
1: оригинальное – положение фигур не меняется
относительно системы координат (параллельный
перенос)
Параметры выбранной фигуры/отверстия
