286 программирование циклов
4.6
Цик
л
ы
резьбы
и
выт
о
чки

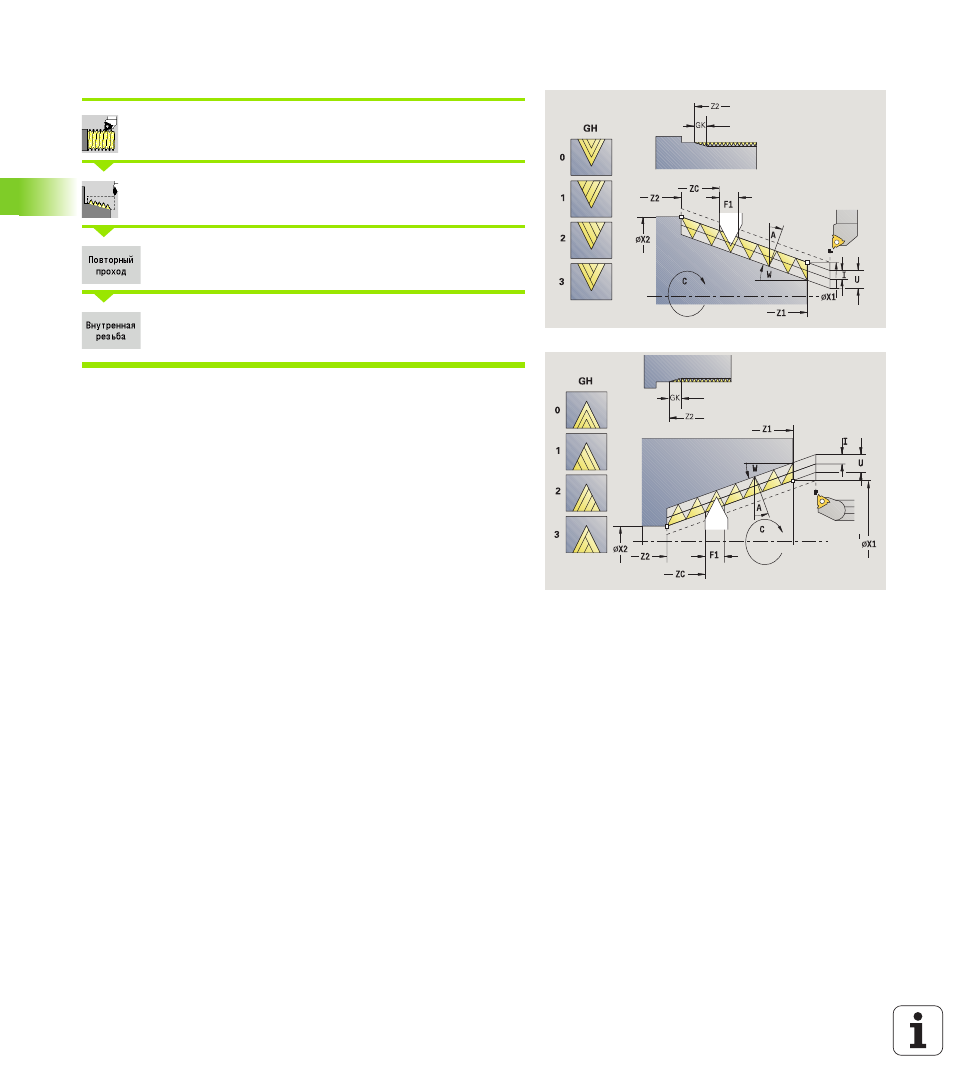

Калибровка конусной резьбы
Выберите Нарезание резьбы
Выберите конусную резьбу
Активируйте клавишу Softkey Калибровка
 Вкл: внутренняя резьба
 Выкл: наружная резьба
Этот опциональный цикл калибрует одноходовую или
многоходовую конусную наружную или внутреннюю резьбу. Так
как заготовка уже освобождена, MANUALplus необходимо знать
точное положение резьбы. Для этого установите вершину
режущей кромки инструмента резьбы посредине хода резьбы и
скопируйте эти позиции в параметры измеренного угла и
измеренной позиции (Softkey Перенос позиции). Цикл
рассчитывает из этих величин угол шпинделя в стартовой точке.
Эта функция доступна в режиме ручного управления.
Параметры цикла
X1, Z1
Стартовая точка резьбы
X2, Z2 Конечная точка резьбы
F1 Шаг резьбы (= подача)
D Число витков
U Глубина резьбы – нет ввода:
 Наружная резьба: U=0.6134*F1
 Внутренняя резьба: U=–0.5413*F1
I Максимальное врезание
 I<U: первый проход с "I" – каждый следующий
проход: уменьшение глубины прохода
 I=U: один проход
 Нет ввода: рассчитывается из U и F1
W Угол конуса (диапазон: –60° < A < 60°)
GK Длина выхода
C Измеренный угол
ZC Измеренная позиция
A Угол врезания (диапазон: –60° < A < 60°; по
умолчанию: 30°)
 A<0: врезание от левой боковой поверхности
 A>0: врезание от правой боковой поверхности
