3.8
УНИВЕР
С
А
ЛЬНОЕ
Г
Л
УБОК
ОЕ
СВЕР
ЛЕНИЕ
(
цик
л
205, DIN/ISO: G205)
Параметры цикла
U
Безопасное расстояние Q200 (в инкрементах):
расстояние от вершины инструмента до
поверхности заготовки. Диапазон ввода от 0 до
99999,9999 или через PREDEF
U
Глубина Q201 (в инкрементах): расстояние от
поверхности заготовки до дна отверстия (вершина
конуса отверстия). Диапазон ввода от -99999,9999
до 99999,9999
U
Подача на врезание Q206: скорость передвижения
инструмента при сверлении в мм/мин. Диапазон
ввода от 0 до 99999,999 либо через FAUTO, FU
U
Глубина врезания Q202 (в инкрементах): величина,
на которую каждый раз врезается инструмент.
Диапазон ввода от 0 до 99999,9999. Параметр
"Глубина" не обязательно должен быть кратен
параметру "Глубина врезания". Система ЧПУ
производит перемещение на глубину за один
рабочий ход, если:
параметры "Глубина врезания" и "Глубина"
равны
значение параметра "Глубина врезания"
больше значения параметра "Глубина"
U
Коорд. поверхности заготовки Q203 (абсолютная):
координата поверхности заготовки. Диапазон
ввода -от 99999,9999 до 99999,9999
U
2-е безопасное расстояние Q204 (в инкрементах):
координата оси шпинделя, при которой
столкновение инструмента и заготовки (зажимного
писпособления) невозможно. Диапазон ввода от 0
до 99999,9999 или через PREDEF
U
Количество снимаемого материала Q212 (в
инкрементах): значение, на которое система ЧПУ
уменьшает глубину подвода Q202 после каждого
подвода. Дипазон ввода от 0 до 99999,9999
U
Минимальная глубина врезания Q205 (в
инкрементах): если введено количество
снимаемого материала, ЧПУ ограничивает
врезание на заданное в Q205 значение. Диапазон
ввода от 0 до 99999,9999
U
Расстояние опережения вверху Q258 (в
инкрементах): безопасное расстояние для
позиционирования на ускоренном ходу, когда
система ЧПУ возвращает инструмент после
вывода из отверстия на действующую глубину
врезания; значение при первом врезании.
Диапазон ввода от 0 до 99999,9999
U
Расстояние опережения внизу Q259 (в
инкрементах): безопасное расстояние для
позиционирования на ускоренном подаче, когда
ЧПУ возвращает инструмент после вывода из
отверстия на действующую глубину врезания;
значение при первом врезании. Диапаон ввода от
0 до 99999,9999

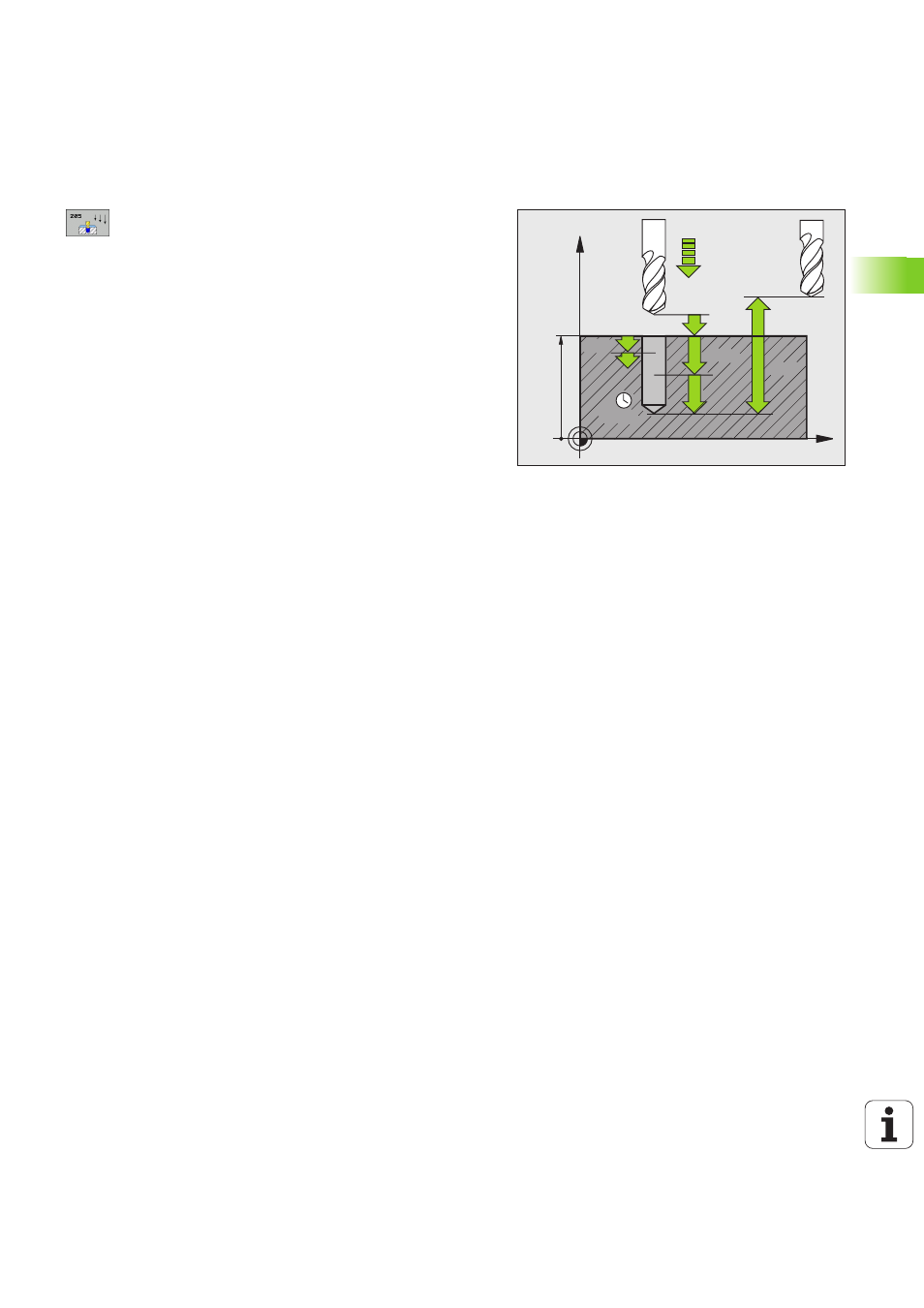

X
Z
Q200
Q201
Q206
Q202
Q203
Q204
Q211
Q257
