Ход цикла – Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-05) Cycle programming
Страница 362
362
Циклы измерительного щупа: автоматическое определение базовых точек
15.8
БА
З
О
В
А
Я
Т
ОЧКА
НАР
УЖНЫЙ
УГ
О
Л
(
цик
л
414, DIN/ISO: G414)
15.8 БАЗОВАЯ ТОЧКА НАРУЖНЫЙ
УГОЛ (цикл 414, DIN/ISO: G414)
Ход цикла

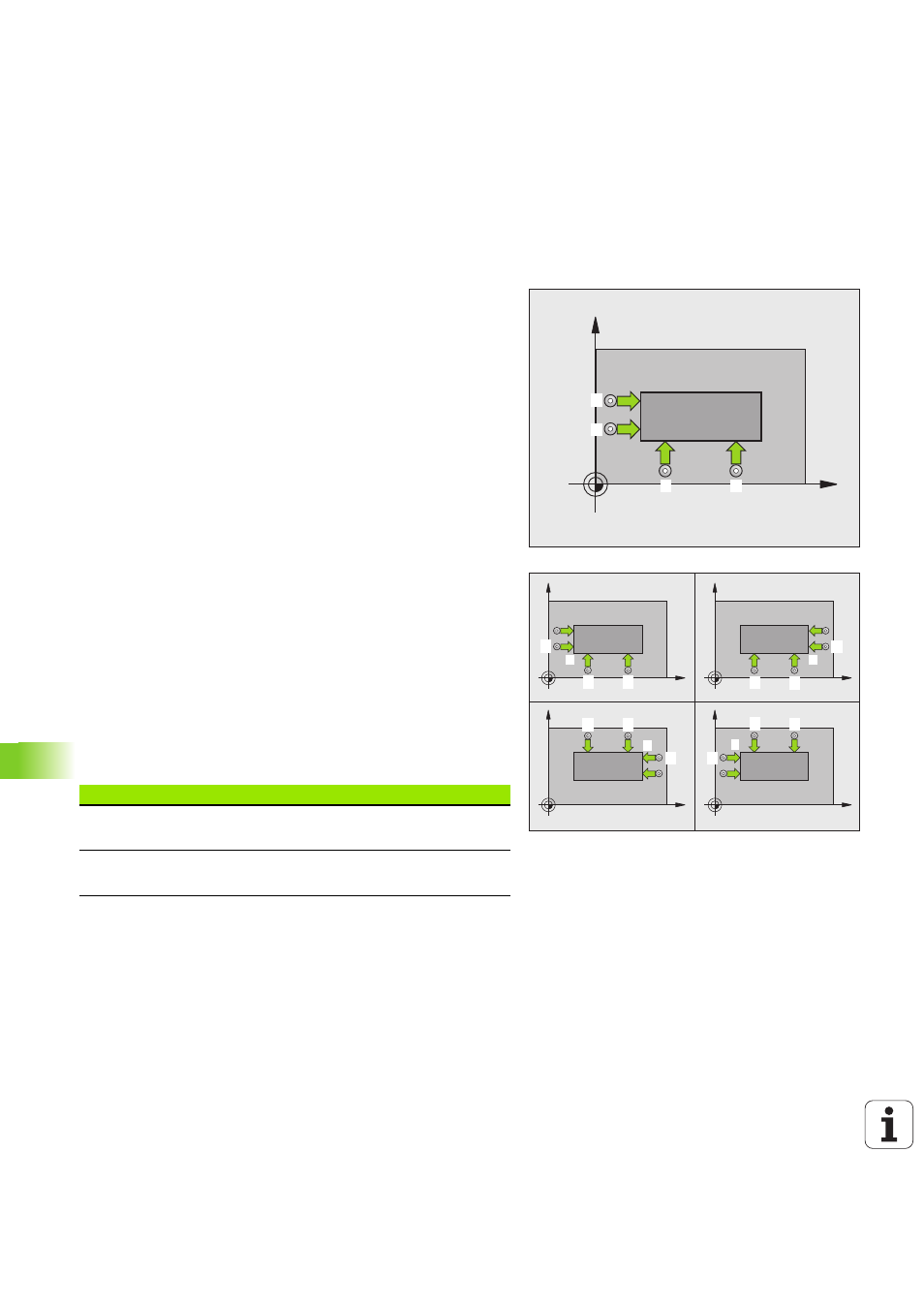

Цикл измерительного щупа 414 определяет точку пересечения
двух прямых и задает ее в качестве базовой точки. Альтернативно
система ЧПУ может записывать эту точку пересечения в таблицу
нулевых точек или в таблицу прдустановок.
1 ЧПУ позиционирует измерительный щуп ускоренной подачей
(значение из MP6150 или MP6361) по алгоритму
позиционироания (смотри „Отработка циклов измерительного
щупа” на странице 312) в первую точку измерения
1
(см.
рисунок справа вверху). При этом ЧПУ смещает щуп на
безопасный. интервал против соответствующего напраления
перемещения
2 Затем щуп перемещается на заданную высоту измерения и
производит первую операцию измерения с измерительнй
подачей (MP6120 или MP6360). ЧПУ определяет направление
измерения автоматически в зависимости .от
запрограммирванной 3-й точки измерения
3 После этого щуп перемещается к следующей точке измерения
2
и выполняет второе измерение.
4 ЧПУ перемещает измерительный щуп в точку измерения
3
, а
затем в точку измерения
4
и выполняет третий и,
соответственно, четвертый замер.
5 Затем ЧПУ позиционирует щуп обратно на безопасную
высоту, обрабатывает определенную базовую точку в
зависимости от параметров цикла Q303 и Q305 .(смотри
„Сохранение рассчитанной базовой точки в памяти” на
странице 338) и сохраняет фактическое значение в
параметрах Q
6 При необходимости ЧПУ затем отдельным замером
определяет также базовую точку по оси измерительного щупа
X
Y
1
2
4
3
X
Y
X
Y
X
Y
X
Y
A
B
C
D
1
2
3
2
1
3
1
2
3
2
1
3
Номер параметра
Значение
Q151
Фактическое значение Угол Главная
ось
Q152
Фактическое значение Угол
Вспомогательная ось
