HEIDENHAIN iTNC 530
257
10.5
ФРЕЗЕР
ОВ
АНИЕ
ПЛОСКОС
Т
ЕЙ
(
цик
л
232, DIN/ISO: G232)
Обращайте внимание при
программировании!

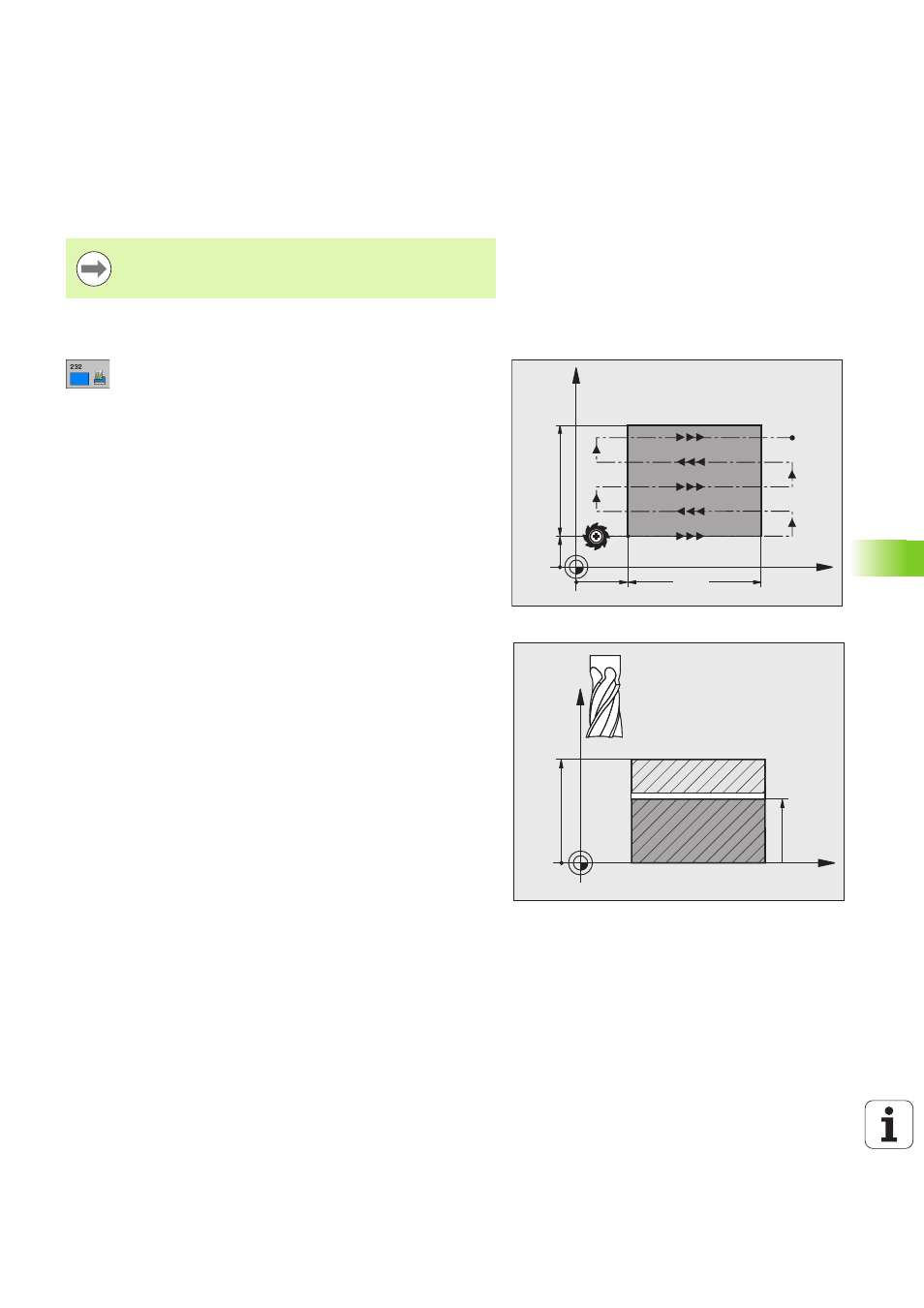

Параметры цикла
U
Стратегия обработки (0/1/2) Q389: определить, как
ЧПУ должно обрабатывать поверхность:
0: обработка в виде меандра, боковое врезание в
подаче Позиционирование за пределами
обрабатываемой поверхости
1: обработка в виде меандра, боковое врезание с
подачей Фрезерование в пределах
обрабатываемой поверхности
2: построчечная обработка, обратный ход и
боковое врезание с подачей Позиционирование
U
Исходная точка по 1-ой оси Q225 (абсолютная):
координата начальное точки обрабатываемой
поверхности по главной оси плоскости обработк
Диапазон ввода от -99999,9999 до 99999,9999
U
Исходная точка по 2-ой оси Q226 (абсолютная):
координата начальной точки обрабатываемой
поверхности по вспомогательной оси плоскости
бработки Диапазон ввода от -99999,9999 до
99999,9999
U
Исходная точка по 3-й оси Q227 (абсолютная):
координата поверхности заготовки, по которой
рассчитываются подачи на врезание. Диапазон
ввода от -99999,9999 до 99999,9999
U
Конечная точка по 3-й оси Q386 (абсолютная):
координата по оси шпинделя, до которой должно
производится плоское фрезерование поверхноти.
Диапазон ввода от -99999,9999 до 99999,9999
U
Длина 1-й стороны Q218 (в приращениях): длина
обрабатываемой поверхности по главной оси
плоскости обработки Помимо знака числ Вы
можете задать направление первой траектории
фрезерования относительно начальной точки по
1-ой оси. Диапазон ввода от -99999,9999 до
99999,9999
U
Длина 2-й стороны Q219 (в приращениях): длина
обрабатываемой поверхности по
вспомогательной оси плоскости обработки
Помимо знака числа можно задать направление
первой поперечной подачи на врезание
относительно исходной точки по 2-ой оси.
Диапазон ввода от -99999,9999 до 99999,9999
2-й безопасный интервал Q204 следует
установливать так, чтобы исключить столкновение с
заготовкой или зажимными приспособлениями.
X
Y
Q226
Q225
Q21
9
Q218
X
Z
Q227
Q386
