Страница 398: Ход цикла учитывайте при программировании
398
Циклы измерительных щупов: автоматический контроль детали
16.4
ИЗМЕРЕНИЕ
УГ
ЛА
(
цик
л
420, DIN/ISO: G420)
16.4 ИЗМЕРЕНИЕ УГЛА (цикл 420,
DIN/ISO: G420)

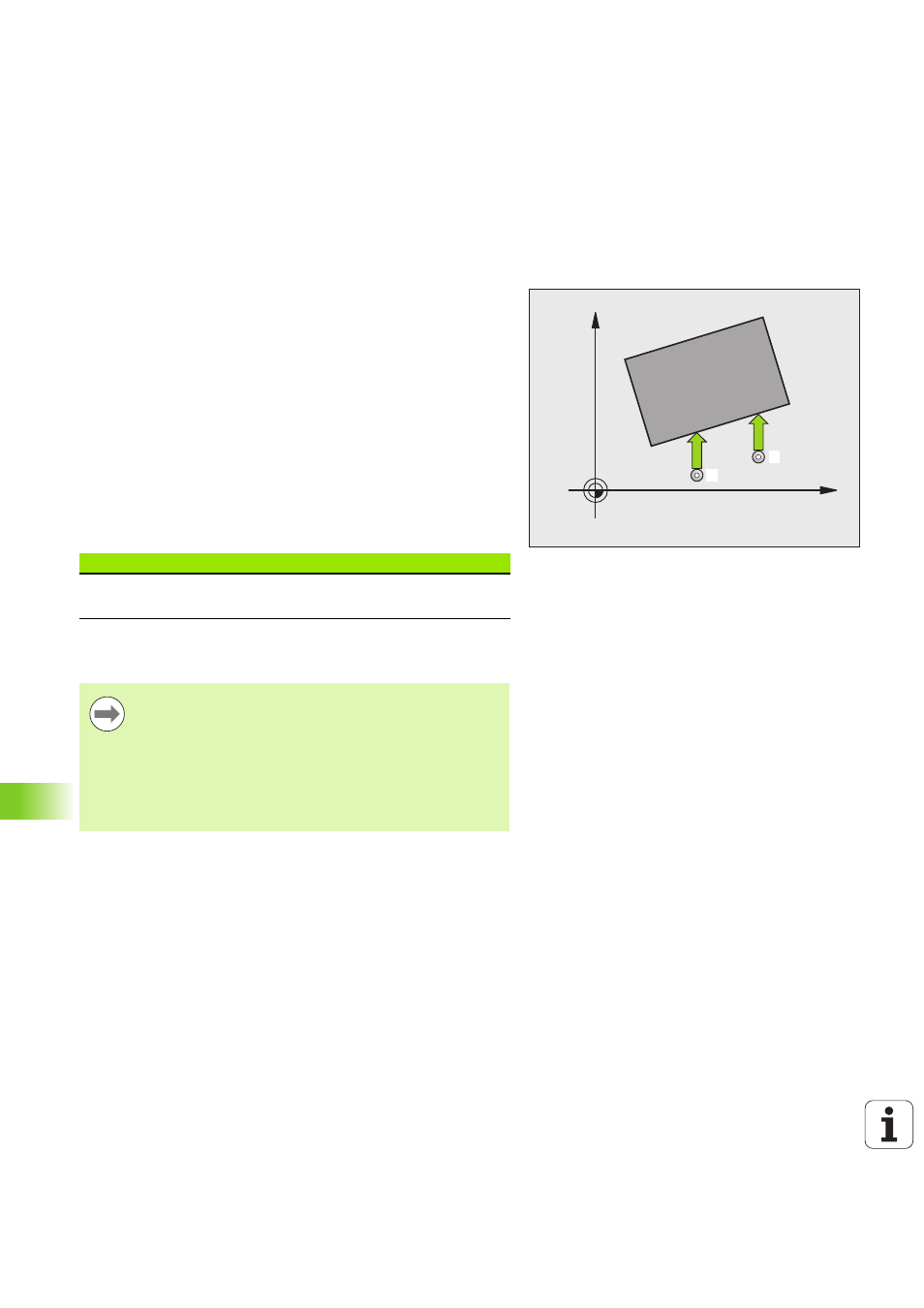

Ход цикла
Цикл измерительного щупа 420 определяет угол, образуемый
произвольной прямой с главной осью плоскости обраотки.
1 ЧПУ позиционирует щуп на ускоренной подаче (значение из
MP6150 или MP6361) по алгоритму позиционирования (смотри
„Отработка циклов измерительного щупа” на странице 312) в
запрограммированную точку измерения
1
. При этом ЧПУ
отводит измерительный щуп на безопасный интервал против
заданного направления перемещения.
2 Затем щуп перемещается на заданную высоту измерения и
производит первый замер с измерительной подачей (MP6120
или MP6360)
3 Затем щуп перемещается в следующую точку измерения
2
и
выполняет второй замер.
4 Система ЧПУ позиционирует щуп обратно на безопасную
высоту и созраняет полученный угол в Q-параметрах.
Учитывайте при программировании!
X
Y
1
2
Номер параметра
Значение
Q150
Измеренный угол относительно
главной оси плоскости обработки
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительнго щупа.
Если ось щупа определяется как ось измерений , то
выберите Q263 равнымQ265когда угол должен
измеряться в направлении оси А; выберите Q263 не
равно Q265, если угол должен быть измерен в
направлении оси В.
