414
Циклы измерительных щупов: автоматический контроль детали
16.8
ИЗМЕРЕНИЕ
НАР
У
ЖНОГ
О
ПР
ЯМО
У
ГО
ЛЬНИКА
(
цик
л
424, DIN/ISO:
G424)
Учитывайте при программировании!
Параметры цикла
U
Центр по 1-ой оси Q273 (абсолютно): центр цапфы
по главной оси плоскости обработки. Диапазон
ввода от -99999,9999 до 99999,9999
U
Центр по 2-ой оси Q274 (абсолютно): центр цапфы
по вспомогательной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
Длина 1-й стороны Q282: длина цапфы
параллельно главной оси плоскости обработки.
Диапазон ввода от 0 до 99999,9999
U
Длина 2-й стороны Q283: длина цапфы
параллельно вспомогательной оси плоскости
обработки. Диапазон ввода от 0 до 99999,9999
U
Высота измерения по оси щупа Q261
(абсолютная): координата центра сферы (=точки
контакта) по оси измерительного щупа, на
которой должно производиться измерение.
Диапазон ввода от -99999,9999 до 99999,9999
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительнго щупа.

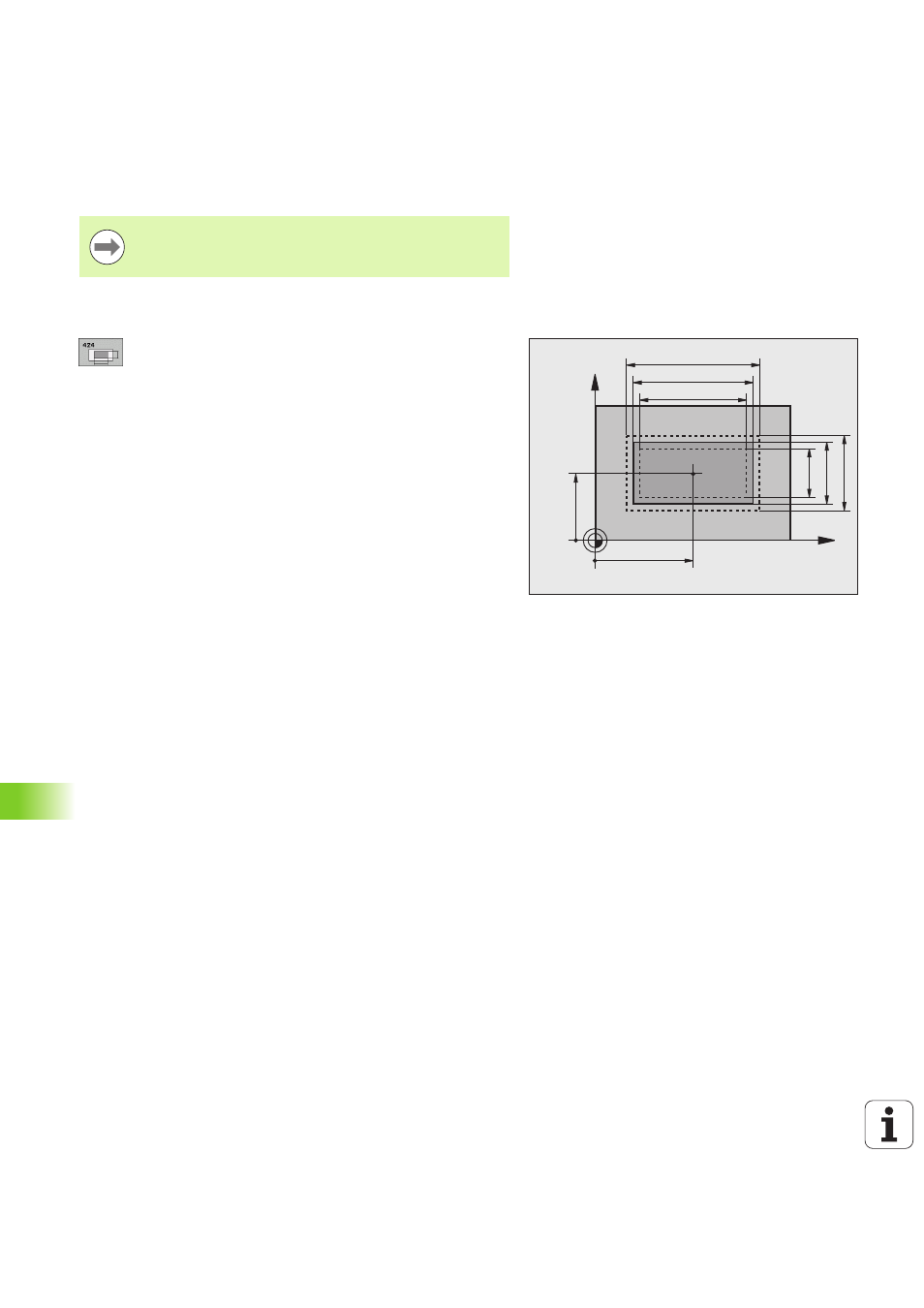

X
Y
Q287
Q285
Q274
±Q280
Q273
±Q279
Q283
Q286
Q282
Q284
