HEIDENHAIN iTNC 530 325
14.5
БА
З
О
В
Ы
Й
ПОВ
О
Р
О
Т
к
о
мпенсиров
ать
через
ос
ь
вращения
(
цик
л
403, DIN/ISO: G403)
14.5 БАЗОВЫЙ ПОВОРОТ
компенсировать через ось
вращения (цикл 403,
DIN/ISO: G403)

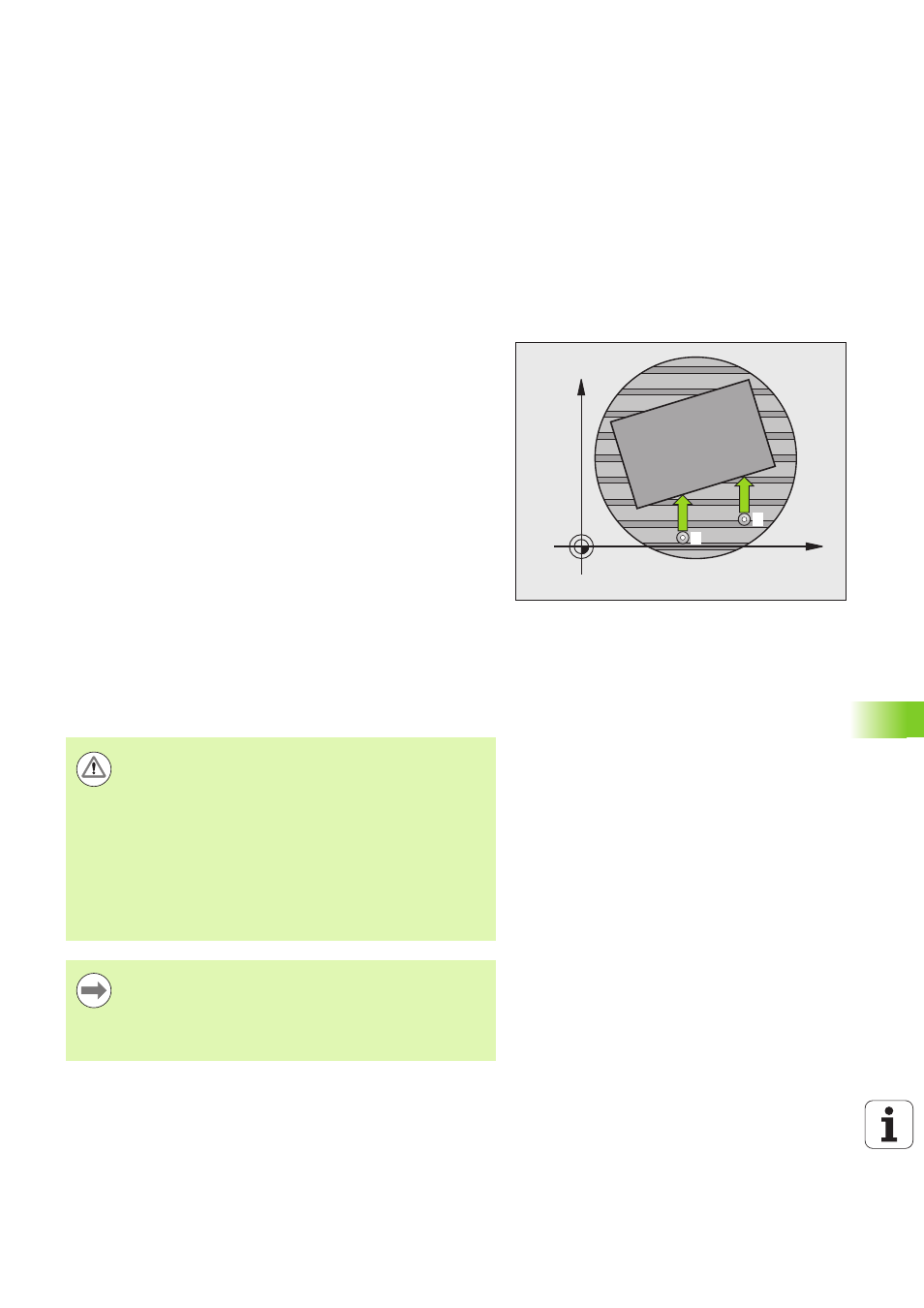

Ход цикла
Цикл измерительной системы 403 путем измерения двух точек,
которые должны лежать на одной прямой, определяе наклонное
положение детали. Определенный наклон система ЧПУ
компенсирует вращением оси A, B или C. При этом зажим детали
на круглом столе может быть любым.
1 ЧПУ позиционирует щуп на ускоренной подаче (значение из
MP6150 или MP6361) по алгоритму позиционирования (смотри
„Отработка циклов измерительного щупа” на странице 312) в
запрограммированную точку измерения 1 . При этом ЧПУ
отводит измерительный щуп на безопасный интервал против
заданного направления перемещения.
2 Затем щуп перемещается на заданную высоту измерения и
производит первый замер с измерительной подачей (MP6120
или MP6360)
3 Затем щуп перемещается в следующую точку измерения 2 и
выполняет второй замер.
4 Система ЧПУ позиционирует щуп обратно на безопасную
высоту и осуществляет базовый поворот на измеренную
величину. Опционально после выравнивания можно
установить индикацию в 0.
Учитывайте при программировании!
X
Y
1
2
Осторожно, опасность столкновения!
Цикл 403 можно применять только при активной
функции «Наклон плоскости обработки». Следите,
чтобы значение безопасной высоты было достаточно
большим, чтобы при завершающем позиционировании
оси вращения не произошло столкновение!
ЧПУ больше не проводит проверку допустимости в
отношении положений измерения и компенсирующей
оси. Поэтому при определенных условиях может
произойти компенсирующее перемещение со
смещением на 180°.
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительнго щупа.
ЧПУ сохраняет определенное значение угла также в
параметре Q150.
