HEIDENHAIN iTNC 530
45
2.1
Ра
б
о
та
с
цик
л
ами
обрабо
тки

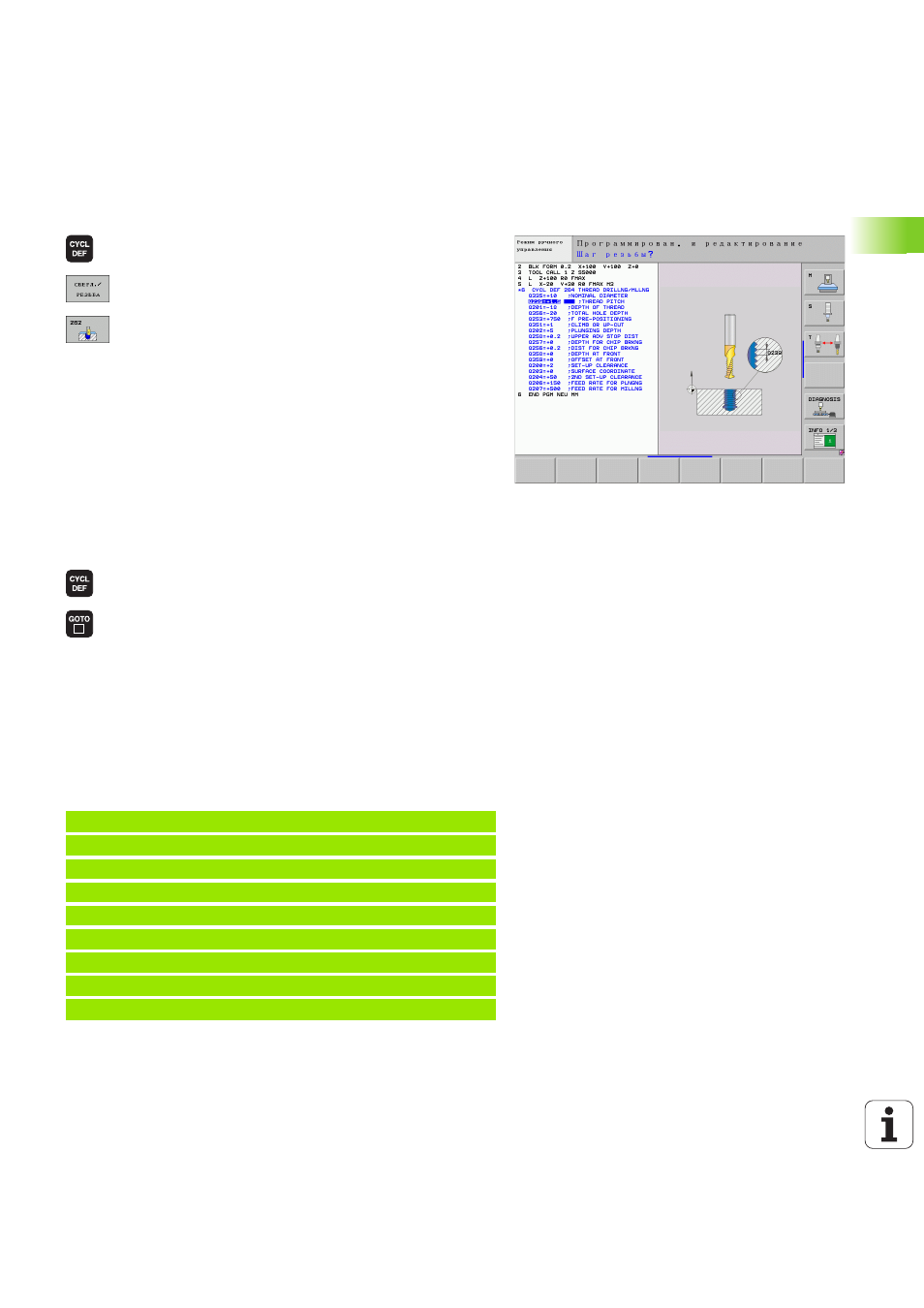

Определение цикла с помощью
перепрограммируемых клавиш
U
Панель Softkey показывает различные группы
циклов
U
Выберите группу циклов, например, циклы
сверления
U
Система ЧПУ откроет диалог и запросит все
необходимые значения; одновременно ЧПУ
отображает в правой част экрана график, в
котором вводимые параметры подсвечены ярким
светом.
U
Следует ввести все запрашиваемые системой
ЧПУ параметры, каждый раз подтверждая ввод
клавишей ENT
U
Система ЧПУ закончит диалог после того, как все
необходимые данные будут введены
Определение цикла при помощи функции
GOTO
U
Панель Softkey показывает различные группы
циклов
U
Система ЧПУ показывает в окне обзор циклов
U
Выберите с помощью клавиш со стрелками
желаемый цикл или
U
Выберите с помощью CTRL + клавиша со
стрелкой (перелистывание страниц) желаемый
цикл или
U
Введите номер цикла и подтвердите клавишей
ENT. Система ЧПУ откроет диалоговое окно
цикла, как было описано выше.
Примеры NC-кадров
7 CYCL DEF 200 СВЕРЛЕНИЕ
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q201=3
;ГЛУБИНА
Q206=150 ;ПОДАЧА ВРЕЗАНИЯ
Q202=5
;ГЛУБИНА ВРЕЗАНИЯ
Q210=0
;ВРЕМЯ ВЫДЕРЖКИ ВВЕРХУ
Q203=+0 ;КООРД. ПОВЕРХНОСТИ
Q204=50 ;2. БЕЗОП. РАССТОЯНИЕ
Q211=0.25 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ
