Параметры цикла – Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-05) Cycle programming
Страница 364
364
Циклы измерительного щупа: автоматическое определение базовых точек
15.8
БА
З
О
В
А
Я
Т
ОЧКА
НАР
УЖНЫЙ
УГ
О
Л
(
цик
л
414, DIN/ISO: G414)

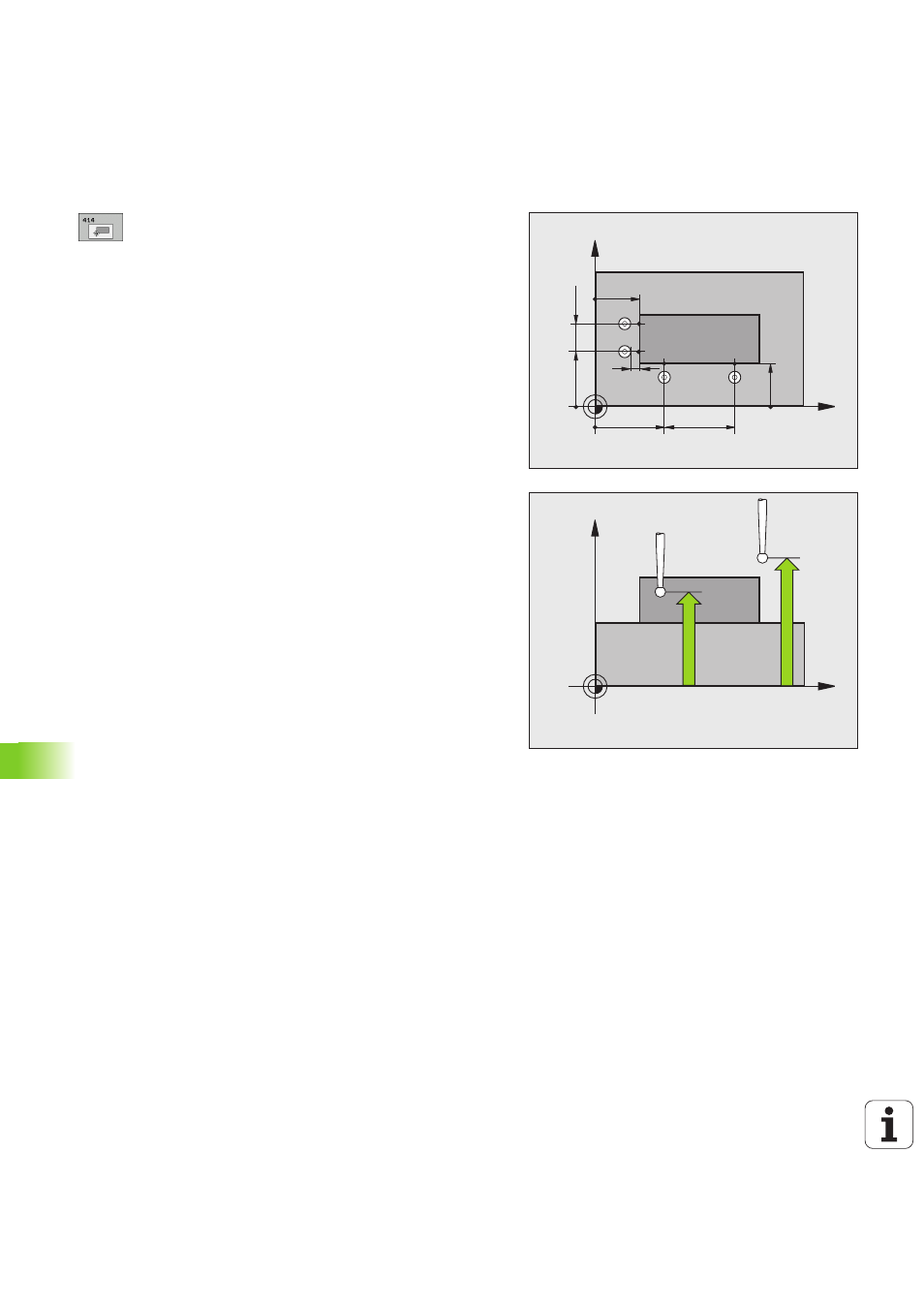

Параметры цикла
U
1-я измерительная точка 1-я ось Q263
(абсолютная): координата первой точки
измерения по главной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
1-я измерительная точка 2-я ось Q264
(абсолютная): координата первой точки
измерения по вспомогательной оси плоскости
обработки. Диапазон вода от -99999,9999 до
99999,9999
U
Расстояние 1-я ось Q326 (в приращениях):
расстояние между первой и второй точкой
измерения по главной оси плоскости обработки.
Диапазон ввода от 0 до 99999,9999
U
3-я измерительная точка 1-я ось Q296
(абсолютно): координата третьей точки
измерения по главной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
3-я измерительная точка 2-я ось Q297 (абсолютно):
координата третьей точки измерения по
вспомогательной оси плоскости обработки.
Диапазон вода от -99999,9999 до 99999,9999
U
Расстояние 2-я ось Q327 (в приращениях):
расстояние между третьей и четвертой точкой
измерения по вспомогательной оси плоскост
обработки. Диапазон ввода от 0 до 99999,9999
U
Высота измерения по оси щупа Q261
(абсолютная): координата центра сферы (=точки
контакта) по оси измерительного щупа, в которой
должно производиться измерение. Диапазон
ввода от -99999,9999 до 99999,9999
U
Безопасный интервал Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к MP6140. Диапазон ввода от
0 до 99999,9999 или через PREDEF
U
Безопасная высота Q260 (абсолютная): координата
по оси измерительной системы, на которой
столкновение между щупом и обрабатываемой
деталью (зажимным устройством) не может
произойти. Диапазон ввода от -99999,9999 до
99999,9999 или через PREDEF
X
Y
Q297
Q263
Q326
Q264
Q296
Q327
MP6140
+
Q320
X
Y
Q261
Q260
