15.10БАЗОВАЯ ТОЧКА ЦЕНТР
ОКРУЖНОСТИ ОТВЕРСТИЙ
(цикл 416, DIN/ISO: G416)
Ход цикла

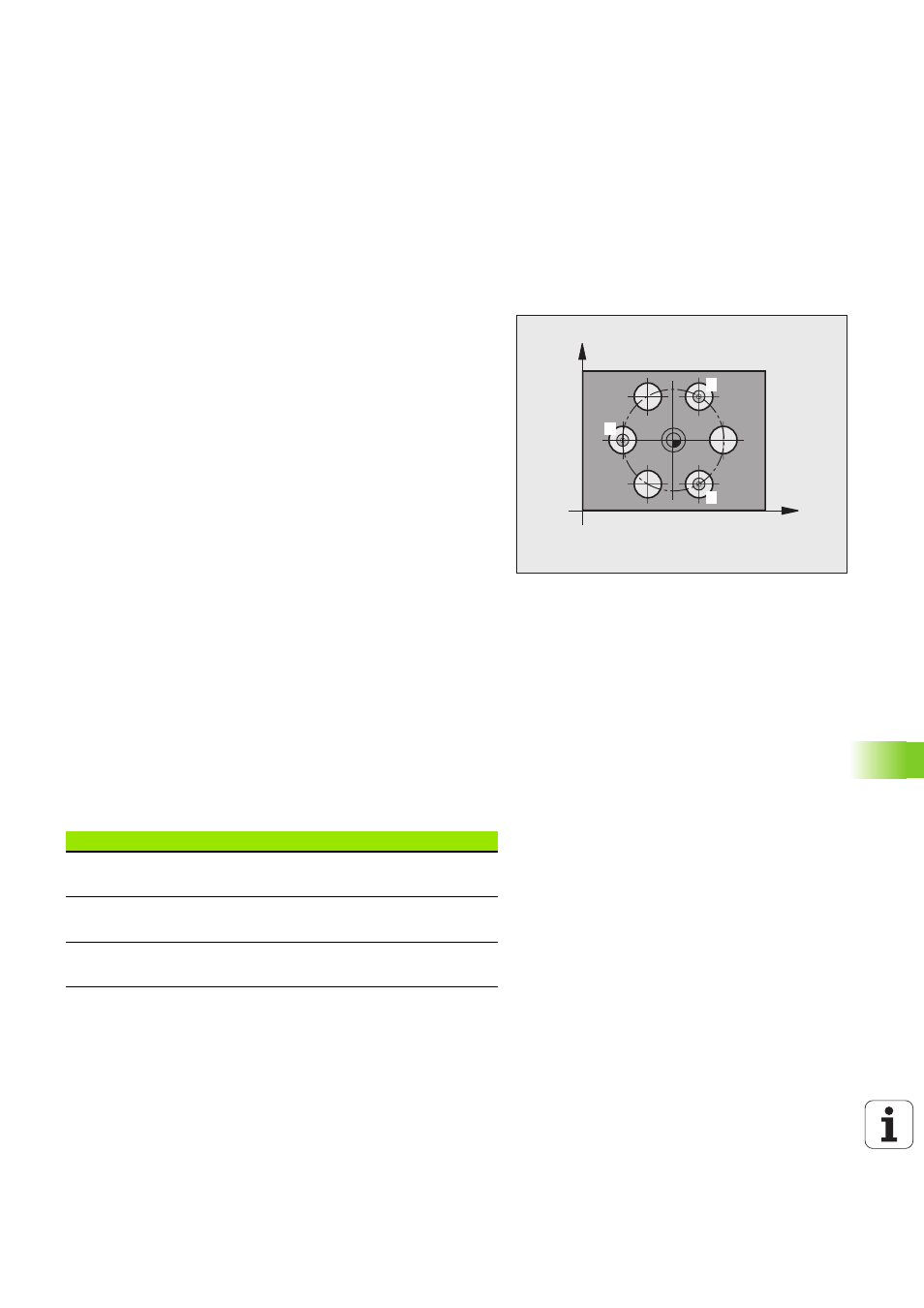

Цикл измерительного щупа 416 определяет центр окружности
отверстий путем измерения трех отверстий и задает его в
качестве базовой точки . На выбор система ЧПУ может
записывать этот центр в таблицу нулевых точек или в таблицу
предустановок.
1 ЧПУ позиционирует щуп на ускоренном ходе (значение из
MP6150 или MP6361) согласно алгоритму позиционирования
(смотри „Отработка циклов измерительного щупа” на странице
312) на введеный центр первого отверстия
1
2 Затем измерительный щуп перемещается на заданную высоту
измерения и посре.дством четырех замеров определяет центр
первого отверстия
3 После этого щуп возвращается на безопасную высоту и
позиционируется в заданный центр второго отверстия
2
.
4 Система ЧПУ перемещает измерительный щуп на заданную
высоту измерения. и путем четырех замеров определяет
центр второго отверстия
5 После этого щуп возвращается на безопасную высоту и.
позиционируется в заданный центр третьего отверстия
3
6 Система ЧПУ перемещает измерительный щуп на заданную
высоту измерения и. путем четырех замеров определяет
центр третьего отверстия
7 Затем ЧПУ позиционирует щуп обратно на безопасную
высоту, обрабатывает определенную базовую точку в
зависимости от параметров цикла Q303 и Q305 .(смотри
„Сохранение рассчитанной базовой точки в памяти” на
странице 338) и сохраняет фактическое значение в
параметрах Q
8 При необходимости ЧПУ затем отдельным замером
определяет также базовую точку по оси измерительного щупа
X
Y
1
2
3
Номер параметра
Значение
Q151
Фактическое значение Центр Главная
ось
Q152
Фактическое значение Центр
вспомогательная ось
Q153
Фактическое значение Диаметр
центра окружности отверстий
