HEIDENHAIN iTNC 530
309
13.2
Перед
те
м
как
Вы
на
чинае
те
рабо
тать
с
цик
лами
из
мерительног
о
щупа
!
13.2 Перед тем как Вы начинаете
работать с циклами
измерительного щупа!
Чтобы перекрыть максимально возможный диапазон задач
измерения, Вы можете через параметры станка осущестлять
настройки, которые определяют главные характеристики всех
циклов измерительного щупа:

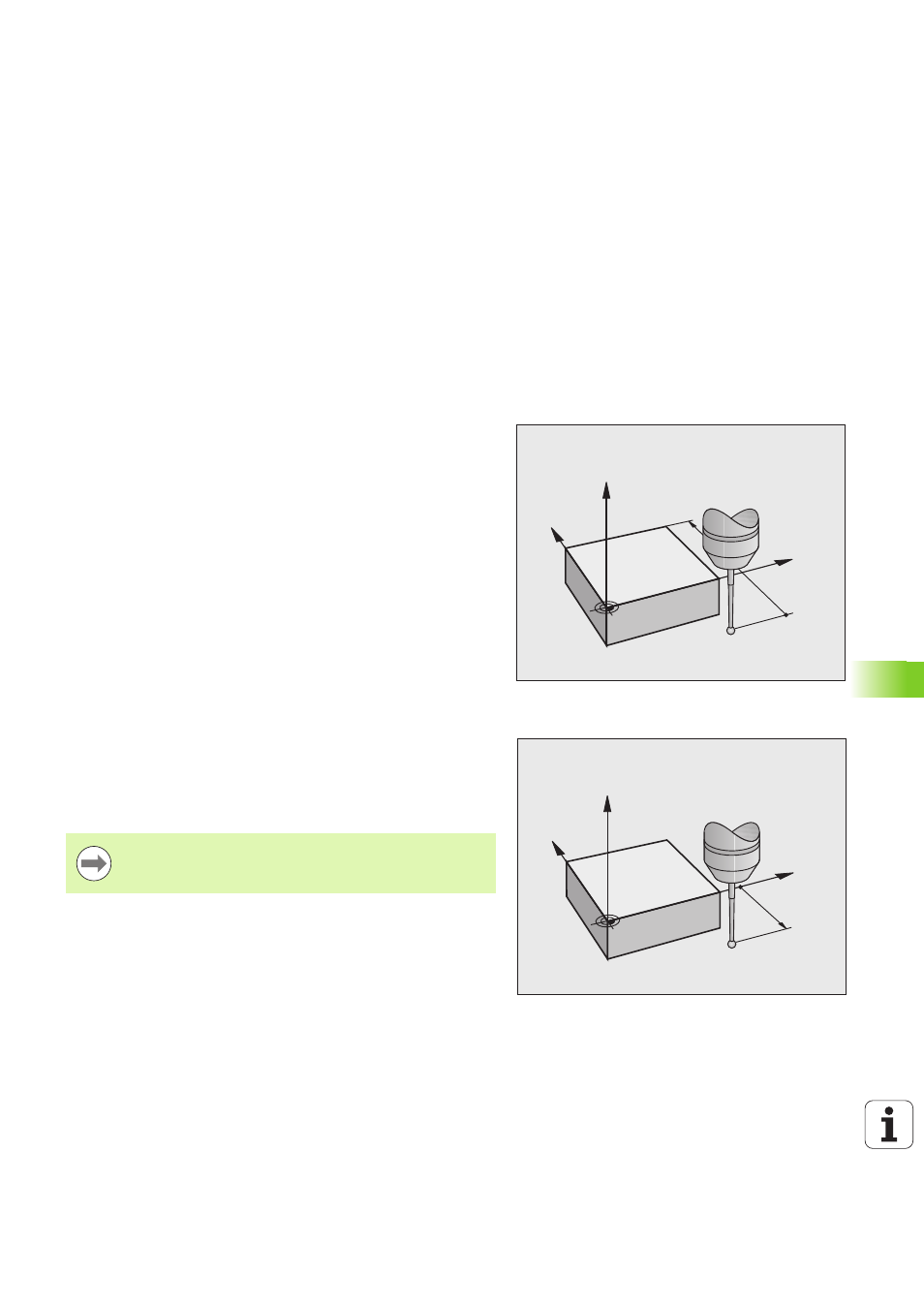

Maксимальный путь до точки измерения:
MP6130
Если щуп в пределах определенного в MP6130 пути не
отклоняется, то ЧПУ выдает сообщение об ошибке.
Безопасный интервал до точки измерения:
MP6140
В MP6140 Вы задаете, на каком расстоянии от определенной или
вычисленной циклом точки измерения ЧПУ должно
прдварительно позиционировать измерительный щуп. Чем
меньше вводимое значение, тем точнее следует определять
положения для измерения. Во многих циклах измерительных
щупов Вы можете дополнительно определять безопасный
интервал, который прибавляется к параметру станка 6140.
Ориентация инфракрасного шупа в
запрограммированном направлении
измерения: MP6165
Чтобы повысить точность измерения Вы можете, при MP 6165 = 1
добиться того, что инфракрасный щуп перед каждой операцией
измерения ориентируется в запрограммированном направлении
измерения. Благодаря этому щуп отклонется всегда в одном и том
же направлении.
Y
X
Z
MP6130
Y
X
Z
MP6140
Если Вы изменяете МР6165, то необходимо заново
провести калибровку измерительного щупа, так как
изменяется характеристика отклонения.
