HEIDENHAIN iTNC 530
323
14.4
БА
З
О
В
Ы
Й
ПОВ
О
Р
О
Т
через
дв
е
ца
п
ф
ы
(
цик
л
402, DIN/ISO: G402)

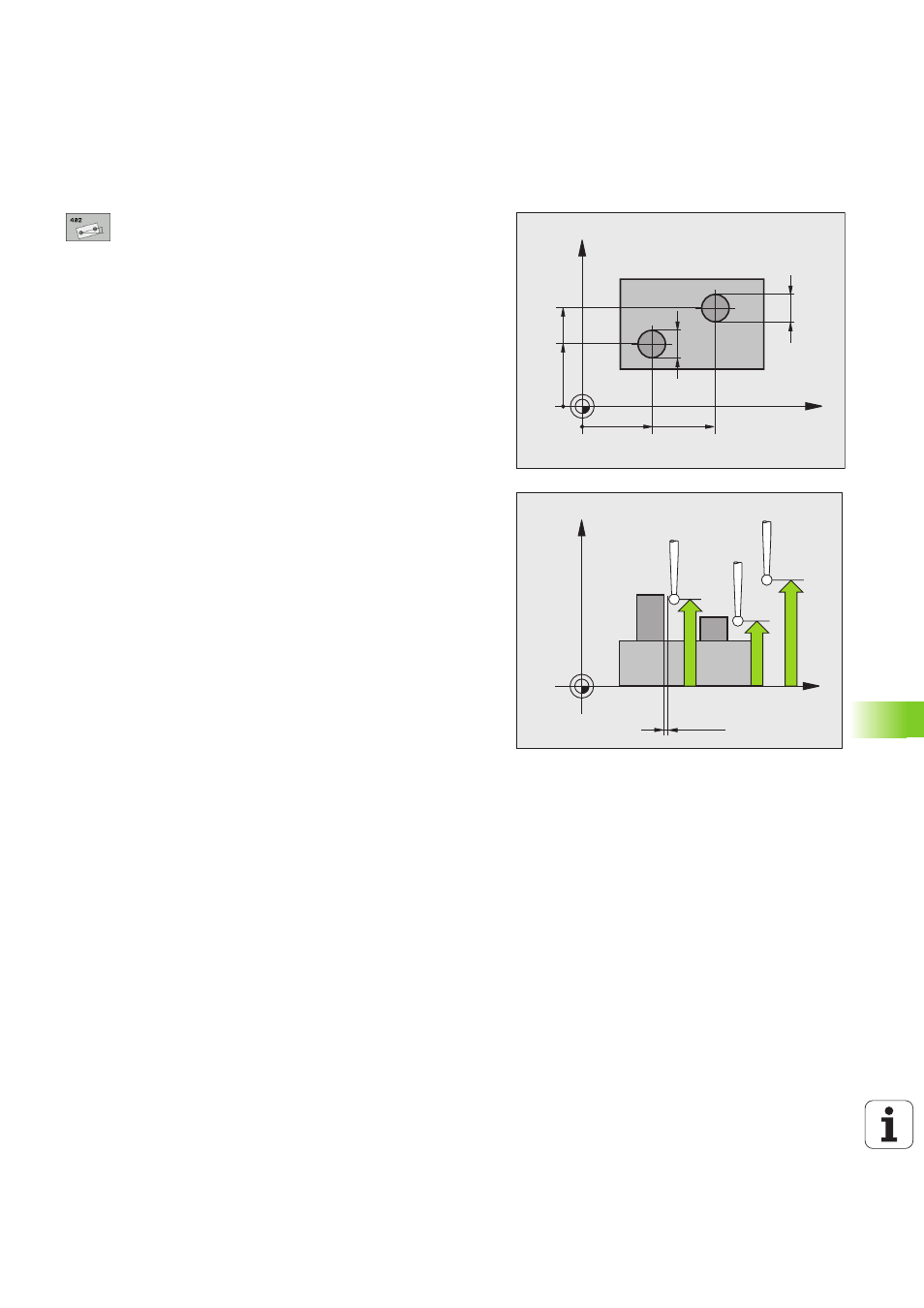

Параметры цикла
U
1-я цапфа: центр по 1-ой оси (абсолютно): центр
первой цапфы по главной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
U
1-я цапфа: центр по 2-й оси Q269 (абсолютно):
центр первой цапфы по вспомогательной
оси плоскости обработки. Диапазон ввода от
-99999,9999 до 99999,9999
U
Диаметр цапфы 1 Q313: приблизительный диаметр
1-ой цапфы. Ввести завышенное значение.
Диапазон ввода от 0 до 99999,9999
U
Высота измерения цапфы 1 по оси щупа Q261
(абсолютная): координата центра сферы (=точки
контакта) по оси измерительного щупа, на которой
должно производиться измерение цапфы 1.
Диапазон ввода от -99999,9999 до 99999,9999
U
2-я цапфа: центр по 1-ой оси Q270 (абсолютно):
центр второй цапфы по главной оси плоскости
обработки. Диапазон ввода от -99999,9999 до
99999,9999
U
2-я цапфа: центр по 2-ой оси Q271
(абсолютно): центр второй цапфы по
вспомогательной оси плоскости обработки.
Диапазон ввода от -99999,9999 до
99999,9999
U
Диаметр цапфы 2 Q314: приблизительный диаметр
2-ой цапфы. Ввести завышенное значение.
Диапазон ввода от 0 до 99999.9999
U
Высота измерения цапфы 2 по оси щупа Q315
(абсолютная): координата центра сферы (=точки
контакта) по оси измерительного щупа, на которой
должно производиться измерение цапфы 2.
Диапазон ввода от -99999,9999 до 99999.9999
U
Безопасный интервал Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к MP6140. Диапазон ввода от
0 до 99999,9999 или через PREDEF
U
Безопасная высота Q260 (абсолютная): координата
по оси измерительной системы, на которой
столкновение между щупом и обрабатываемой
деталью (зажимным устройством) не может
произойти. Диапазон ввода от -99999,9999 до
99999,9999 или через PREDEF
X
Y
Q271
Q269
Q268
Q270
Q313
Q314
X
Z
Q261
Q260
Q315
MP6140
+
Q320
