354
Циклы измерительного щупа: автоматическое определение базовых точек
15.6
БА
З
О
В
А
Я
ТО
Ч
К
А
ВНУТРЕННЯЯ
ОКР
У
ЖНОС
ТЬ
(
цик
л
412, DIN/ISO:
G412)
15.6 БАЗОВАЯ ТОЧКА
ВНУТРЕННЯЯ ОКРУЖНОСТЬ
(цикл 412, DIN/ISO: G412)

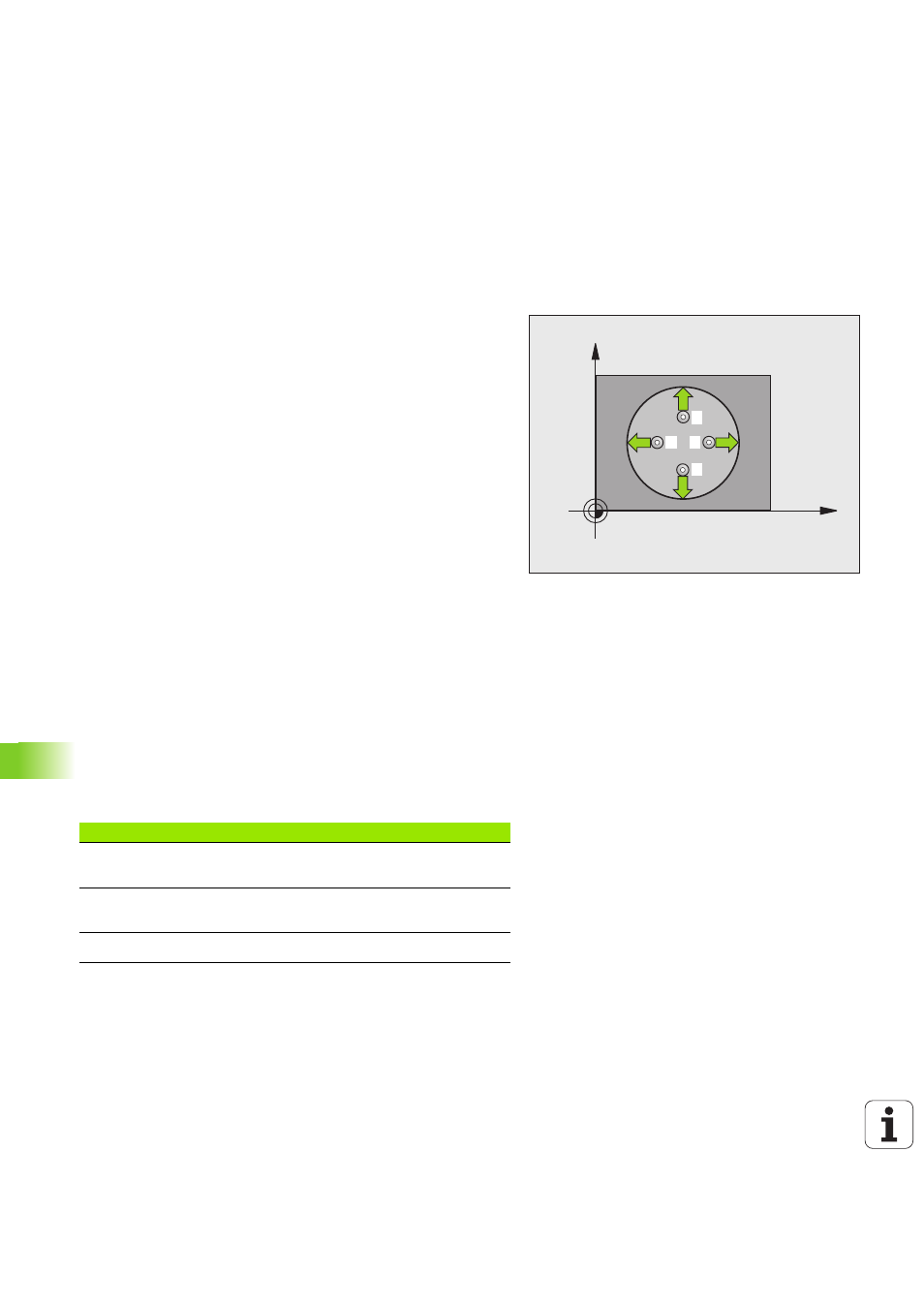

Ход цикла
Цикл измерительного щупа 412 определяет центр круглого
кармана и определяет этот центр как базовую точку. Н выбор
система ЧПУ может записывать этот центр в таблицу нулевых
точек или в таблицу предварительных устаовок.
1 Система ЧПУ перемещает щуп на ускоренной подаче
(значение из MP6150 или MP6361) по алгоритму
позиционирования (смотри „Отработка циклов
измерительного щупа” на странице 312) в точку измерения
1
.
Система ЧПУ расчитывает точки измерения на основе данных
в цикле и безопасного интервала из MP6140
2 Затем щуп перемещается на заданную высоту измерения и
производит первую операцию измерения с измерительнй
подачей (MP6120 или MP6360). ЧПУ определяет направление
Измерение автоматически в зависимости от
запрограммированного исходного угла.
3 Затем измерительный щуп перемещается по кругу, либо на
высоте измерения, либо на безопасной высоте к следущей
точке измерения
2
и производит там второй замер
4 ЧПУ перемещает измерительный щуп в точку измерения
3
, а
затем в точку измерения
4
и выполняет третье и,
соответственно, четвертое измерение.
5 Затем система ЧПУ устанавливает щуп обратно на
безопасную высоту и обрабатывает полученную базовую
точку в зависимости от параметров цикла Q303 и Q305
(смотри „Сохранение рассчитанной базовой точки в памяти” на
странице 338)после чего сохраняет фактическое значение в
Q-параметрах.
6 При необходимости система ЧПУ затем отдельным
измерением определяет базовую точку по оси измерительного
упа
X
Y
1
2
4
3
Номер параметра
Значение
Q151
Фактическое значение центра по
главной оси
Q152
Фактическое значение центра по
вспомогательной оси
Q153
Фактическое значение диаметра
