11.5 ЗЕРКАЛЬНОЕ
ОТРАЖЕНИЕ(цикл 8,
DIN/ISO: G28)

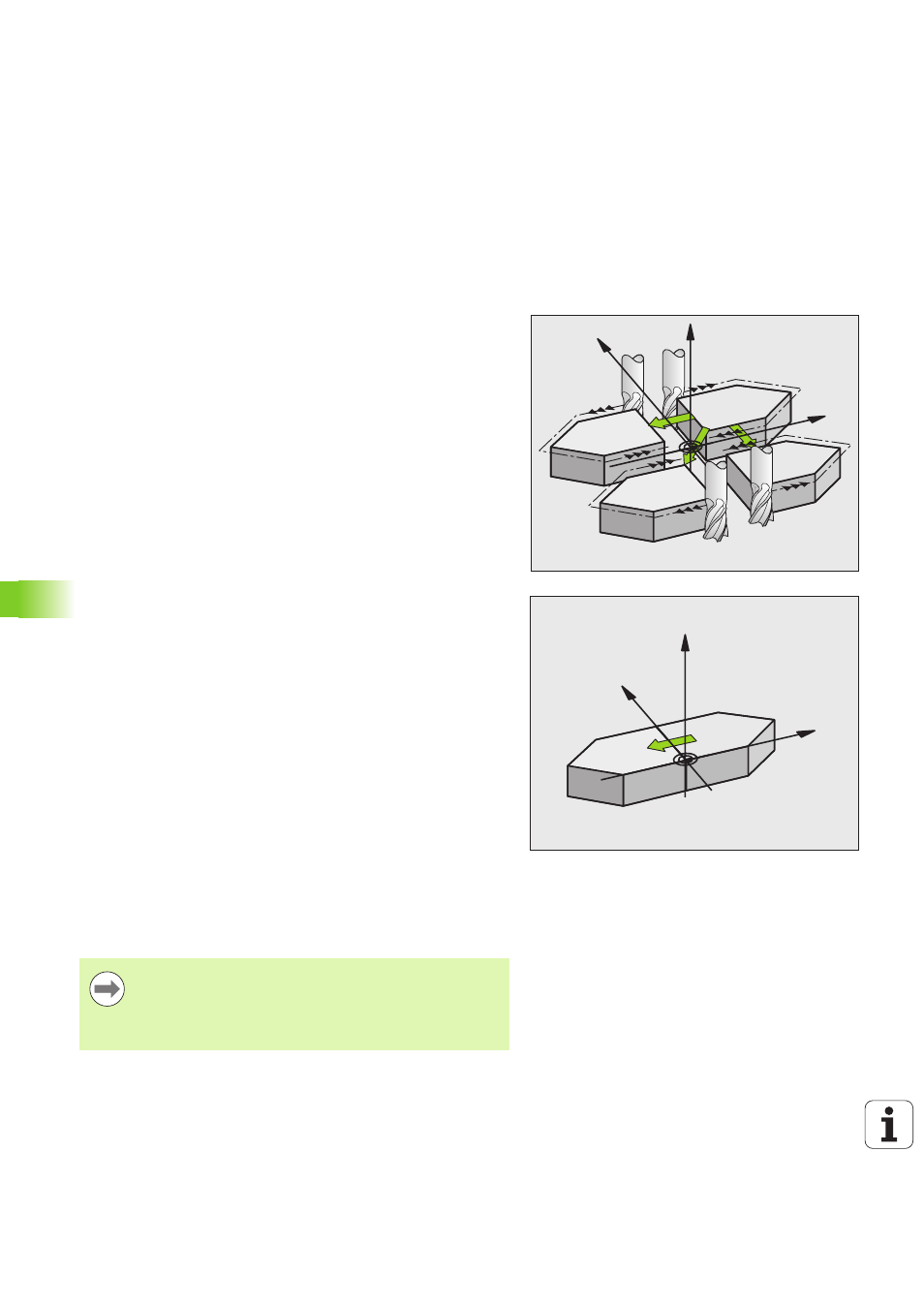

Действие
ЧПУ может выполнять обработку в плоскости зеркального
отражения.
Зеркальное отражение действует с момента его определения в
программе. Оно действует также в режиме работы
«Позиционирование с ручным вводом». ЧПУ показывает
активные оси отражения в дополнительной индикации сосояния.
Если отражается только одна ось, то изменяется направление
вращения инструмента. Этот принцип не действуе в циклах
обработки.
Если зеркально отражаются две оси, то направление вращения
сохраняется.
Результат зеркального отражения зависит от положения нулевой
точки:
Нулевая точка лежит на отражаемом контуре: элемент
отражается прямо в нулевой точке;
Нулевая точка лежит вне отражаемого контура: элемент
дополнительно смещается;
Сброс
Заново запрограммировать цикл ОТРАЖЕНИЕ с вводом NO ENT.
Обращайте внимание при
программировании!
Y
X
Z
Y
X
Z
Если отражается только одна ось, изменяется
направление вращения в циклах фрезерования с
номерами второй отни. Исключение: цикл 208, в
котором сохраняется определенное в цикле
направление вращения.
