HEIDENHAIN iTNC 530
351
15.5
БА
З
О
В
А
Я
Т
ОЧКА
НАР
УЖНЫЙ
ПР
ЯМО
У
ГО
ЛЬНИК
(
цик
л
41
1, DIN/ISO:
G41
1)
Учитывайте при программировании!

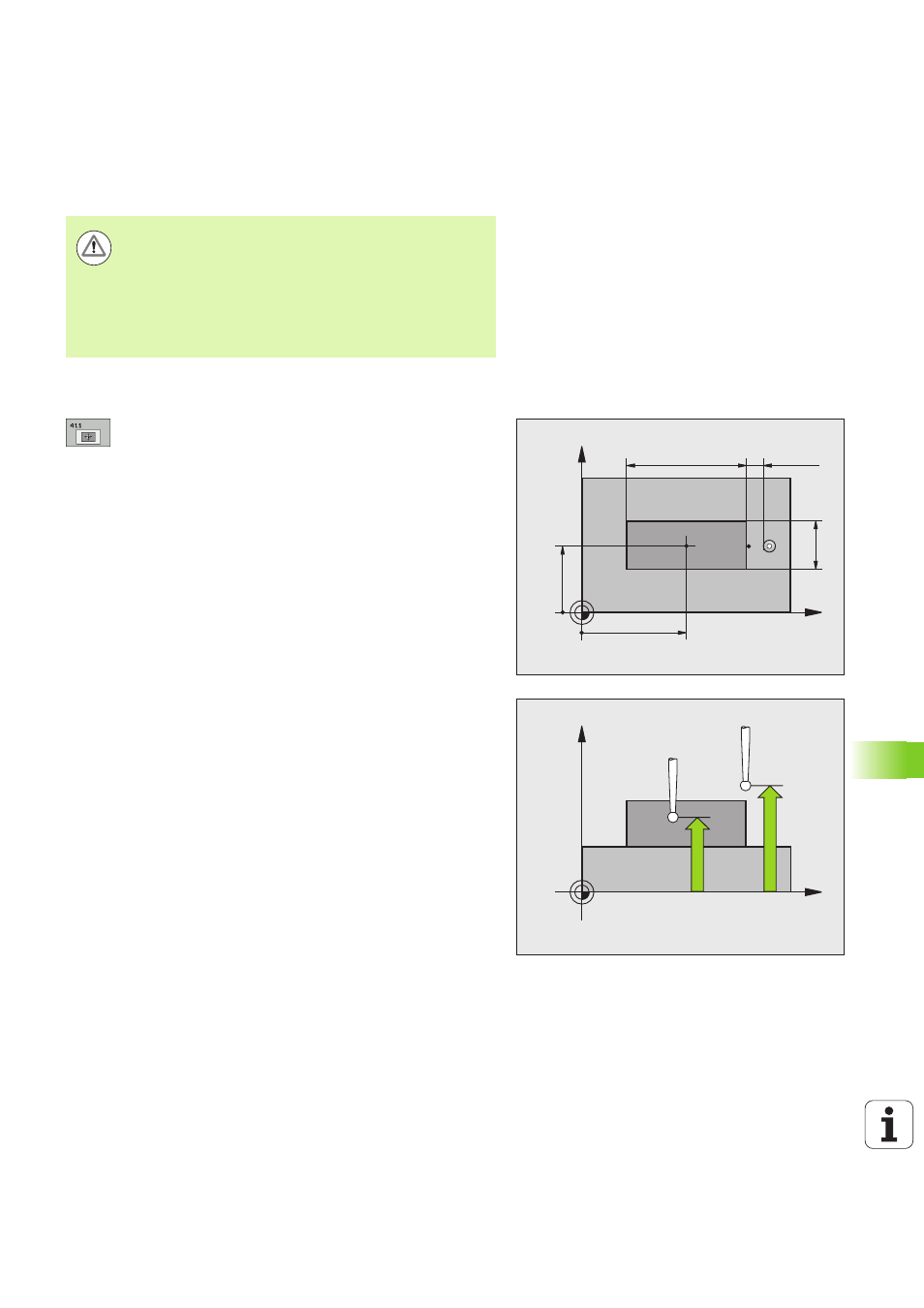

Параметры цикла
U
Центр по 1-ой оси Q321 (абсолютно): центр цапфы
по главной оси плоскости обработки. Диапазон
ввода от -99999,9999 до 99999,9999
U
Центр по 2-ой оси Q322 (абсолютно): центр цапфы
по вспомогательной оси плоскости обработки.
Диапазон ввода от -99999,9999 до 99999,9999
U
Длина 1-й стороны Q323 (в приращениях): длина
цапфы параллельно главной оси плоскости
обработки. Диапазон ввода от 0 до 99999,9999
U
Длина 2-й стороны Q324 (в приращениях): длина
цапфы параллельно вспомогательной оси
плоскости обработки. Диапазон ввода от 0 до
99999,9999
U
Высота измерения по оси щупа Q261
(абсолютная): координата центра сферы (=точки
контакт) по оси измерительного щупа, в которой
должно производиться измерение. Диапазон
ввода от -99999,9999 до 99999,9999
U
Безопасный интервал Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к MP6140. Диапазон ввода от
0 до 99999,9999 или через PREDEF
U
Безопасная высота Q260 (абсолютная): координата
по оси измерительной системы, на которой
столкновение между щупом и обрабатываемой
деталью (зажимным устройством) не может
произойти. Диапазон ввода от -99999,9999 до
99999,9999 или через PREDEF
Осторожно, опасность столкновения!
Во избежание столкновения измерительного щупа и
обрабатываемой деталью длины 1-й и 2-й стороны
цапфы лучше водить заниженными.
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительнго щупа.
X
Y
Q322
Q321
Q324
Q323
MP6140
+
Q320
X
Z
Q261
Q260
