15.9 БАЗОВАЯ ТОЧКА
ВНУТРЕННИЙ УГОЛ
(цикл 415, DIN/ISO: G415)
Ход цикла
Цикл измерительного щупа 415 определяет точку пересечения
двух прямых и задает ее в качестве базовой точки. На выбор
система ЧПУ может записывать эту точку пересечения в таблицу
нулевых точек или в таблицу предустановок.
1 ЧПУ позиционирует измерительный щуп ускоренной подачей
(значение из MP6150 или MP6361) по алгоритму
позиционироания (смотри „Отработка циклов измерительного
щупа” на странице 312) в первую точку измерения

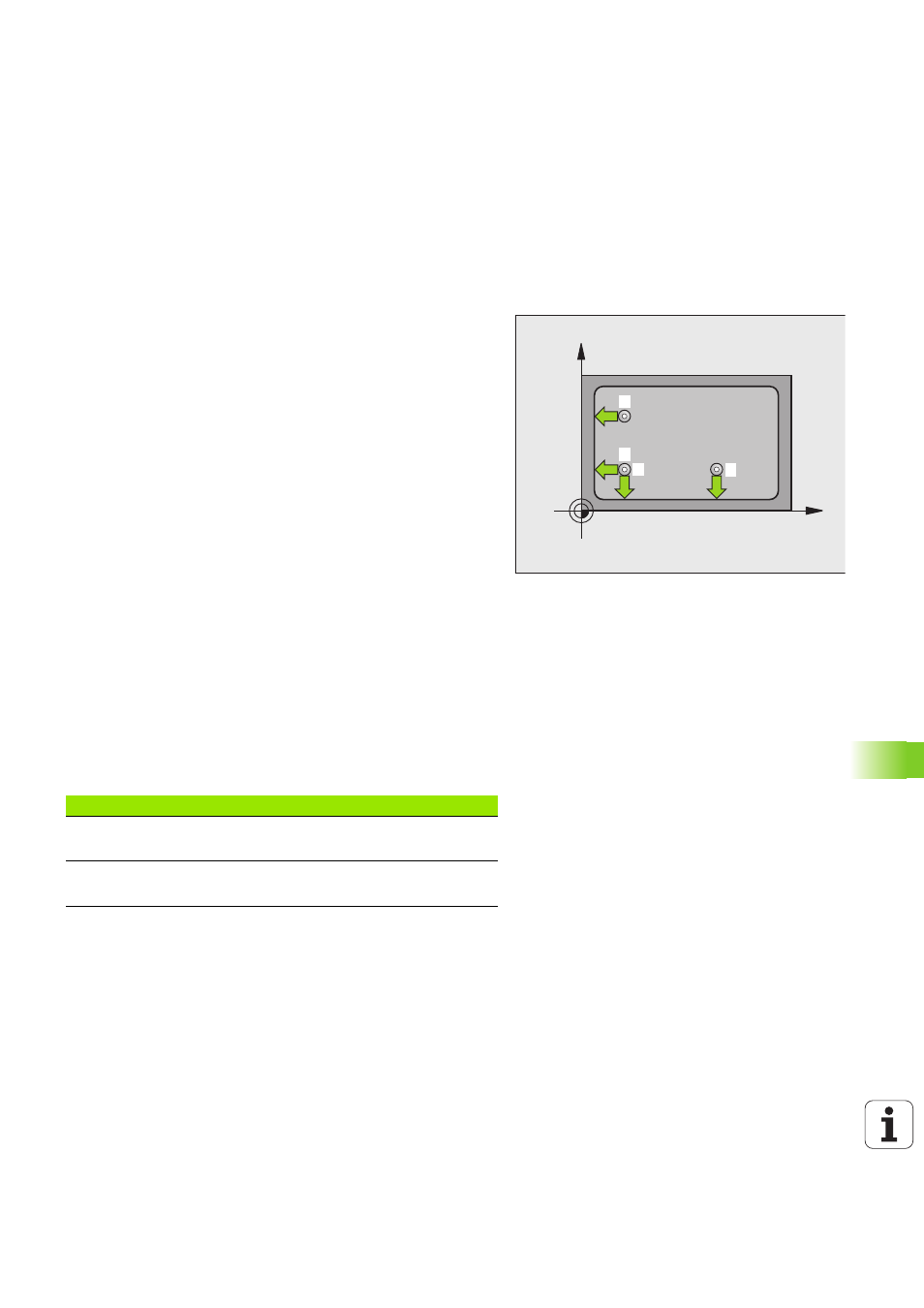

1
(см.
рисунок справа вверху), которую Вы определяете в цикле. При
этом ЧПУ смещает щуп на безопасный интервал пр.отив
соответствующего направления перемещения
2 Затем щуп перемещается на заданную высоту измерения и
производит первое измерения с измерительной подаче
(MP6120 или M.P6360). Направление измерения
определяется по номеру угла
3 После этого щуп перемещается к .следующей точке
измерения
2
и выполняет второе измерение
4 ЧПУ перемещает измерительный щуп в точку измерения
3
, а
затем в точку измерения
4
и выполняет третий и,
соответственно, четвертый замер.
5 Затем ЧПУ позиционирует щуп обратно на безопасную
высоту, обрабатывает определенную базовую точку в
зависимости от параметров цикла Q303 и Q305 .(смотри
„Сохранение рассчитанной базовой точки в памяти” на
странице 338) и сохраняет координаты определенного угла в
параметрах Q
6 При необходимости ЧПУ затем отдельным замером
определяет также базовую точку по оси измерительного щупа
X
Y
1
2
3
4
Номер параметра
Значение
Q151
Фактическое значение Угол Главная
ось
Q152
Фактическое значение Угол
Вспомогательная ось
