HEIDENHAIN iTNC 530
377
15.12
БА
З
О
В
А
Я
Т
ОЧКА
ЦЕНТР
4
ОТВЕР
С
ТИЙ
(
цик
л
418, DIN/ISO: G418)
15.12БАЗОВАЯ ТОЧКА ЦЕНТР 4
ОТВЕРСТИЙ (цикл 418,
DIN/ISO: G418)
Ход цикла

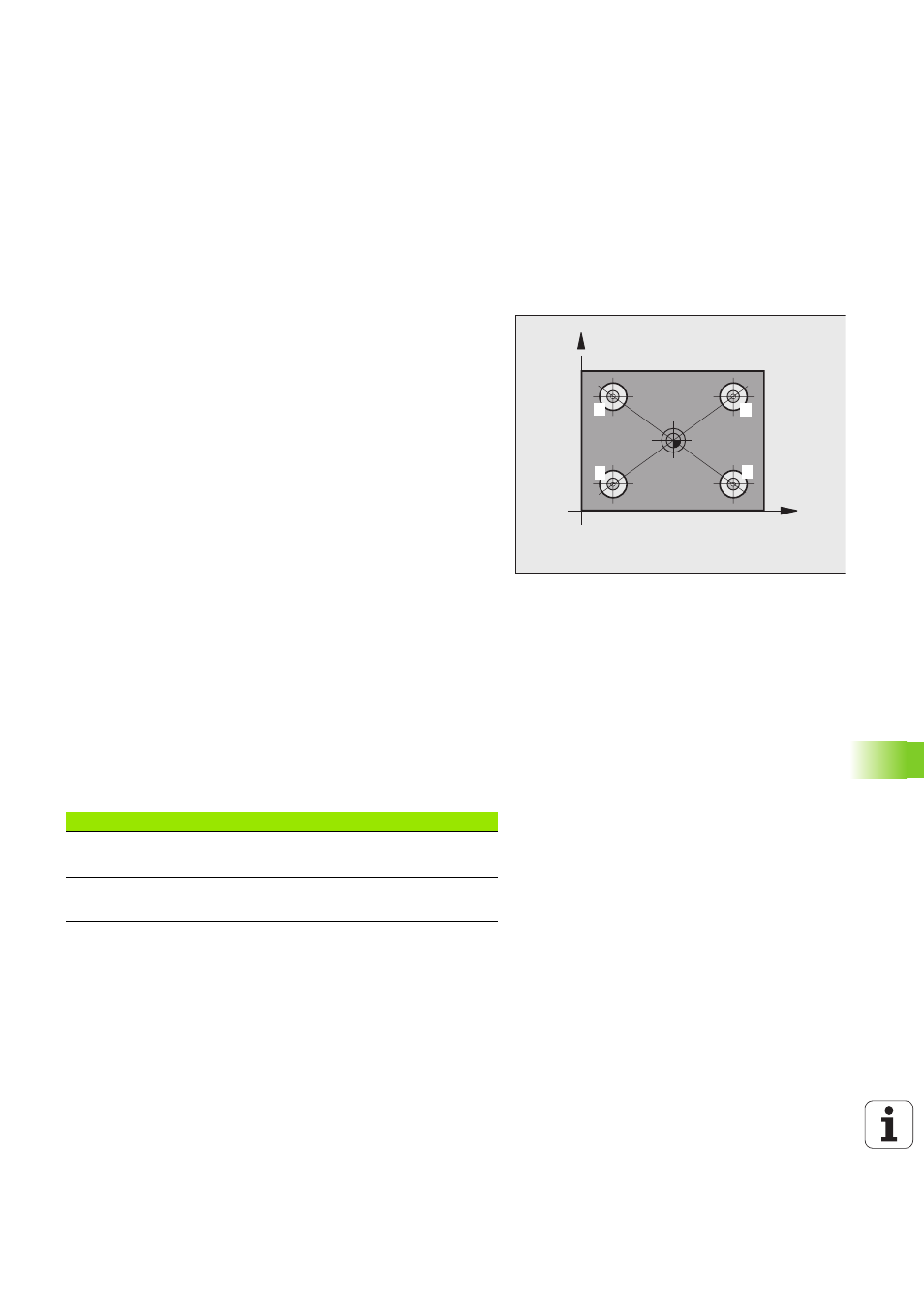

Цикл измерительного щупа 418 рассчитывает точку пересечения
соединительных линий, попарно соединяющих ценры отверстий,
и устанавливает ее в качестве базовой точки. На выбор система
ЧПУ может записывать эту точку пересечения в таблицу нулевых
точек или в таблицу предустановок.
1 ЧПУ позиционирует измерительный щуп на ускоренной
подаче (значение из MP6150 или MP6361) по алгоритму
позиционирования (смотри „Отработка циклов
измерительного щупа” на странице 312) в центр первого
отверстия
1
2 Затем измерительный щуп перемещается на заданную высоту
измерени.я и путем четырех замеров определяет перый центр
отверстия
3 После этого щуп возвращается на безопасную высоту и
позиционируется в заданный центр второго отверстия
2
.
4 Система ЧПУ перемещает измерительный щуп на заданную
высоту измерения. и путем четырех замеров определяет
центр второго отверстия
5 ЧПУ повторяет процесс 3 и 4 для отверстий
3
и
4
.
6 Затем система ЧПУ устанавливает щуп обратно на
безопасную высоту и обрабатывает полученную базовую
точку в зависимости от параметров цикла Q303 и Q305
(смотри „Сохранение рассчитанной базовой точки в памяти” на
странице 338). ЧПУ рассчитывает базовую точку как точку
пересечения соединительных линий центров отверстий
1
/
3
и
2
/
4
и записыв.ает фактическое значение в указанных далее
параметрах Q
7 При необходимости ЧПУ затем отдельным замером
определяет также базовую точку по оси измерительного щупа
X
Y
1
2
3
4
Номер параметра
Значение
Q151
Фактическое значение, точка
пересечения, главная ось
Q152
Фактическое значение, точка
пересечения, вспомогательная ось
