Параметры цикла – Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-05) Cycle programming
Страница 248
248
Циклы обработки: строчечное фрезерование
10.2
ОР
АБОТКА
3D-
ДАННЫХ
(
ЦИКЛ
30, DIN/ISO: G60)

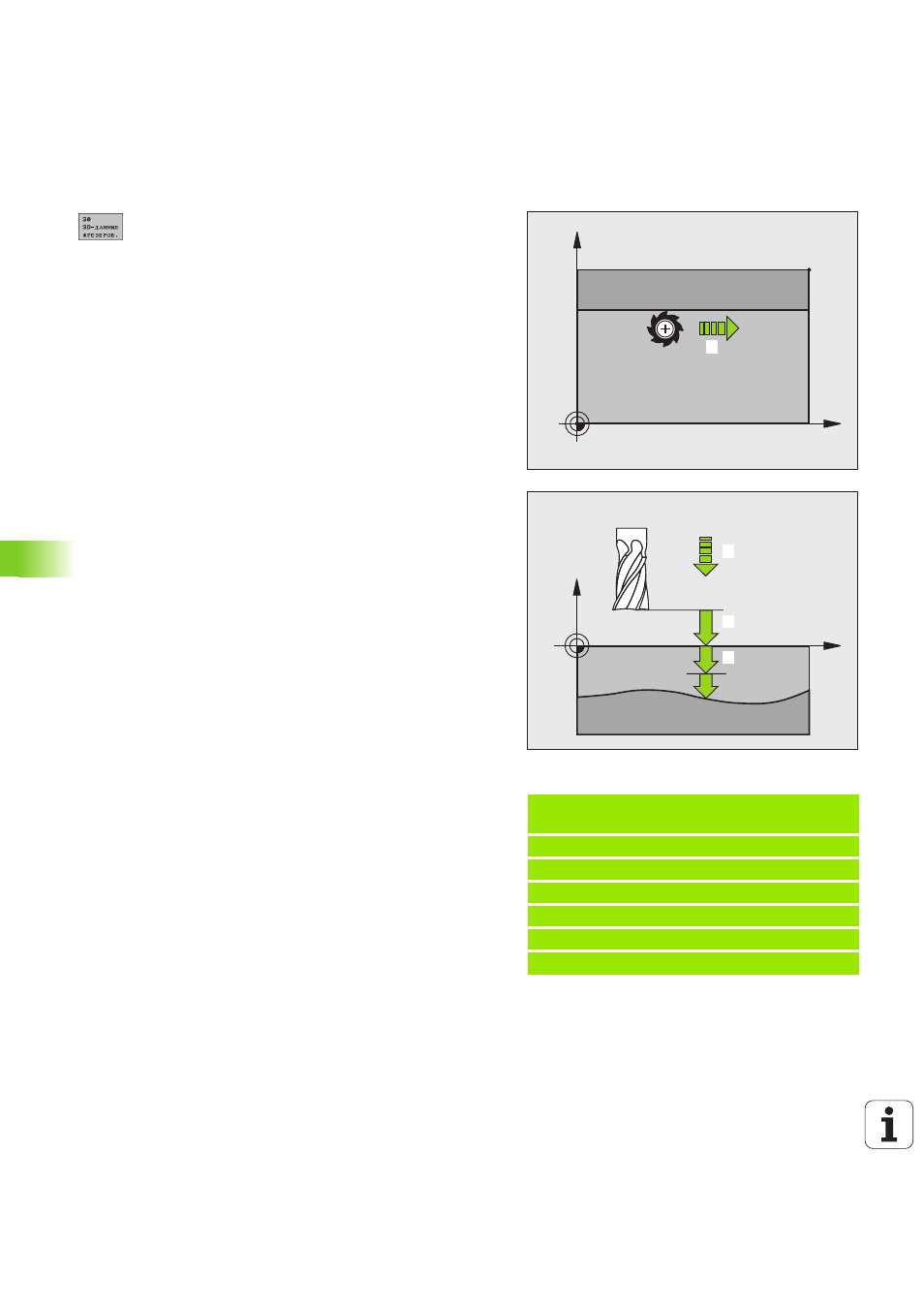

Параметры цикла
U
Имя файла 3D-данные: введите имя программы, в
которой хранятся данные о траектории; если
данные находятся не в текущей директоии, то
введите полный путь к файлу. Максимальная
длина ввода составляет 254 символа
U
Точка MIN Область: Точка минимума (координаты
X, Y и Z) области, в которой выполняется
фрезерование. Диапазон ввода от -99999,9999 до
99999,9999
U
Точки MAX Область:Точка максимума
(координаты X, Y и Z) области, в которой
выполняется фрезерование. Диапазон ввода от
-99999,9999 до 99999,9999
U
Безопасный интервал
1
(в приращениях):
расстояние от вершины инструмента до
поверхности детали при ускоренных
перемещениях. Диаазон ввода от 0 до 99999,9999
U
Глубина врезания
2
(в приращениях): величина, на
которую врезается инструмент. Диапазон ввода
-от 99999,9999 до 99999,9999
U
Подача Врезание
3
: скорость перемещения
инструмента при врезании в мм/мин. Диапазон
ввода от 0 до 99999,999, альтернативный вариант
– FAUTO
U
Подача Фрезерование
4
: скорость перемещения
инструмента при фрезеровании в мм/мин.
Диапазон ввода от 0 до 99999,9999,
альтернативно – FAUTO
U
Дополнительная функция M: опциональный ввод
до двух дополнительных функций, например, M13.
Диапазон ввода от 0 до 999
Példa: NC-кадры
64 CYCL DEF 30.0 3D-ДАННЫЕ
ОТРАБАТЫВАТЬ
65 CYCL DEF 30.1 PGM DIGIT.: BSP.H
66 CYCL DEF 30.2 X+0 Y+0 Z-20
67 CYCL DEF 30.3 X+100 Y+100 Z+0
68 CYCL DEF 30.4 ИНТЕРВ. 2
69 CYCL DEF 30.5 ZUSTLG +5 F100
70 CYCL DEF 30.6 F350 M8
4
Y
X
MIN
MAX
X
Z
1
2
3
