Циклы измерительных щупов: автоматическое измерение кинематики
18.1
Из
мерение
кине
м
атики
с
по
м
о
щью
щупа
TS (Option KinematicsOpt)
18.1 Измерение кинематики с
помощью щупа TS (Option
KinematicsOpt)
Основы
Требования относительно точности, особенно в области 5-осевой
обработки, становятся все выше. Поэтому нужн обеспечить
возможность точного изготовления сложных деталей с
воспроизводимой точностью в течение длитльного времени.

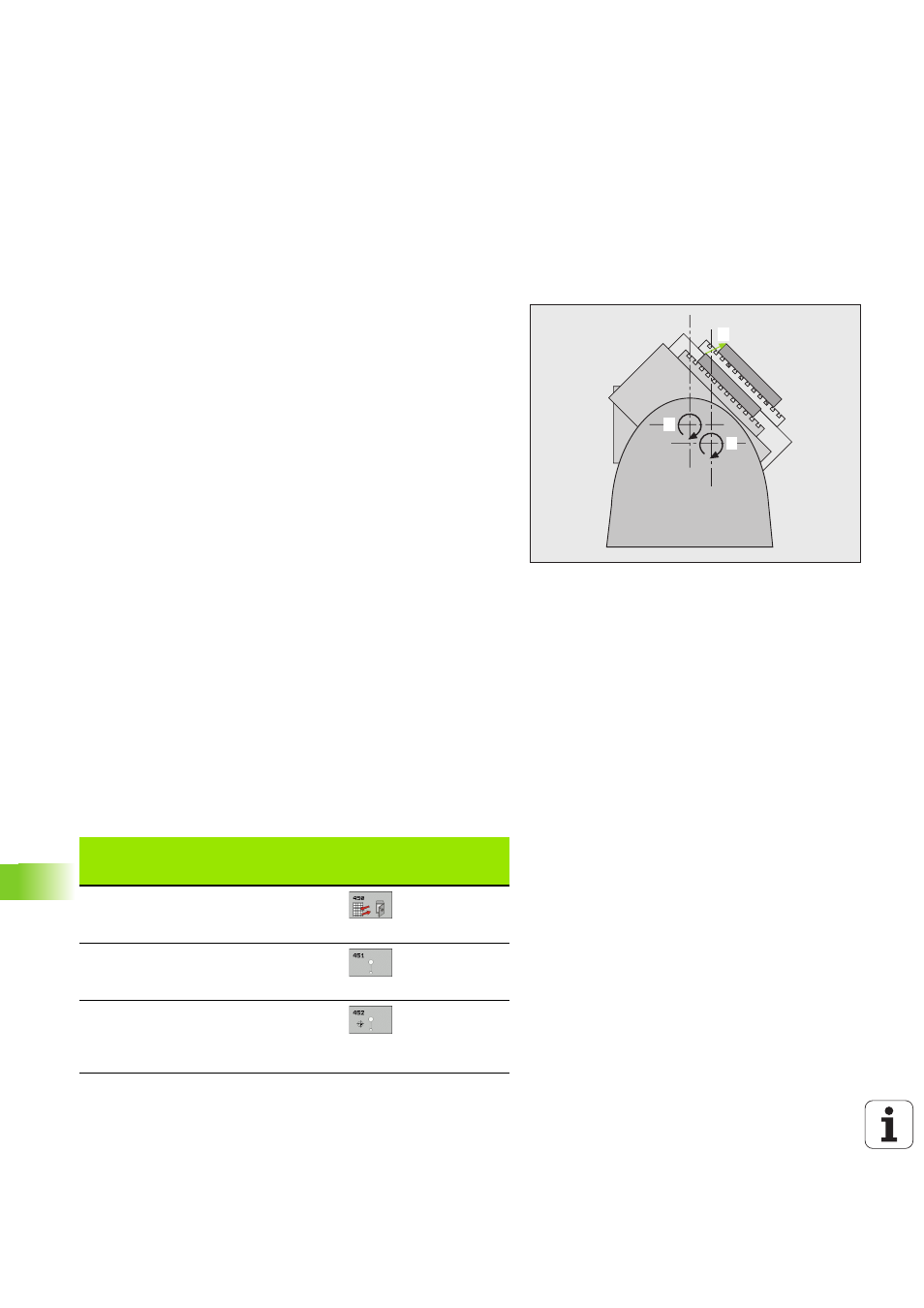

Причиной неточностей при многоосевой обработке являются,
помимо прочего, различия между кинематической мделью,
сохраненной в системе управления (см. рисунок справа
1
), и
фактически имеющимися на станке кинематическими условиями
(см. рисунок справа
2
). Эти отклонения при позиционировании
осей вращения приводят к ошибкам на детали (см. рисунок
справа
3
). Следовательно, нужно создать возможность
максимально точного соответствия модели и действительности.
Новая функция ЧПУ KinematicsOpt является важным элементом,
позволяющим на практике выполнить эти сложные требования:
3D-цикл измерительного щупа автоматически измеряет
имеющиеся в станке оси вращения независимо от того, какой
вариант механичекого исполнения они имеют – стол или головку.
При этом калибровочная головка закрепляется в произвольном
месте на столе станка и измерения проводятся с заданной Вами
точностью. При определении цикла Вы отдельно ля каждой оси
вращения лишь задаете область измерения.
На основе измеренных значений ЧПУ определяет статическую
точность поворота. При этом ПО до минимума уменьает ошибки
позиционирования, обусловленые поворотом, и в конце операции
измерения автоматически сохраняет геометрию станка в
соответствующих постоянных станка в таблице кинематики.
Обзор
В ЧПУ предусмотрены циклы, с помощью которых можно
автоматически защищать, восстановливать, проверять и
оптимизировать кинематику станка:
1
2
3
Цикл
Программ
ная
клавиша
Страница
450 ЗАЩИТА КИНЕМАТИКИ:
автоматическая защита и
восстановление кинематики
451 ИЗМЕРЕНИЕ КИНЕМАТИКИ:
автоматическая проверка или
оптимизирование кинематики станка
452 ПРЕДВАРИТЕЛЬНО
УСТАНОВЛЕННАЯ КОМПЕНСАЦИЯ:
автоматическая проверка или
оптимизация кинематики станка
