Циклы измерительных щупов: автоматический контроль детали
16.1
1
ИЗ
МЕРЕНИЕ
КООР
ДИНА
ТЫ
(
цик
л
427, DIN/ISO: G427)

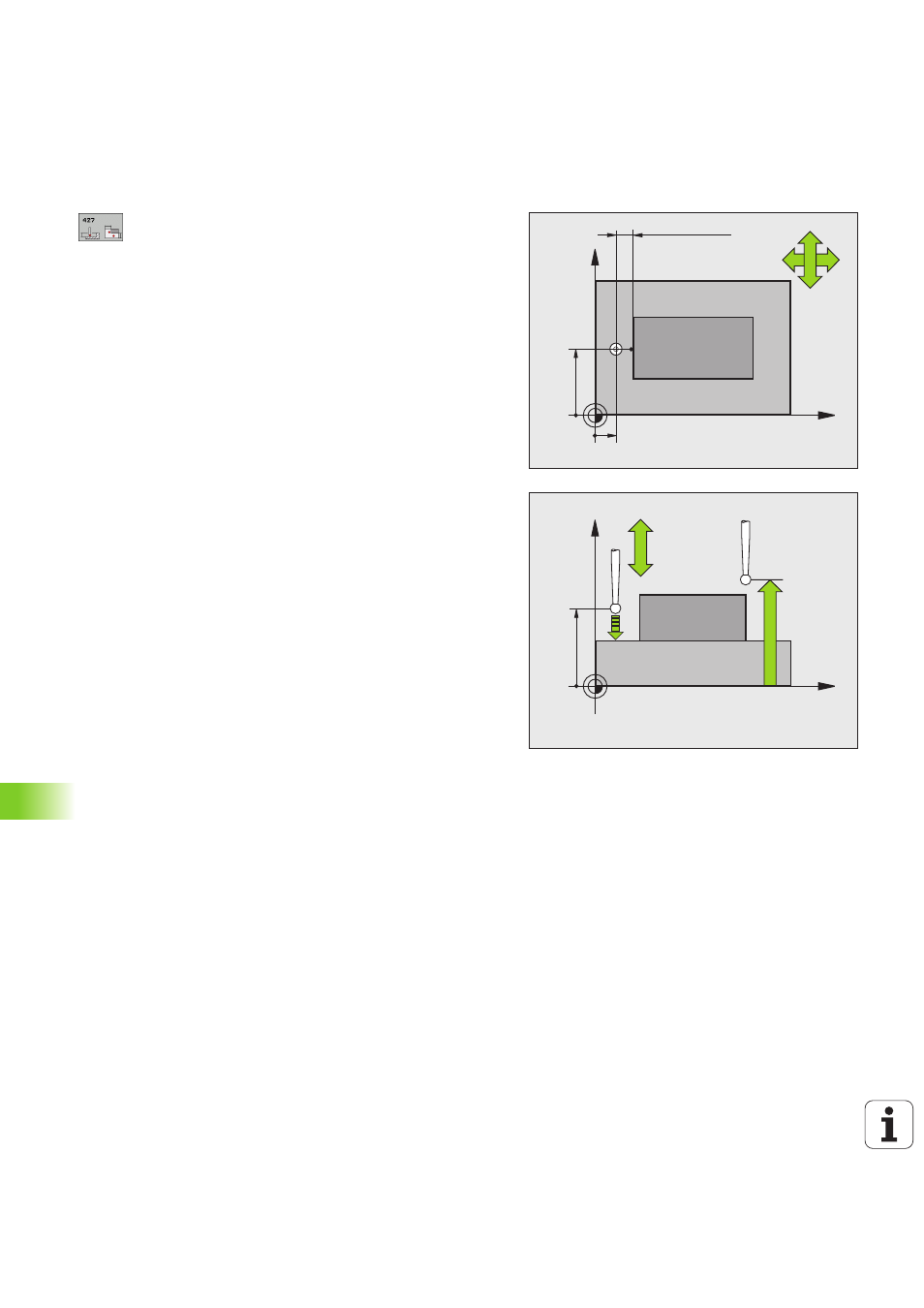

Параметры цикла
U
1-я измерительная точка по 1-ой оси Q263
(абсолютно): координата первой точки измерения
по главной оси плоскости обработки. Диапазон
ввода от -99999,9999 до 99999,9999
U
1-я измерительная точка по 2-ой оси Q264
(абсолютно): координата первой точки измерения
по вспомогательной оси плоскости обработки.
Диапазон ввда от -99999,9999 до 99999,9999
U
Высота измерения по оси щупа Q261
(абсолютная): координата центра сферы(=точки
контакта) по оси измерительного щупа, на
которой должно прозводиться измерение.
Диапазон ввода от -99999,9999 до 99999,9999
U
Безопасный интервал Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к MP6140. Диапазон ввода от
0 до 99999,9999 или через PREDEF
U
Ось измерения (1..3: 1= главная ось) Q272: ось, по
которой должно выполняться измерение:
1: главная ось = ось измерения,
2: вспомогательная ось = ось измерения
3: ось измерительного щупа = ось измерения
U
Направление перемещения 1 Q267: направление, в
котором измерительный щуп должен подаваться к
детали:
-1: отрицательное направление перемещения,
+1: положительное направление перемещения.
U
Безопасная высота Q260 (абсолютная): координата
по оси измерительной системы, на которой
столкновение между щупом и обрабатываемой
деталью (зажимным устройством) не может
произойти. Диапазон ввода от -99999,9999 до
99999,9999 или через PREDEF
X
Y
Q264
Q263
+
+
Q267
Q272=2
Q272=1
MP6140 + Q320
X
Z
Q260
Q261
+
Q272=1
Q272=3
Q267
