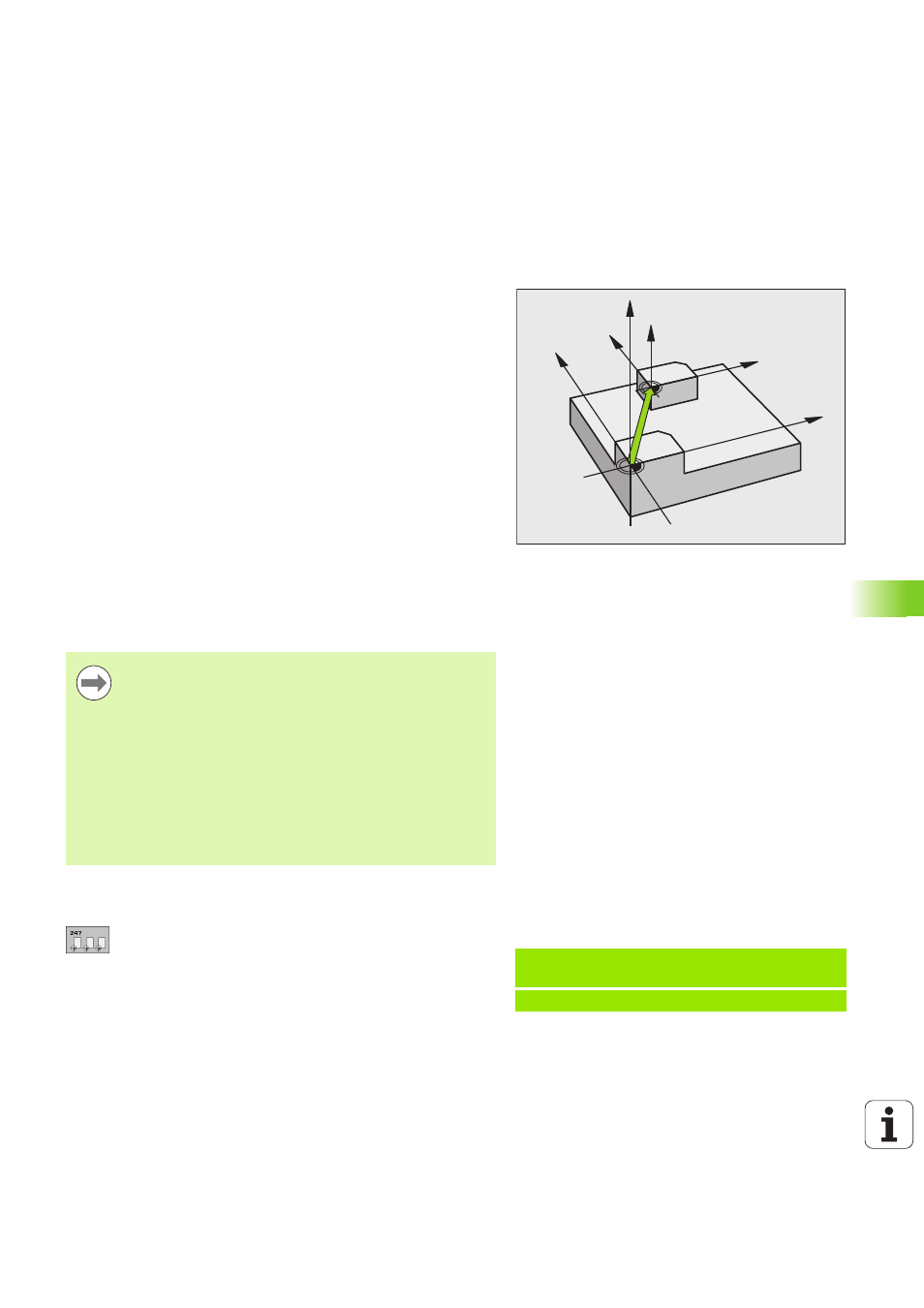

11.4 НАЗНАЧЕНИЕ БАЗОВОЙ ТОЧКИ
(цикл 247, DIN/ISO: G247)
Действие
С помощью цикла НАЗНАЧЕНИЕ БАЗОВОЙ ТОЧКИ можно
активировать предустановку, определенную в таблице
предусановок, в качестве новой базовой точки .
После определения цикла НАЗНАЧЕНИЕ БАЗОВОЙ ТОЧКИ все
вводы координат и смещения нулевых точек (абсолютные и в
приращениях) относятся к новой предустановке.
Индикация состояния
В индикации состояния ЧПУ показывает активный номер
предустановки за символом базовой точки.
Обращайте внимание перед
программированием!
Параметры цикла
U
Номер точки привязки?: из таблицы предустановок
задайте номер базовой точки , которая должна
быть активирована. Диапазон ввода от 0 до 65535
Z
Z
X
X
Y
Y
При активации базовой точки из таблицы
предустановок ЧПУ сбрасывает активное смещение
нулевой точки.
ЧПУ задает предустановку только по тем осям, для
которых определены значения в таблице
предустановок. Базовая точка осей, отмеченных
символом -, остается без изменений.
При активации номера 0 предустановки (строка 0)
активируется базовая точка , заданная в последний
раз в ручнм режиме работы.
В режиме работы PGM-тест цикл 247 не действует.
Példa: NC-кадры
13 CYCL DEF 247 УСТАНОВКА БАЗОВОЙ
ТОЧКИ
Q339=4
;НОМЕР БАЗОВОЙ ТОЧКИ
