HEIDENHAIN iTNC 530

125

4.8

СВЕР

ЛЕНИЕ

И

РЕЗЬБОФРЕЗЕР

ОВ

АНИЕ

(

цик

л

264, DIN/ISO: G264)

U

Отвод при ломании стружки Q256 (в инкрементаъ):

значение, на которое ЧПУ отводит инструмент при

ломке стружки. Диапазон ввода от 0,1000 до

99999,9999

U

Глубина с торцевой стороны Q358 (в инкрементах):

расстояние между поверхностью заготовки и

вершиной инструмента во время зенкерования

торцевой стороны. Диапазон ввода от -99999,9999

до 99999,9999

U

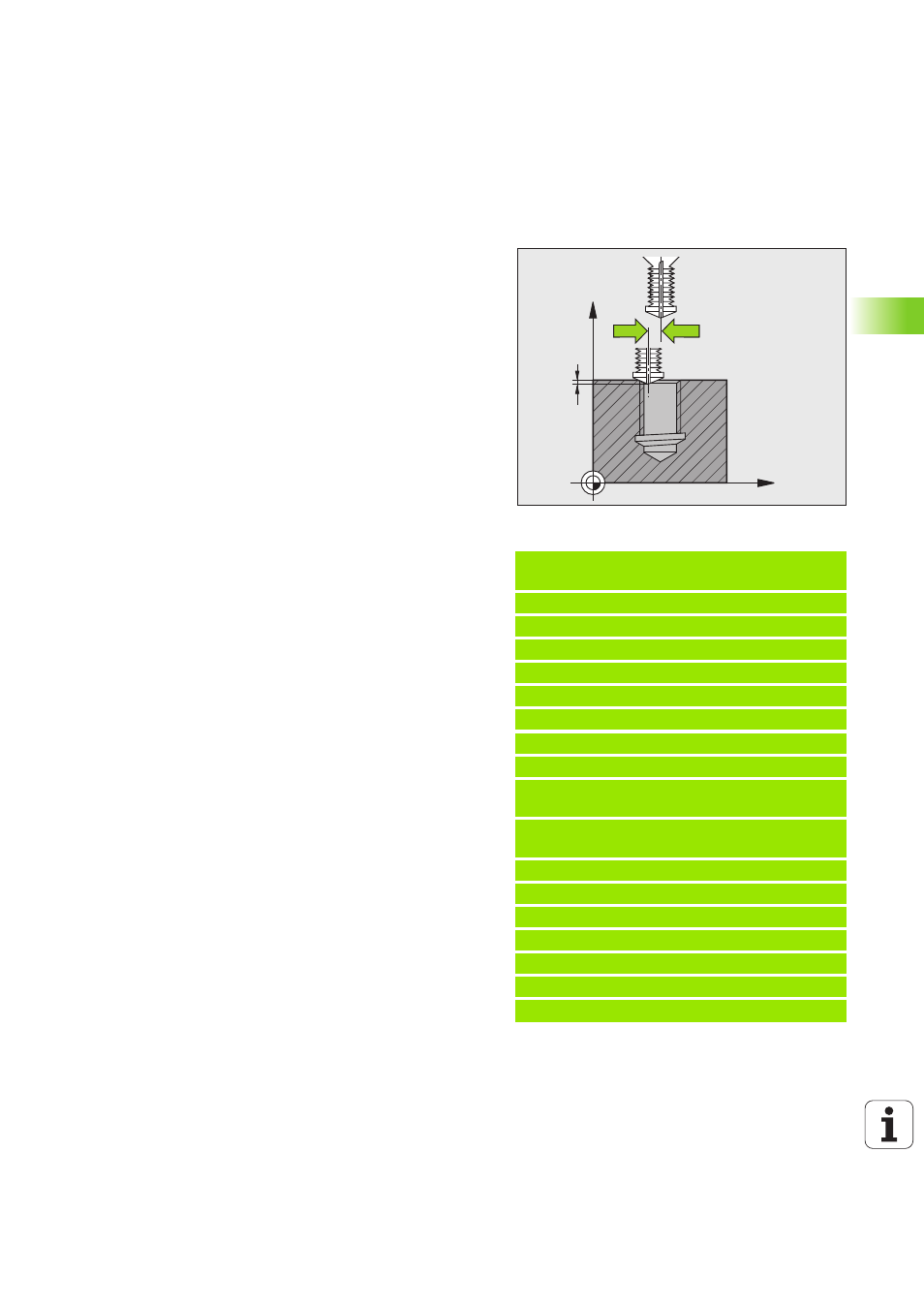

Смещение зенкерования по торцевой стороне Q359

(в инкрементах): расстояние, на которое система

ЧПУ смещает центр инструмента относительно

центра отверстия. Диапазон ввода от 0 до

99999,9999

U

Безопасное расстояние Q200 (в инкрементах):

расстояние от вершины инструмента до

поверхности заготовки. Диапазон ввода от 0 до

99999,9999 или через PREDEF

U

Коорд. поверхности заготовки Q203 (абсолютная):

координата поверхности заготовки. Диапазон

ввода -от 99999,9999 до 99999,9999

U

2-е безопасное расстояние Q204 (в инкрементах):

координата оси шпинделя, при которой

столкновение инструмента и заготовки (зажимного

писпособления) невозможно. Диапазон ввода от 0

до 99999,9999 или через PREDEF

U

Подача на врезание Q206: скорость передвижения

инструмента при сверлении в мм/мин. Диапазон

ввода от 0 до 99999,999 либо через FAUTO, FU

U

Подача фрезерования Q207: скорость

передвижения инструмента при фрезеровке в

мм/мин. Диапазон ввода от 0 до 99999,9999 либо

через FAUTO

Példa: NC-кадры

25 CYCL DEF 264 СВЕРЛЕНИЕ И
РЕЗЬБОФРЕЗЕРОВАНИЕ

Q335=10 ;ЗАДАННЫЙ ДИАМЕТР

Q239=+1.5 ;ШАГ

Q201=-16 ;ГЛУБИНА РЕЗЬБЫ

Q356=-20 ;ГЛУБИНА СВЕРЛЕНИЯ

Q253=750 ;ПОДАЧА ПРЕДВ. ПОЗИЦ.

Q351=+1 ;ТИП ФРЕЗЕРОВАНИЯ

Q202=5

;ГЛУБИНА ВРЕЗАНИЯ

Q258=0.2 ;РАССТОЯНИЕ ОПЕРЕЖЕНИЯ

Q257=5

;ГЛУБИНА СВЕРЛ. ЛОМКА

СТРУЖКИ

Q256=0.2 ;ОБРАТНЫЙ ХОД ПРИ ЛОМКЕ

СТРУЖКИ

Q358=+0 ;ГЛУБИНА, ТОРЕЦ

Q359=+0 ;СМЕЩЕНИЕ, ТОРЕЦ

Q200=2

;БЕЗОПАСНОЕ РАССТОЯНИЕ

Q203=+30 ;КООРД. ПОВЕРХНОСТИ

Q204=50 ;2. БЕЗОП. РАССТОЯНИЕ

Q206=150 ;ПОДАЧА ВРЕЗАНИЯ

Q207=500 ;ПОДАЧА ФРЕЗЕРОВАНИЯ

X

Z

Q359

Q359

Q358
