260
Циклы обработки: строчечное фрезерование
10.6
Примеры
программиров
ания
10.6 Примеры программирования

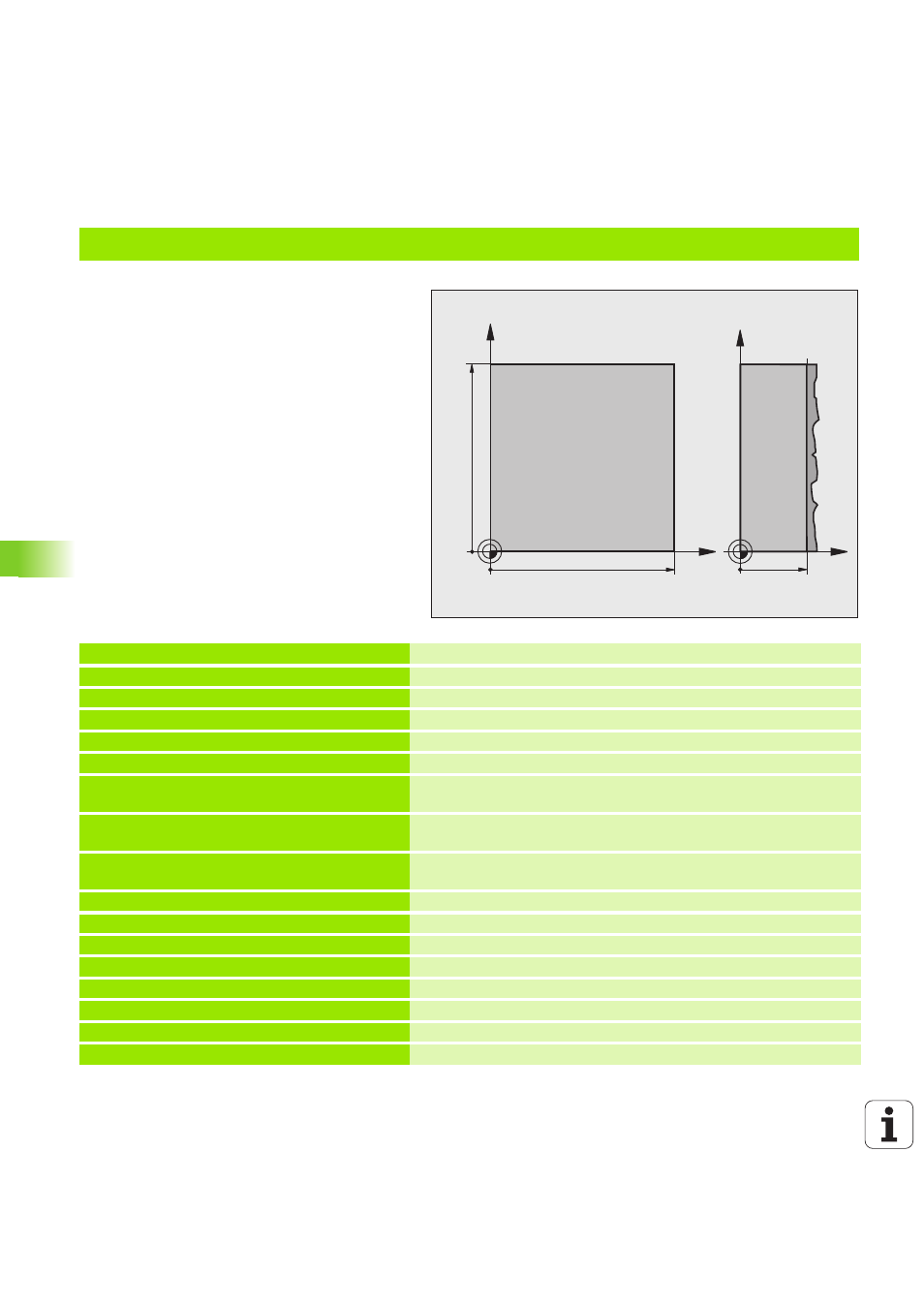

Пример: строчечное фрезерование
0 BEGIN PGM C230 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z+0
Определение заготовки
2 BLK FORM 0.2 X+100 Y+100 Z+40
3 TOOL DEF 1 L+0 R+5
Определение инструмента
4 TOOL CALL 1 Z S3500
Вызов инструмента
5 L Z+250 R0 FMAX
Отвод инструмента
6 CYCL DEF 230 СТРОЧЕЧНОЕ
ФРЕЗЕРОВАНИЕ
Определение цикла «Строчечное фрезерование»
Q225=+0 ;ИСХОДНАЯ ТОЧКА ПО 1-ОЙ
ОСИ
Q226=+0 ;ИСХОДНАЯ ТОЧКА ПО 2-ОЙ
ОСИ
Q227=+35 ;ИСХОДНАЯ ТОЧКА ПО 3-Й ОСИ
Q218=100 ;ДЛИНА 1-Й СТОРОНЫ
Q219=100 ;ДЛИНА 2-Й СТОРОНЫ
Q240=25 ;ЧИСЛО ПРОХОДОВ
Q206=250 ;F ВРЕЗАНИЕ
Q207=400 ;F-ФРЕЗЕРОВАНИЕ
Q209=150 ;F ПОПЕРЕЧНЫЙ
Q200=2
;БЕЗОП. ИНТЕРВАЛ.
X
Y
100
100
Z
Y
35
