КАНАВКА
(
цик
л
254, DIN/ISO: G254)

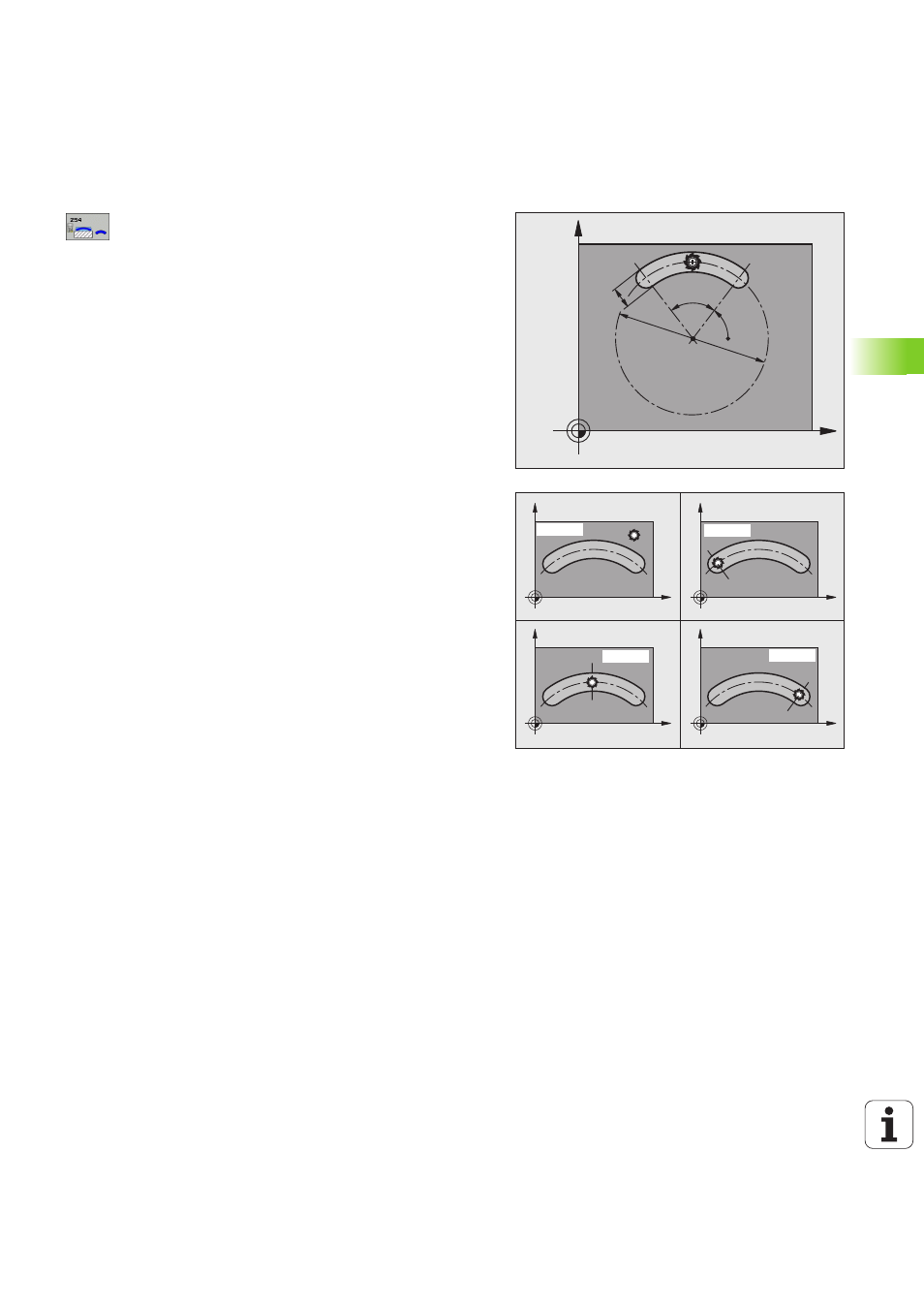

Параметры цикла
U Объем обработки (0/1/2) Q215: определение
объема обработки:
0: черновая и чистовая обработка
1: только черновая обработка
2: только чистовая обработка
Чистовая обработка боковой поверхности и
чистовая обработка дна выполняются только,
если задан припуск на чистовую обработку
(Q368, Q369)
U Ширина канавки Q219 (значение паралелльно
вспомогательной оси плоскости обработки):
введите ширину паза; если ширина паза задается
равной диаметру инструмента, то ЧПУ выполняет
только черновую обработку (фрезерование
продольног паза). Максимальная ширина канавки
при черновой обработке: двойной диаметр
инструмента. Диапазон ввода от 0 до 99999,9999
U Припуск на чистовую обработку боковой
поверхности Q368 (в инкрементах): припуск на
чистовую обработку в плоскости обработки.
Диапазон ввода от 0 до 99999,9999
U Диаметр сегмента Q375: введите диаметр
сегмента. Диапазон ввода от 0 до 99999,9999
U Привязка для положения канавки (0/1/2/3) Q367:
положение кармана относительно позиции
инструмента при вызове цикла:
0: Позиция инструмента не учитывается.
Положение канавки рассчитывается из
введенного центра сегмента и наального угла
1: Позиция инструмента = центр левой окружности
канавки. Начальный угол Q376 привязан к этой
позиции. Заданный центр сегмента не
учитывается.
2: Позиция инструмента = центр средней оси.
Начальный угол Q376 привязан к этой позиции.
Заданный центр сегмента не учитывается.
3: Позиция инструмента = центр правой
окружности канавки. Начальный угол Q376
привязан к этой позиции. Заданны центр сегмента
не учитывается.
U Центр 1-ой оси Q216 (абсолютый): центр сегмента
окружности на главной оси плоскости обработки.
Действует только если Q367 = 0. Диапазон
ввода -от 99999,9999 до 99999,9999
U Центр 2-ой оси Q217 (абсолютный): центр сегмента
окружности на вспомогательной оси плоскости
обработки. Действует только если Q367 = 0.
Диапазон ввода -от 99999,9999 до 99999,9999
U Начальный угол Q376 (абсолютный): введите
полярный угол точки старта. Диапазон ввода от
-360,000 до 360,000
