HEIDENHAIN iTNC 530 57
2.3
Определ
ение
обра
зц
а
P
A
TTERN DEF

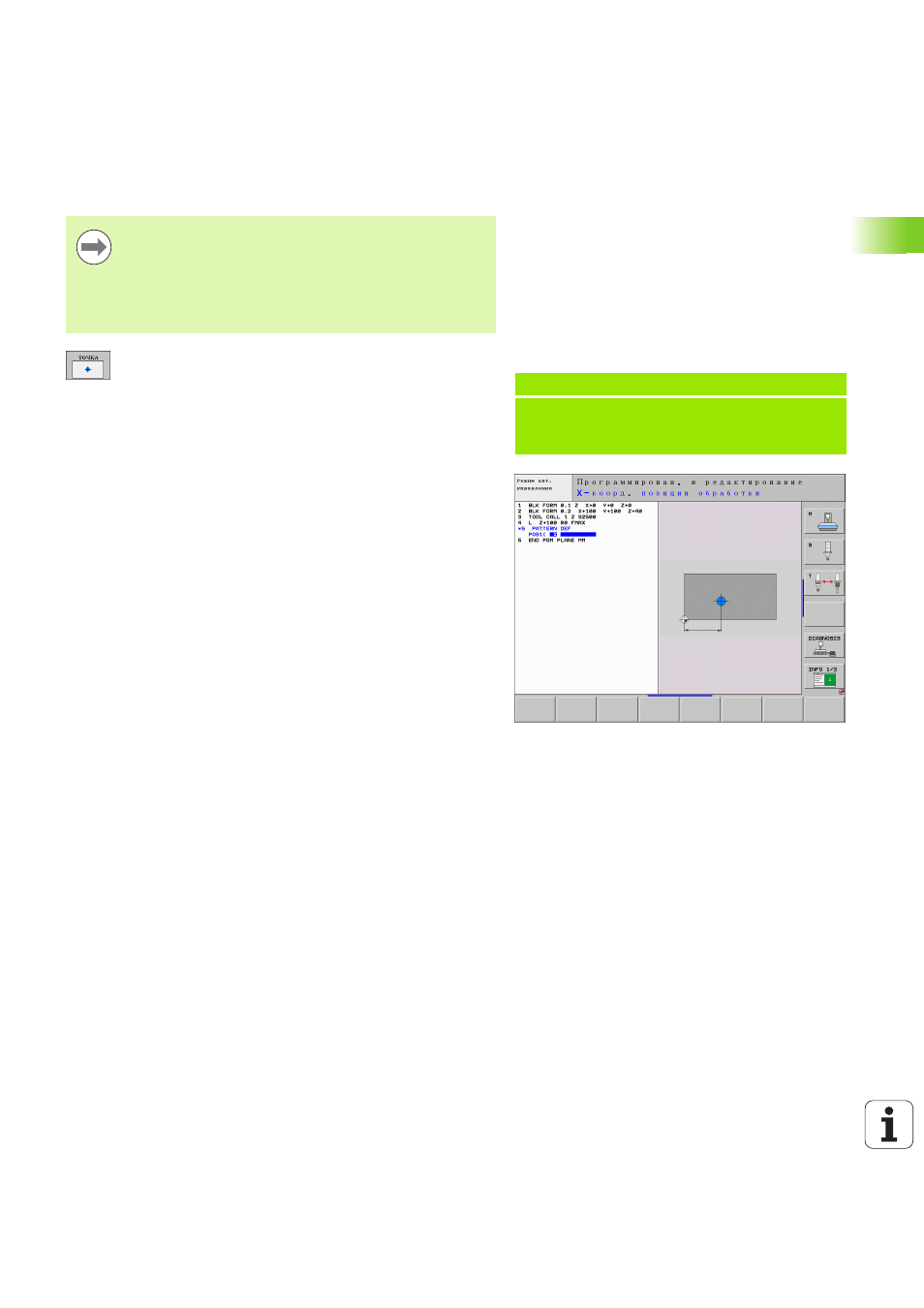

Определение отдельных позиций обработки
U X-координата позиции обраб. (абсолютная):
введите координату X
U Y-координата позиции обраб. (абсолютная):
введите координату Y
U Координата поверхности заготовки (абсолютная):
введите координату Z, в которой должна
начинаться обработка
Можно ввести максимум 9 позиций обработки, ввод
необходимо каждый раз подтверждать клавишей ENT.
Если определяется поверхность заготовки в Z не
равная 0, то это значение действует дополнительно до
поверхности заготовки Q203, определенной в цикле
обработки.
Példa: NC-кадры
10 L Z+100 R0 FMAX
11 PATTERN DEF
POS1 (X+25 Y+33,5 Z+0)
POS2 (X+50 Y+75 Z+0)
